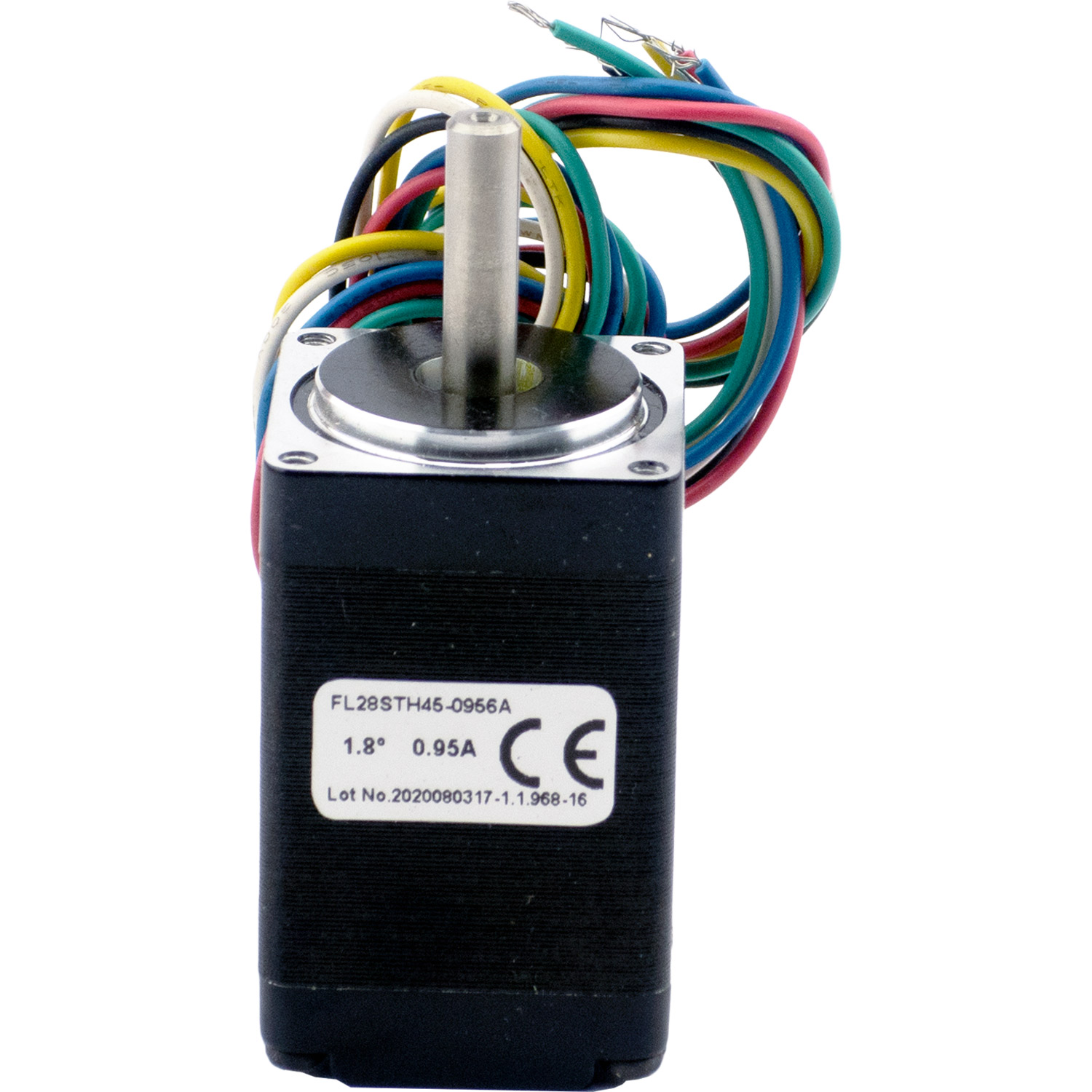

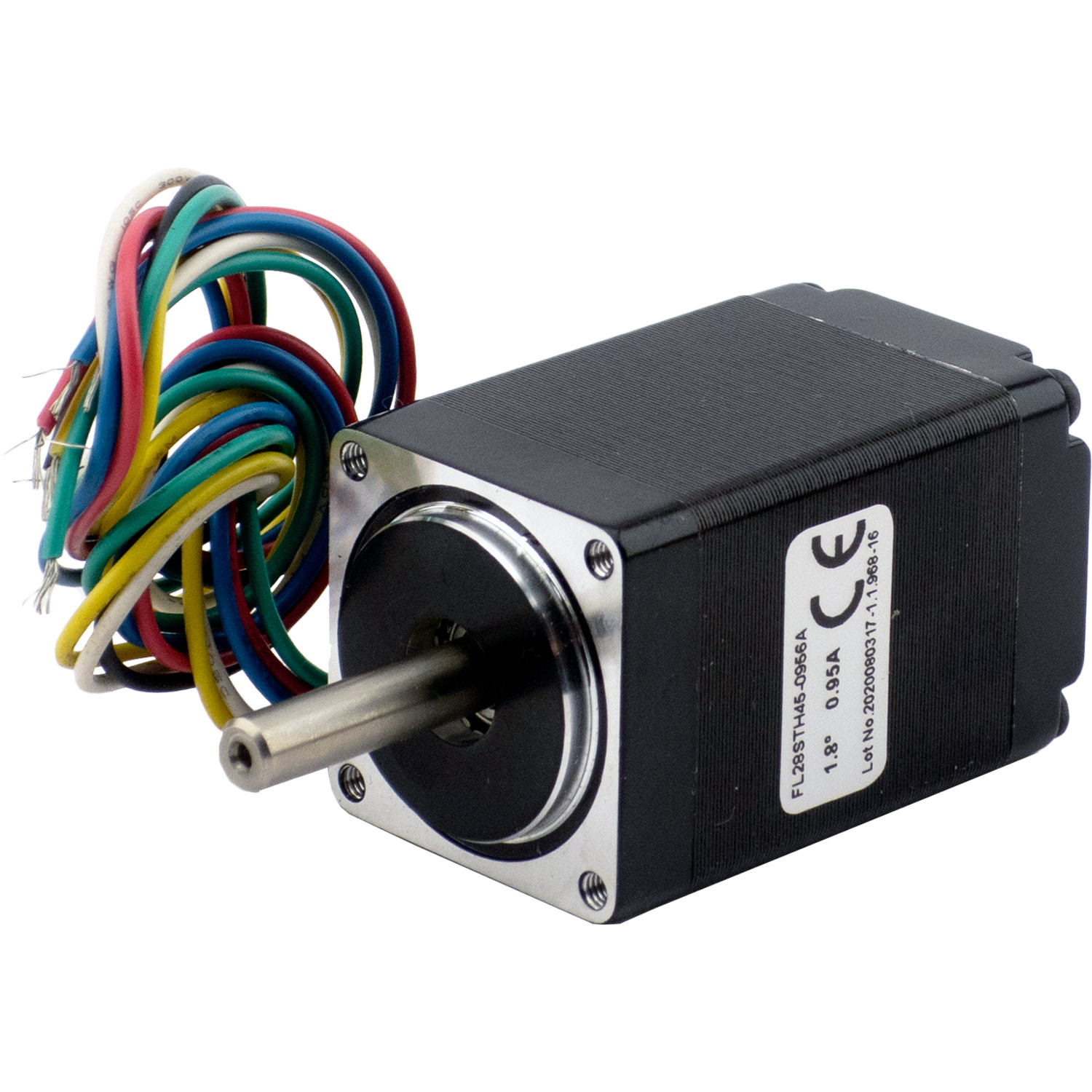

Шаговый двигатель FULLING MOTOR FL28STH45-0956A-5

Миниатюрный шаговый двигатель FL28STH45‑0956A типоразмера NEMA 11 (сторона квадрата фланца 28 мм) с крутящим моментом 750 г*см используется в малогабаритных приборах (оптических приборах, стрелочных приборах, в медицинском аналитическом оборудовании).

Для этого типоразмера возможно исполнение "A" (вал с одной стороны) и исполнение "B" (вал с двух сторон мотора, второй вылет вала для подключения энкодера).

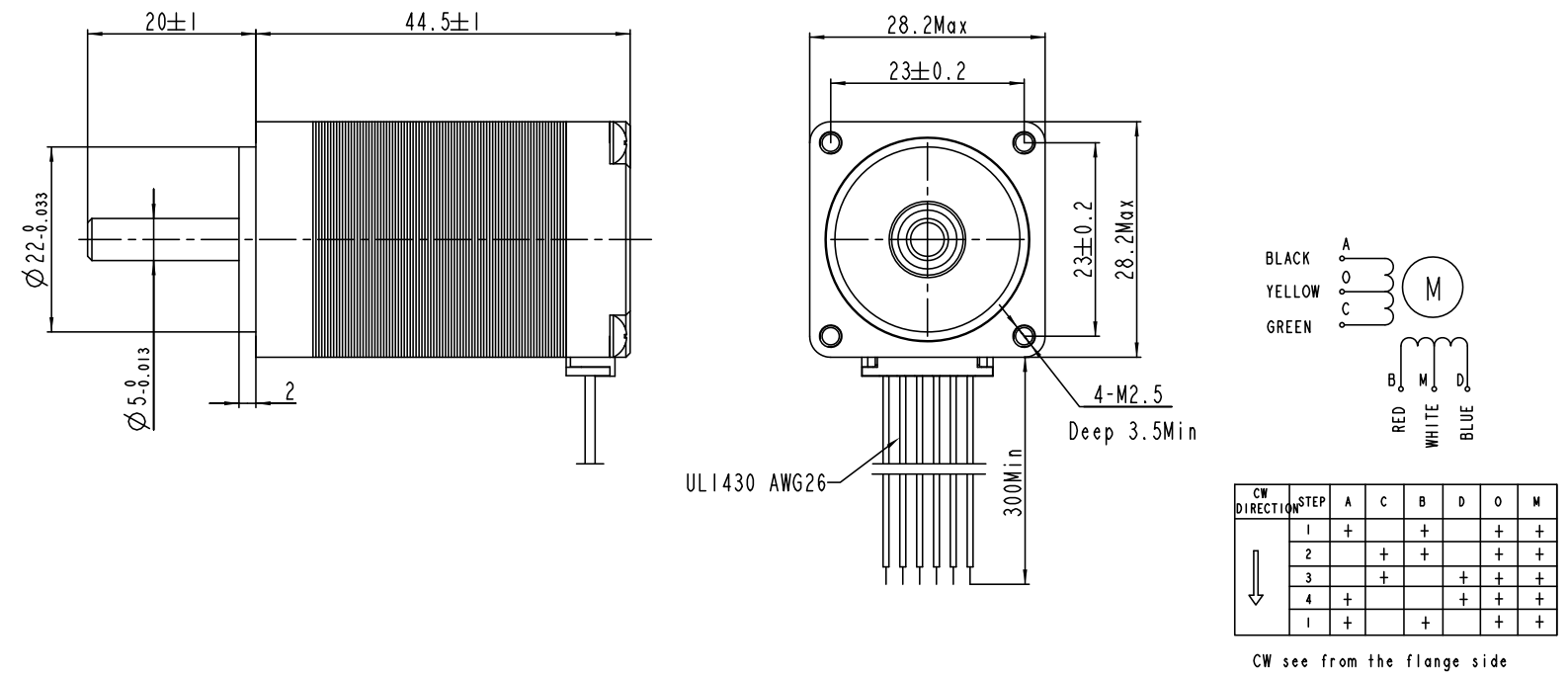

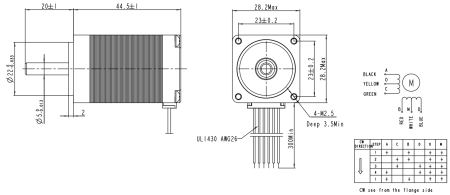

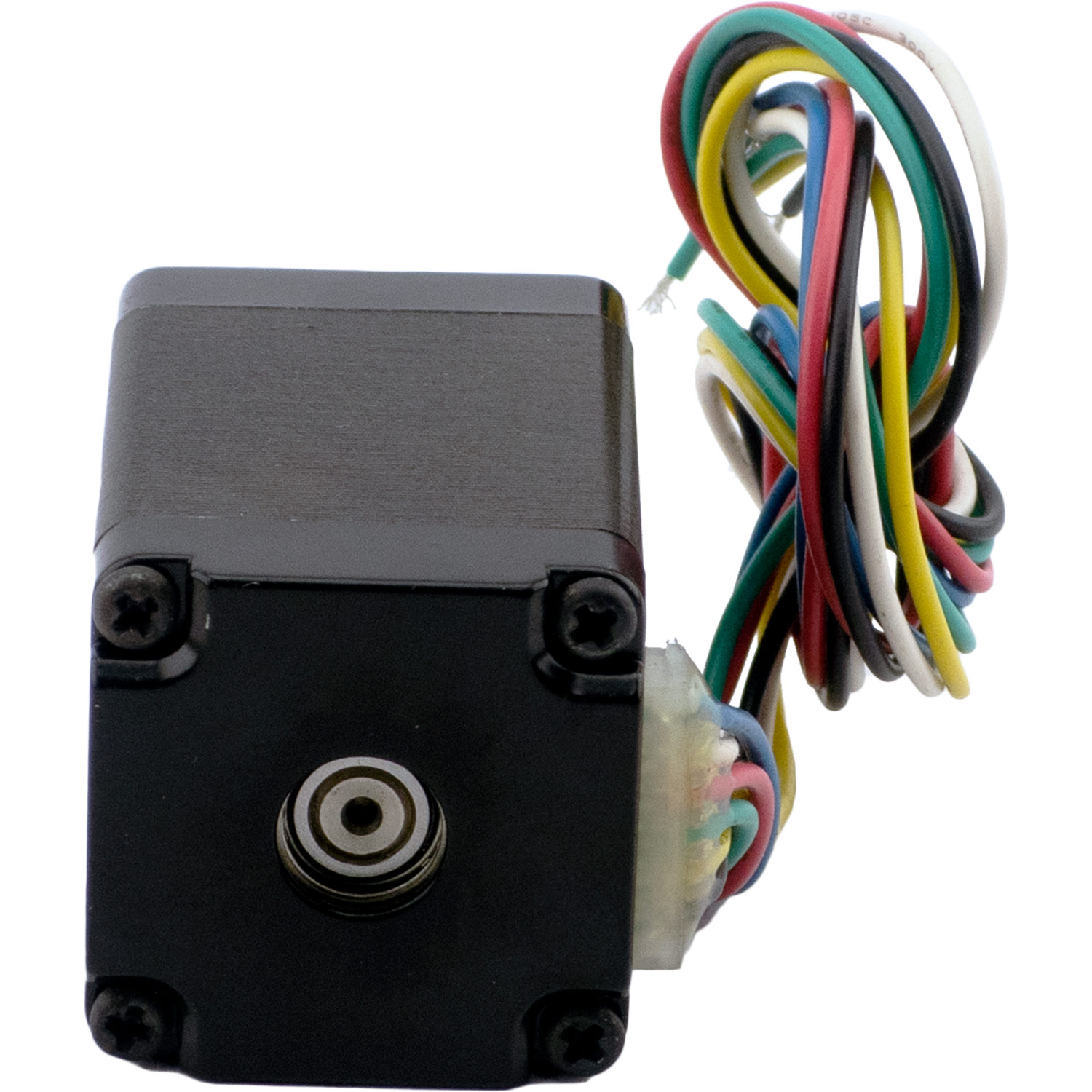

Модель ШД FL28STH45‑0956A имеет односторонний вал и 6 выводов (две обмотки с центральным отводом). Угловой шаг ШД – 1.8°. Габаритные и присоединительные размеры мотора смотрите на чертеже ниже. У этой модели вал цилиндрический (не конусный), диаметр вала 5 мм, длина вала 20 мм, вал гладкий. Разъема на двигателе нет, из мотора выходят 4 вывода под пайку, клеммную колодку и т.п.

Маркировка FL28STH45‑0956A, NEMA 11

• FL – бренд FULLING MOTOR (производитель FULLING MOTOR);
• 28 – сторона квадрата фланца 28 мм (типоразмер NEMA 11);
• STH – гибридный шаговый двигатель с повышенным моментом (квадратный в сечении);
• 45 – длина корпуса мотора 45 мм;
• 095 – ток обмотки 0.95 А;
• 6 – шесть выводов из мотора (две обмотки с центральным отводом);
• A – вал с одной стороны.

Характеристики:

• страна-производитель: Китай;
• вес: 0.14 кг;
• тип изделия: шаговый двигатель;
• способ крепления: фланцевый;
• температура эксплуатации: -20º – +50º c;
• максимальный статический крутящий момент: 0.75 кг*см;
• угловой шаг: 1.8°;
• погрешность углового шага: ± 5% (в полном шаге, без нагрузки);
• ток фазы: 0.95 а;
• сопротивление фазы: 3.4 ом (± 10%);
• индуктивность фазы: 1.2 мГн (± 20%);
• сопротивление изоляции: ≥ 100 мω, 500 vdc;
• диэлектрическая прочность: 500 vac в течение одной минуты;
• максимальный нагрев корпуса: 80°c (при номинальном токе, все фазы);
• максимальное радиальное биение вала: 0.02 мм (при нагрузке 450 г);
• максимальное осевое биение вала: 0.08 мм (при нагрузке 450 г);
• максимальная допустимая радиальная нагрузка на вал: 28 н;
• максимальная допустимая осевая нагрузка на вал: 10 н;
• момент инерции ротора: 12×10^-7 г*см²;
• количество обмоток: 2;
• количество выводов: 6;
• тип вала: односторонний вылет вала.
