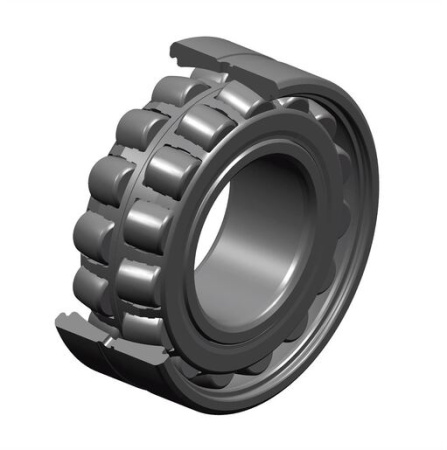

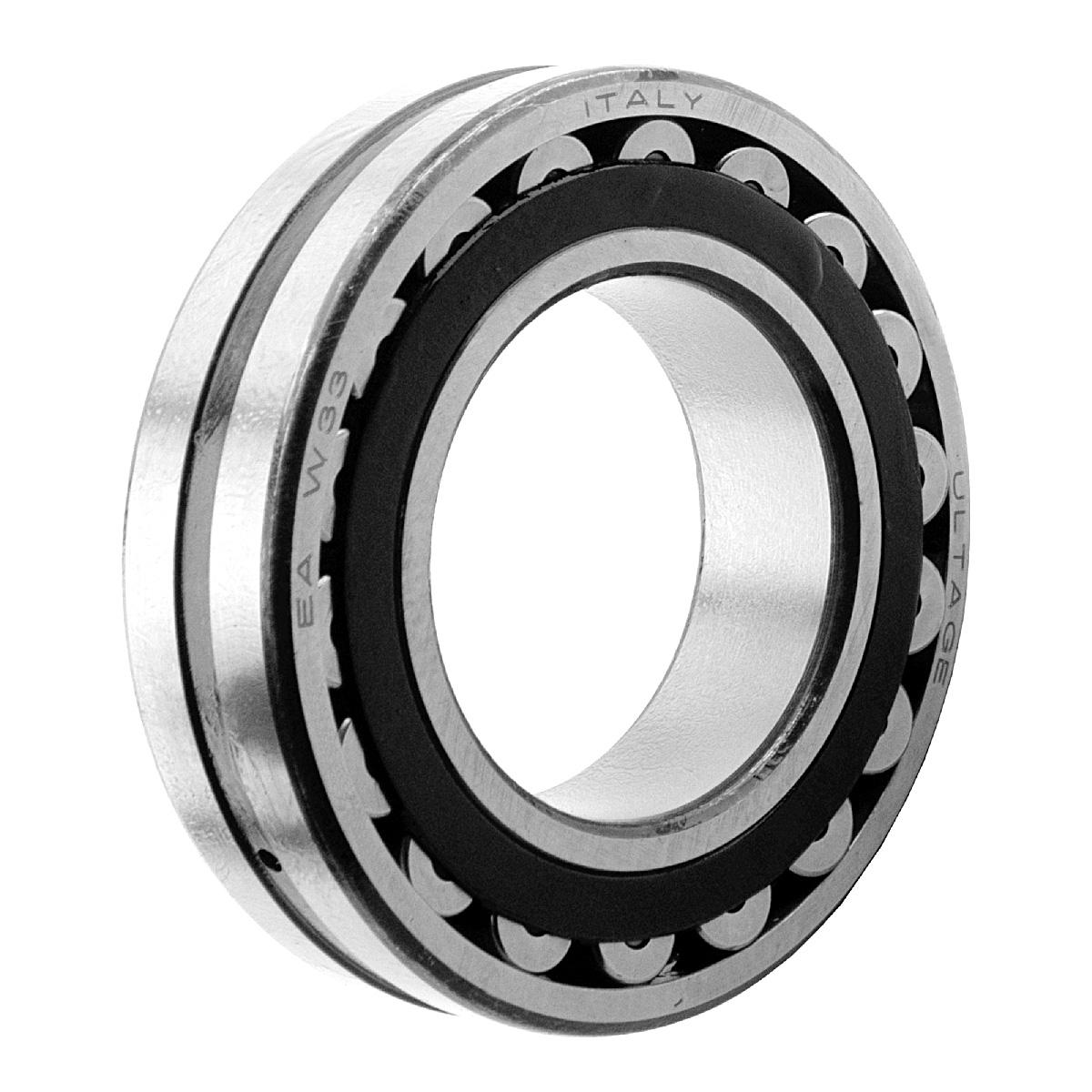

Подшипник NTN 23120EAW33, размер 100x165x52 мм

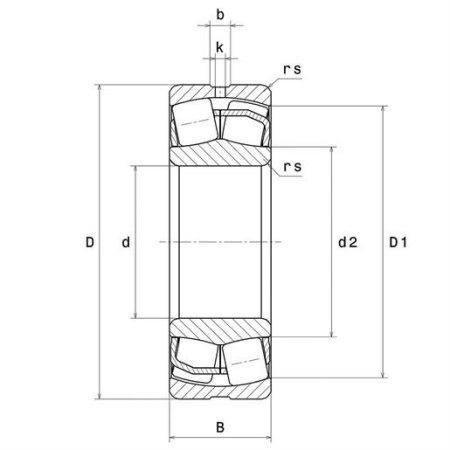

Размеры:

• марка: NTN;
• внутренний диаметр (d): 100 мм;
• наружный диаметр (D): 165 мм;
• ширина подшипника/внутреннего кольца (B): 52 мм;
• наружный диаметр внутреннего кольца (d2): 114,7 мм;
• внутренний диаметр наружного кольца (D1): 146,9 мм;
• минимальный радиус галтели (rs): 2 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 8,39;
• диаметр отверстия (k): 4 мм;
• класс радиального зазора: CN;
• вес: 4,34 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 464 кН;
• статическая грузоподъёмность (C0): 563 кН;
• предельная усталостная нагрузка (Cu): 62,8 кН;
• коэффициент (е): 0.28 кН;
• коэффициент статической осевой нагрузки (Y0): 2.34 кН;
• коэффициент осевой нагрузки (Y1): 2.39 кН;
• коэффициент осевой нагрузки (Y2): 3.56 кН;
• базовая частота вращения (N ref): 3200 об/мин;
• предельная частота вращения (N lim): 3900 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

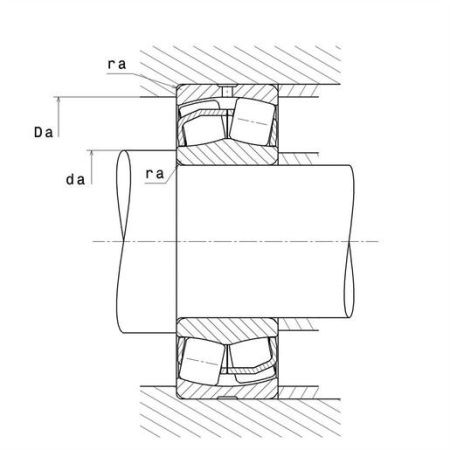

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 111 мм;
• максимальный диаметр буртика корпуса (Da max): 154 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
