Артикул:
29322JE

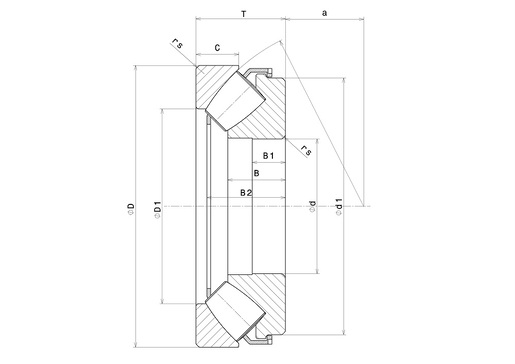

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| d - Внутренний диаметр кольца вала | 110 mm |
| D - Наружный диаметр кольца корпуса | 190 mm |
| D1 - Внутренний диаметр кольца корпуса | 140,5 mm |
| d1 - Наружный диаметр кольца вала | 171 mm |
| T - Высота упорного подшипника | 48 mm |
| C - Ширина кольца корпуса | 23 mm |
| B - Ширина кольца вала | 30,3 mm |
| B2 - Расстояние между большим торцем кольца вала и сепаратором из листового металла | 46 mm |
| а - Точка приложения нагрузки на оси | 64 mm |
| Вес | 5,4 kg |

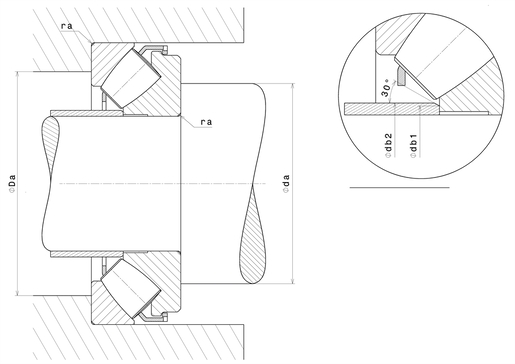

| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| ras max - Максимальный радиус галтели вала и корпуса | 2 mm |
| rs - Минимальный радиус галтели | 2 mm |
| Da max - Максимальный диаметр буртика корпуса | 165 mm |
| da min - Минимальный диаметр буртика вала | 145 mm |
| db1 - Максимальный диаметр буртика кольца вала | 117 mm |
| db2 - Максимальный диаметр шайбы | 117 mm |
|
Бренд
|
ArtNC |
|
Сепаратор
|
стальной |
|
Уплотнение
|
без уплотнений (открытый) |
|
Зазор / преднатяг
|
CN - нормальный зазор |
|
Внутренний диаметр, мм
|
110 |
|
Наружный диаметр, мм
|
190 |
|
Длина, мм
|
110 |
|
Высота, мм
|
190 |
|
Ширина, мм
|
48 |
|
Вес, кг
|
5.1 |
3D-модель (STP) подшипника 29322E
