Подшипник NTN NU209, размер 45x85x19 мм

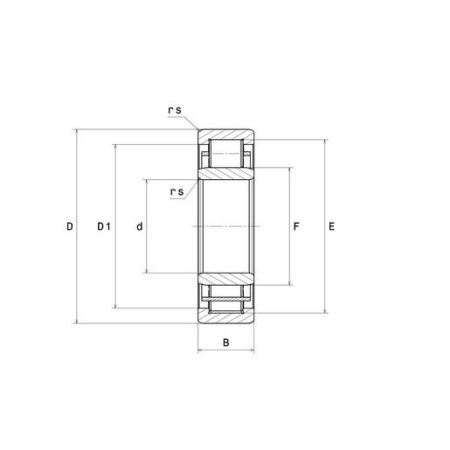

Размеры:

• марка: NTN;
• внутренний диаметр (d): 45 мм;
• наружный диаметр (D): 85 мм;
• ширина подшипника/внутреннего кольца (B): 19 мм;
• диаметр описанной окружности роликов (E): 75 мм;
• диаметр вписанной окружности роликов (F): 55 мм;
• минимальный радиус галтели (rs): 1,1 мм;
• минимальный радиус галтели (r1s): 1,1 мм;
• класс радиального зазора: CN;
• вес: 0,432 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 51 кН;
• статическая грузоподъёмность (C0): 47 кН;
• предельная усталостная нагрузка (Cu): 5,7 кН;
• предельная скорость при смазывании маслом (N lim): 9900 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 8400 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 51,5 мм;
• максимальный диаметр уступа малого торца (da max): 54 мм;
• минимальный диаметр проставочной втулки внутреннего кольца (db min): 57 мм;
• максимальный диаметр буртика корпуса (Da max): 78,5 мм;
• максимальный радиус галтели (ra max): 1 мм;
• максимальный радиус галтели (r1a): 1 мм.
