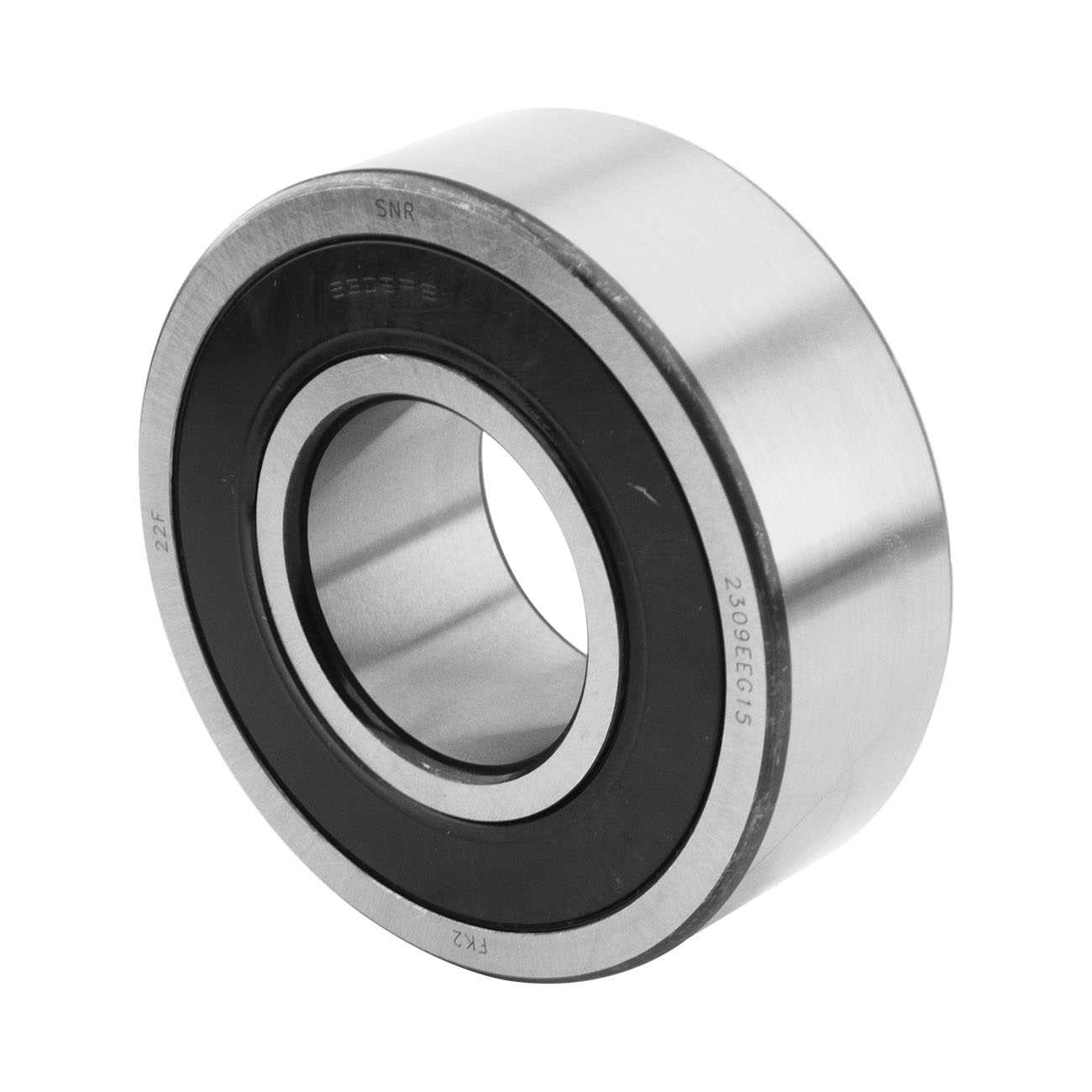

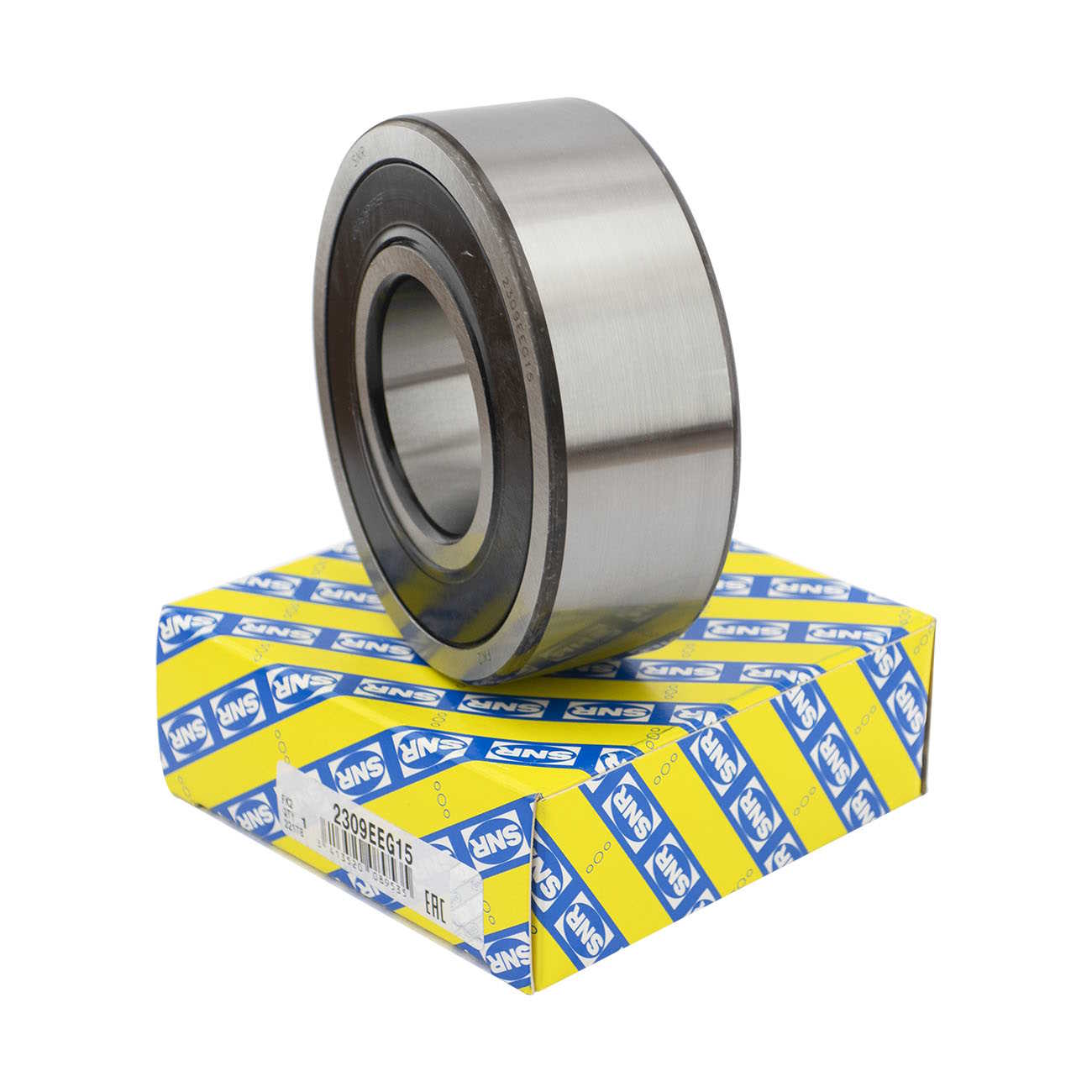

Подшипник SNR 2309EEG15, размер 45x100x36 мм

Размеры:

• марка: SNR;
• внутренний диаметр (d): 45 мм;
• наружный диаметр (D): 100 мм;
• ширина подшипника/внутреннего кольца (B): 36 мм;
• наружный диаметр внутреннего кольца (d1): 57,2 мм;
• внутренний диаметр наружного кольца (D1): 86,5 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• класс радиального зазора: CN;
• класс точности: P0;
• вес: 1,32 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 38 кН;
• статическая грузоподъёмность (C0): 12,7 кН;
• предельная усталостная нагрузка (Cu): 0,58 кН;
• коэффициент (е): 0.25 кН;
• коэффициент статической осевой нагрузки (Y0): 2.62 кН;
• коэффициент осевой нагрузки (Y1): 2.5 кН;
• коэффициент осевой нагрузки (Y2): 3.87 кН;
• предельная частота вращения (N lim): 4300 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 6,218 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 8,782 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 5,603 Гц;
• частота вращения: качающийся элемент (BRF): 2,802 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,415 Гц.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 53 мм;
• максимальный диаметр буртика корпуса (Da max): 92 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1,5 мм.
