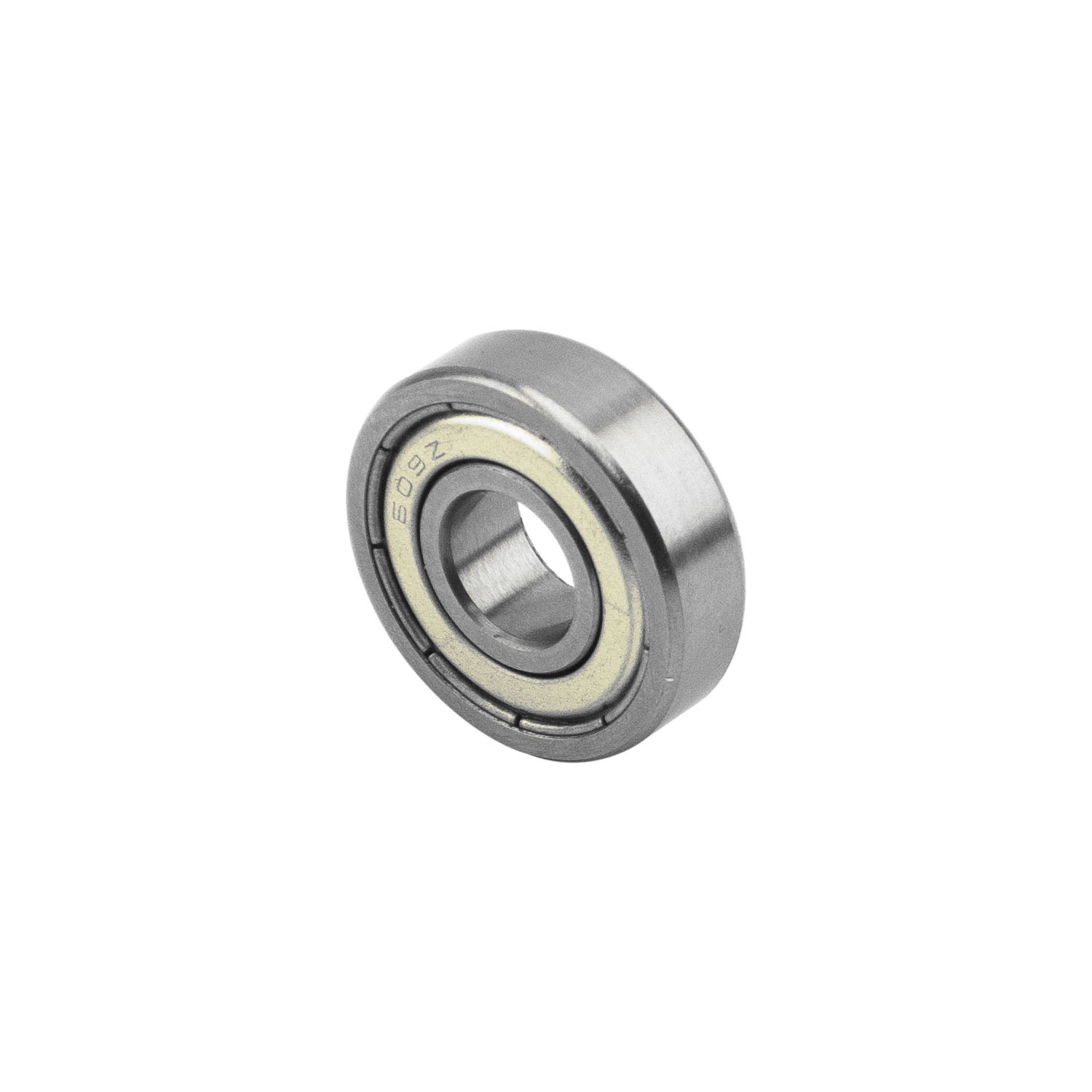

Подшипник 609-2Z (аналог 80019), размер 9x24x7 мм

Однорядные радиальные шарикоподшипники с защитными шайбами особенно универсальны, отличаются низким трением, а их конструкция оптимизирована для обеспечения низкого уровня шума и вибрации, что позволяет им работать с высокими частотами вращения. Они воспринимают радиальные и осевые нагрузки в обоих направлениях, отличаются простотой монтажа и меньшей потребностью в техобслуживании по сравнению с многими подшипниками других типов.

Встроенные уплотнения могут значительно увеличить срок службы подшипника, удерживая смазочный материал внутри и не допуская попадания в него загрязняющих веществ из окружающей среды.

• встроенное уплотнение увеличивает срок службы подшипника;
• простая, универсальная и прочная конструкция;
• низкий коэффициент трения и высокие частоты вращения;
• выдерживают радиальные и осевые нагрузки в обоих направлениях;
• не требуют сложного техобслуживания.

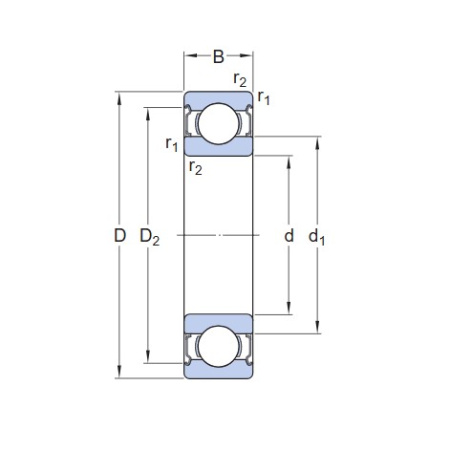

Размеры:

• диаметр отверстия (d): 9 мм;
• наружный диаметр (D): 24 мм;
• ширина (B): 7 мм;
• диаметр заплечика (d1): ≈14,45 мм;
• диаметр выточки (D2): ≈21,2 мм;
• размер фаски (r1,2): мин. 0,3 мм.

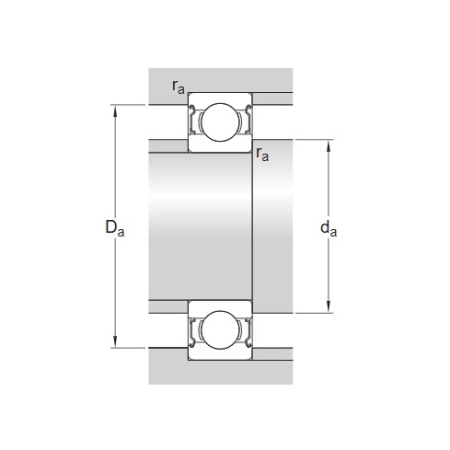

Размеры опоры:

• диаметр опоры на валу (da мин.): 11 мм;
• диаметр опоры на валу (da макс.): 14,3 мм;
• диаметр опоры корпуса (Da макс.): 22 мм;
• радиус галтели вала или корпуса (ra макс.): 0,3 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 3,9 кН;
• номинальная статическая грузоподъёмность (C0): 1,66 кН;
• предел усталостной прочности (Pu): 0,071 кН;
• номинальная частота вращения: 70000 об/мин;
• предельная частота вращения: 34000 об/мин;
• коэффициент минимальной нагрузки (kr): 0,025;
• расчётный коэффициент (f0): 13.
