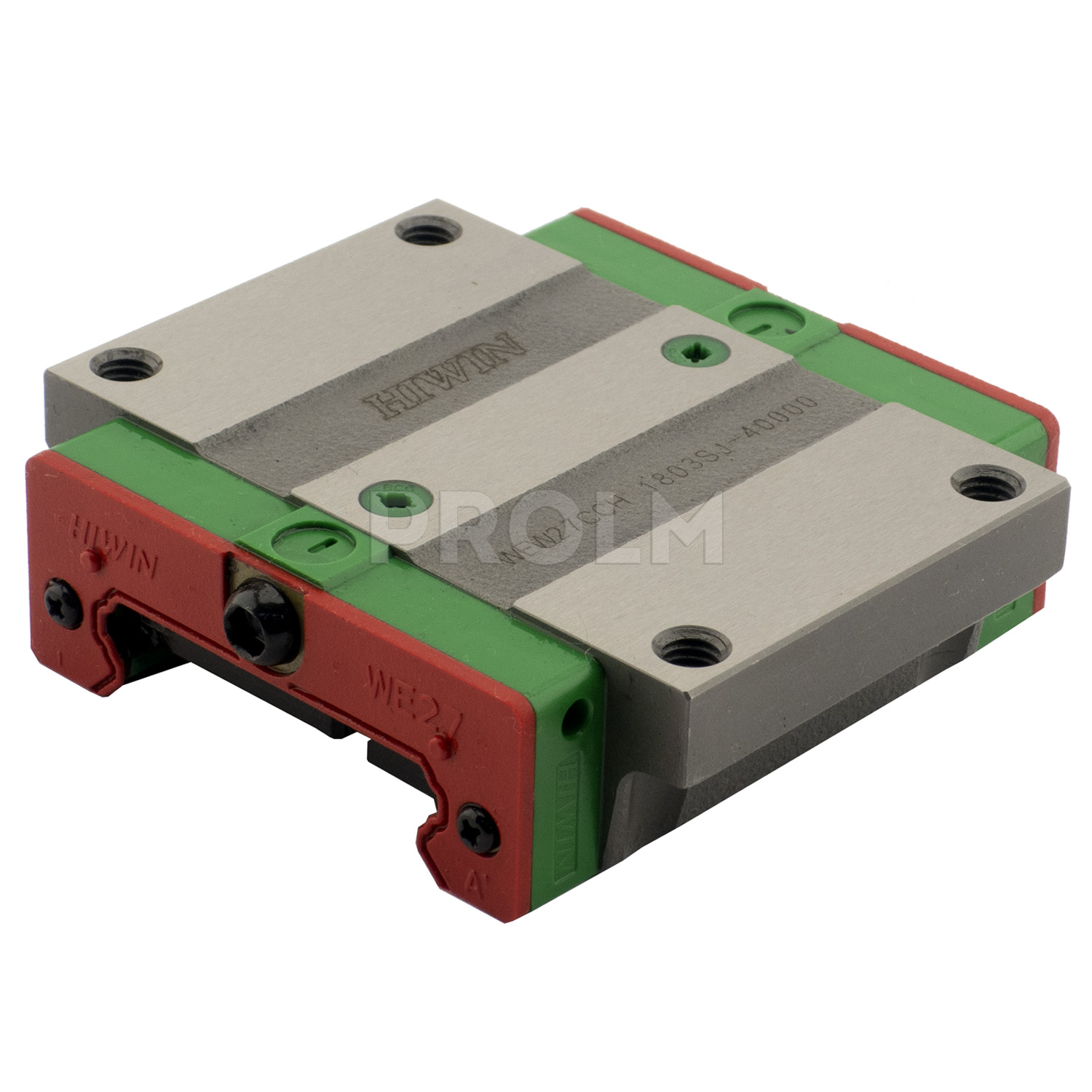

Каретка HIWIN WEW27CCZ0H

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN WEW27CCZ0H имеет следующие параметры:

WE - серия четырёхрядных широкопрофильных линейных направляющих;
W - фланцевый тип каретки;
27 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - высокая нагрузка (базовая динамическая нагрузка C - 12,4 kN, базовая статическая нагрузка С₀ - 21,6 kN);
C - вариант крепления "сверху или снизу";
Z0 - легкий предварительный натяг (0~0,02C, что составляет от 0 kN до 0,248 kN), условия применения: неизменное направление нагрузки, незначительные толчки и невысокие требования по точности;
H - высокий класс точности (допустимые отклонения по высоте ± 0,04 мм, допустимые отклонения по ширине ± 0,04 мм, среднее отклонение по высоте – 0,015 мм, среднее отклонение по ширине – 0,015 мм).

Конструкция линейных направляющих WE-серии

1. каретка (блок)
2. торцевая заглушка
3. рельс
4. шарики
5. фиксатор
6. нижнее уплотнение
7. смазочный ниппель
8. торцевое уплотнение (двойное уплотнение и скребок)

Серия WE имеет одинаковые номинальные нагрузки в радиальном и боковом направлениях с точками контакта под углом 45 градусов. Это, наряду с широким рельсом, позволяет использовать линейные направляющие данной серии в системах, где требуются высокие нагрузки, моменты и жесткость. Благодаря своей конструкции серия WE обладает способностью к самовыравниванию, что позволяет нивелировать некоторые ошибки при монтаже и соответствовать высоким стандартам точности. Возможность использования одного рельса и низкий профиль с низким центром тяжести идеально подходят для эксплуатации в условиях ограниченного пространства и/или высоких моментов. Данный тип линейных направляющих является взаимозаменяемым, т.е. любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Область применения: оборудование для автоматизации, транспортное оборудование, прецизионное измерительное оборудование, оборудование для полупроводниковой отрасли, машины для выдувного формования, линейные модули, робототехника.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
