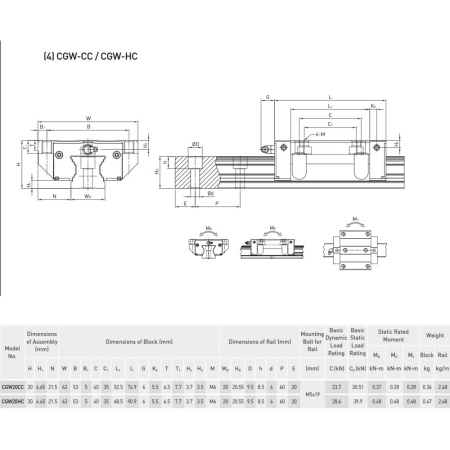

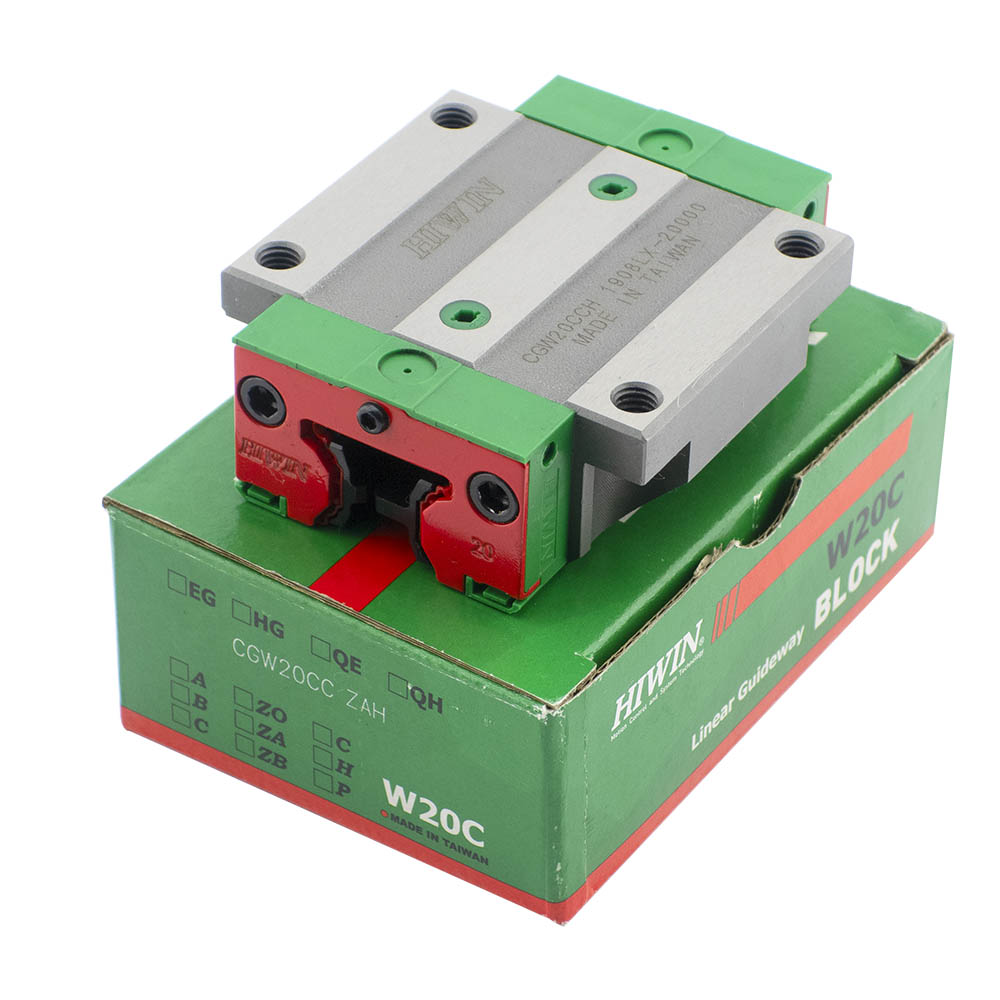

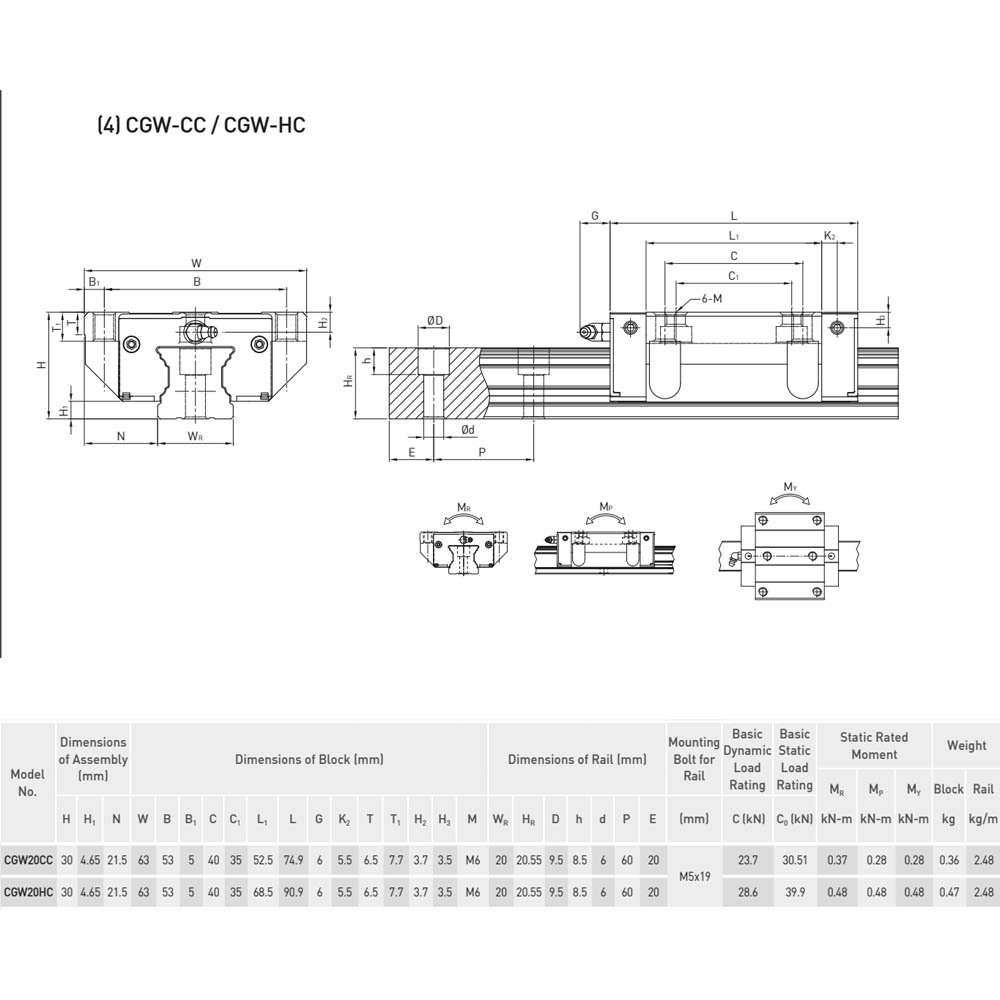

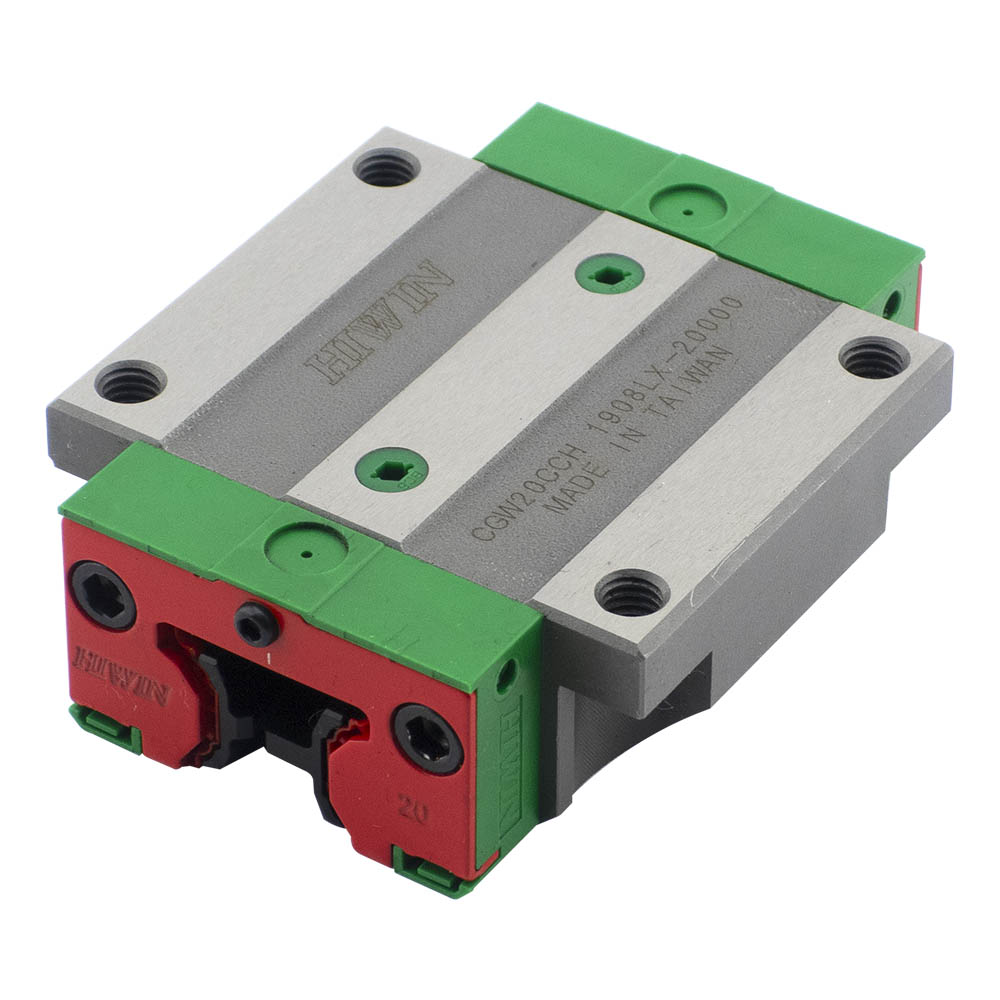

Каретка HIWIN CGW20CCZAH

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN CGW20CCZAH имеет следующие параметры:

CG - серия линейных направляющих со значительно более высокой моментной нагрузкой в сравнении со стандартными системами (например, такими как серия HG), а также с возможностью установки стальной защитной ленты на рельс;
W - фланцевый тип каретки;
20 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - высокая нагрузка (базовая динамическая нагрузка C - 23,7 kN, базовая статическая нагрузка С₀ - 30,51 kN);
C - вариант крепления "сверху или снизу";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 1,185 kN до 1,659 kN), условие применения: требуется высокая точность;
H - высокий класс точности (допустимые отклонения по высоте ± 0,03 мм, допустимые отклонения по ширине ± 0,03 мм, среднее отклонение по высоте – 0,01 мм, среднее отклонение по ширине – 0,01 мм).

Конструкция линейных направляющих CG-серии

1. каретка (блок)
2. заглушка крепежного отверстия рельсовой направляющей
3. рельс
4. шарики
5. фиксатор
6. смазочный ниппель
7. металлический скребок
8. торцевая заглушка

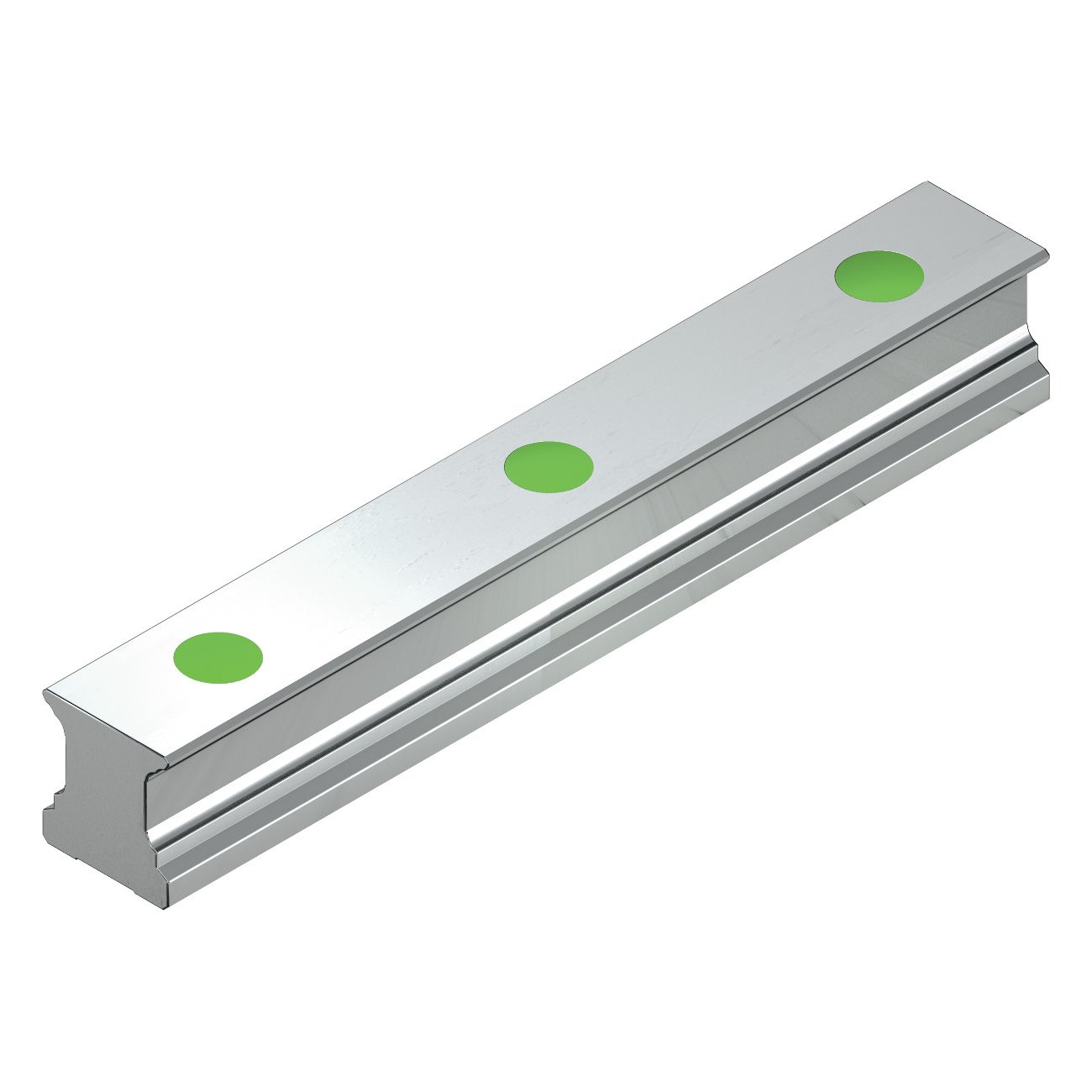

Линейные направляющие серии CG выдерживают моментную нагрузку до 50% больше, чем стандартные системы линейных перемещений HIWIN серии HG такого же типоразмера. Благодаря особой конструкции кареток (О-тип) с интегрированным блоком рециркуляции оптимизируется циркуляция тел качения, что значительно повышает допустимую моментную нагрузку. В каретке есть фиксатор, который предотвращает выпадение шариков при ее снятии с направляющей. На рельс серии CG может устанавливаться защитная лента из нержавеющей стали, которая обеспечивает защиту от пыли и других мелких частиц и также способствует более плавному движению блоков (кареток). Данный тип линейных направляющих является взаимозаменяемым, т.е. любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Преимущества серии CG: более высокая моментная нагрузка, усовершенствованная конструкция системы смазывания, дополнительная защита блока от повреждения, быстрая установка.

Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
