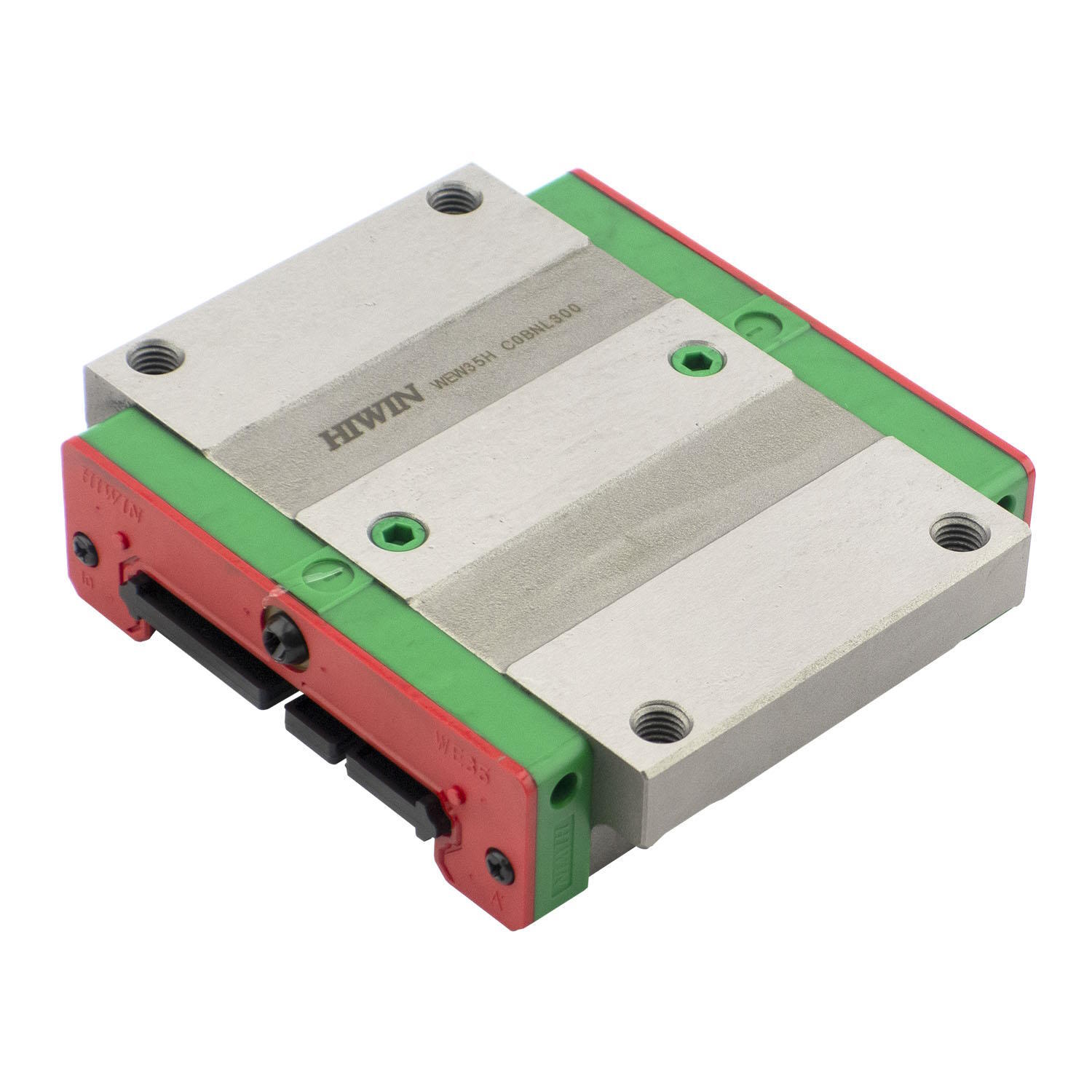

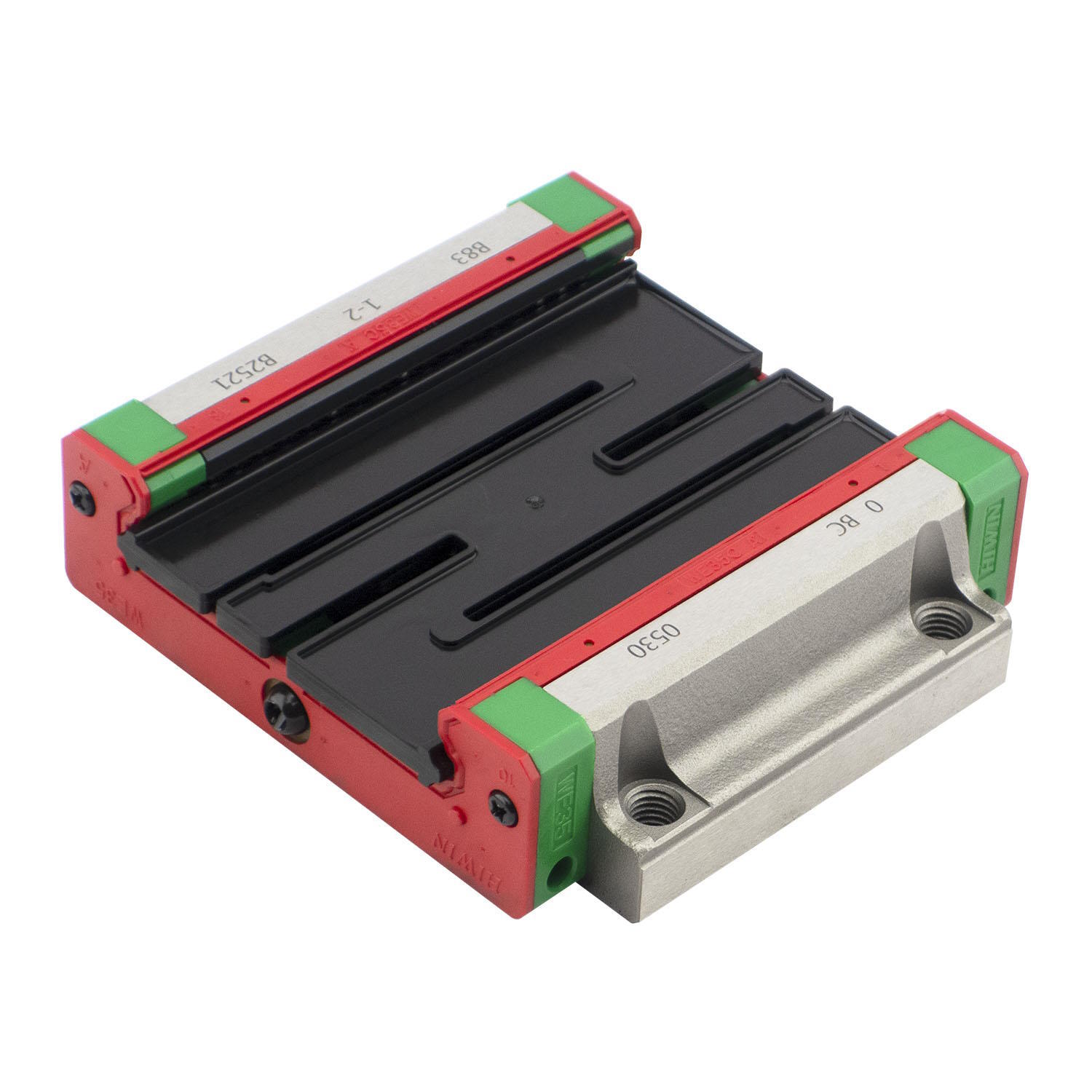

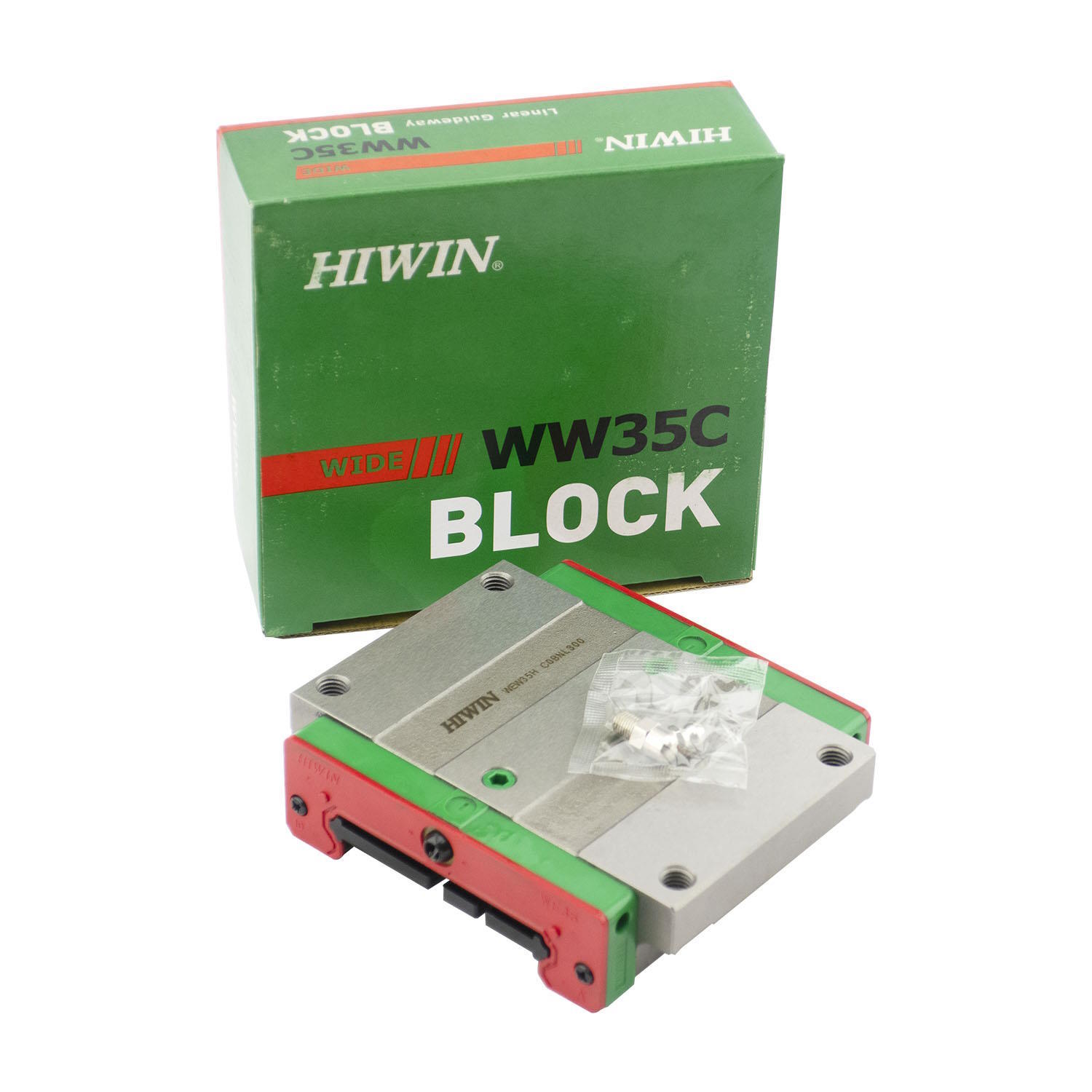

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN WEW35CCZ0H имеет следующие параметры:
- WE - серия четырёхрядных широкопрофильных линейных направляющих;
- W - фланцевый тип каретки;
- 35 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
- C - высокая нагрузка (базовая динамическая нагрузка C - 29,8 kN, базовая статическая нагрузка С0 - 49,4 kN);
- C - вариант крепления "сверху или снизу";
- Z0 - легкий предварительный натяг (0~0,02C, что составляет от 0 kN до 0,596 kN), условия применения: неизменное направление нагрузки, незначительные толчки и невысокие требования по точности;
- H - высокий класс точности (допустимые отклонения по высоте ± 0,04 мм, допустимые отклонения по ширине ± 0,04 мм, среднее отклонение по высоте – 0,015 мм, среднее отклонение по ширине – 0,015 мм).
|
Бренд
|
HIWIN |
|
Серия
|
WE (широкая) |
|
Тип каретки
|
фланцевый |
|
Типоразмер
|
35 |
|
Нагрузка
|
высокая |
|
Вариант крепления
|
универсальное - сверху или снизу |
|
Предварительный натяг
|
лёгкий (Z0) |
|
Класс точности
|
высокий |
|

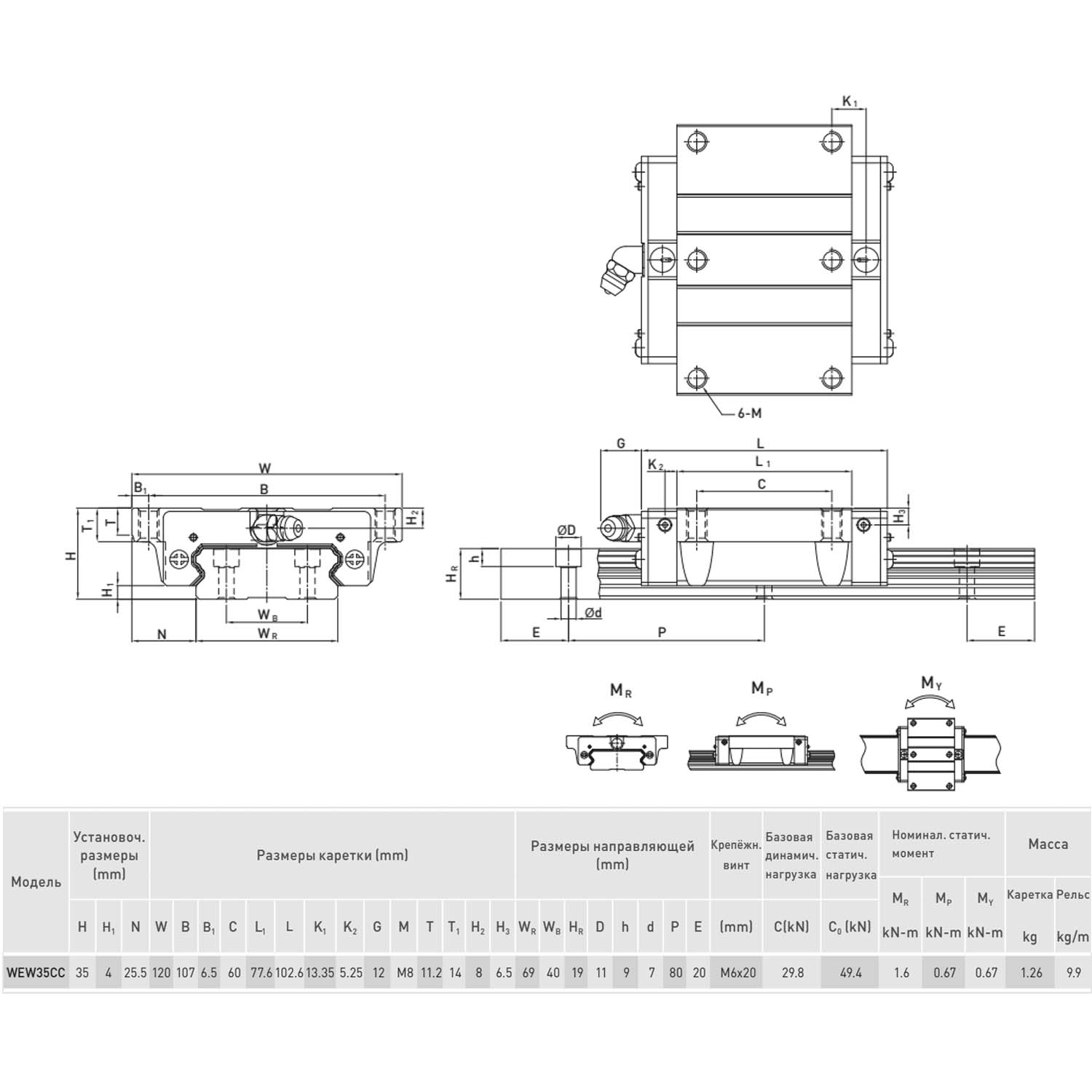

Длина, мм
|
102,6 |
|
Высота, мм
|
31 |
|
Ширина, мм
|
120 |
|
Вес, кг
|
1,35 |
