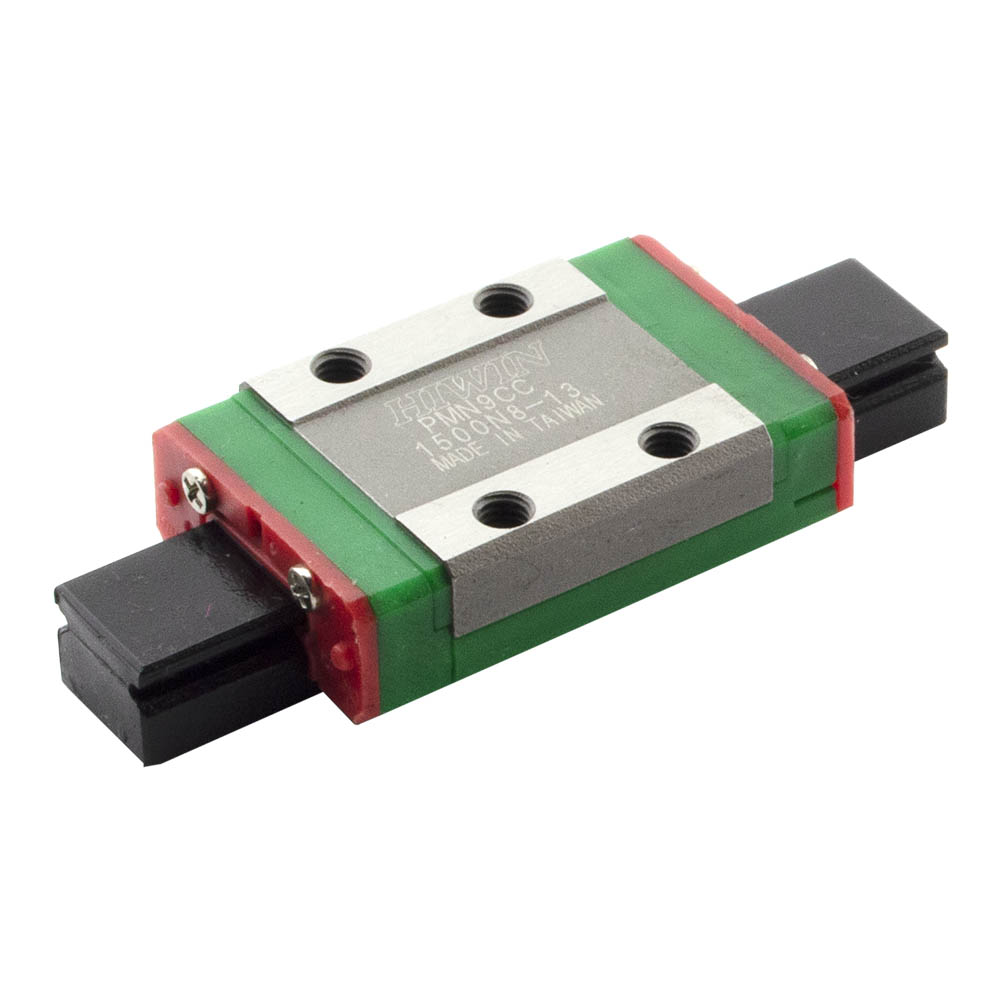

Каретка HIWIN PMN9CZ0CM

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN PMN9CZ0CM имеет следующие параметры:

PM - серия миниатюрных линейных направляющих;
N - стандартный тип каретки;
9 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - стандартная длина (длина каретки является одним из параметров, определяющих величины нагрузок, у данного блока базовая динамическая нагрузка C - 1,86 kN, базовая статическая нагрузка С₀ - 2,55 kN);
Z0 - очень легкий предварительный натяг (без зазора);
C - стандартный класс точности (допустимые отклонения по высоте ± 0,04 мм, допустимые отклонения по ширине ± 0,04 мм, среднее отклонение по высоте – 0,03 мм, среднее отклонение по ширине – 0,03 мм);
M - исполнение из нержавеющей стали.

Конструкция линейных направляющих PM-серии

1. каретка (блок)
2. заглушка крепежного отверстия рельсовой направляющей
3. шарики
4. нижнее уплотнение
5. фиксатор
6. рельс
7. смазочный ниппель
8. торцевое уплотнение (двойное уплотнение и скребок)
9. торцевая заглушка

Особенностями серии PM являются небольшой размер и вес, что определяет её использование в миниатюрном оборудовании. Надежность и долговечность таких систем линейных перемещений определяется и тем, что каретки изготовлены из нержавеющей стали. Готический профиль поверхности качения способствует выдерживанию нагрузок во всех направлениях, отличается жёсткостью и точностью. Благодаря более широкой форме рельса у каретки улучшено восприятие моментов нагрузки. Наличие фиксатора предотвращает выпадение шариков при снятии блока с направляющей. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Области применения: полупроводниковая промышленность, монтаж печатных плат, медицинское оборудование, робототехника, измерительные приборы, автоматизация офисной деятельности и другие сферы, где необходимы миниатюрные направляющие.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
