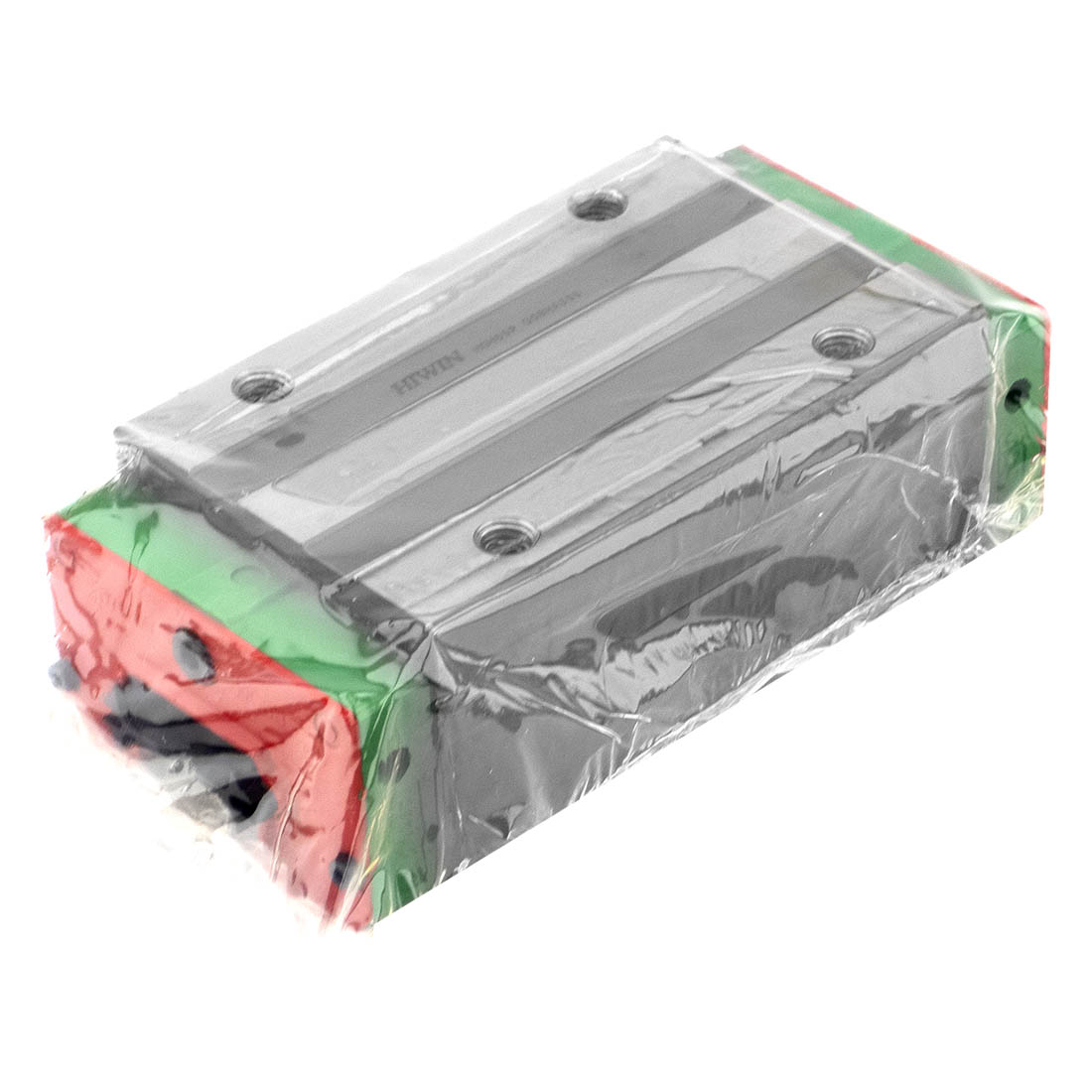

Каретка HIWIN HGH55HAZAP

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN HGH55HAZAP имеет следующие параметры:

HG - серия шариковых линейных направляющих высокой грузоподъемности (Heavy Load);
H - прямоугольный тип каретки;
55 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 184,9 kN, базовая статическая нагрузка С₀ - 276,23 kN);
A - вариант крепления "сверху";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 9,245 kN до 12,943 kN), условие применения: требуется высокая точность;
P - прецизионный класс точности (допустимые отклонения по высоте ± 0,025 мм, допустимые отклонения по ширине ± 0,025 мм, среднее отклонение по высоте – 0,007 мм, среднее отклонение по ширине – 0,01 мм).

Конструкция линейных направляющих HG-серии

1. каретка (блок)
2. заглушка крепежного отверстия рельсовой направляющей
3. рельс
4. нижнее уплотнение
5. шарики
6. фиксатор
7. смазочный ниппель
8. торцевое уплотнение (двойное уплотнение и скребок)
9. торцевая заглушка

Линейные направляющие серии HG имеют высокую грузоподъемность и жесткость в сравнении с аналогичными продуктами. Четырехрядная конструкция серии позволяет выдерживать одинаковые нагрузки в радиальных и боковых направлениях, а профиль дорожки качения обеспечивает обширный контакт с шариками, что в свою очередь и способствует увеличению допустимых нагрузок и жесткости системы. Благодаря самовыравниванию каретка может нивелировать небольшие погрешности при монтаже и обеспечивает плавное линейное движение, обусловленное упругой деформацией элементов качения и смещением точек контакта. Наличие фиксатора предотвращает выпадение шариков при снятии блока с рельса. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
