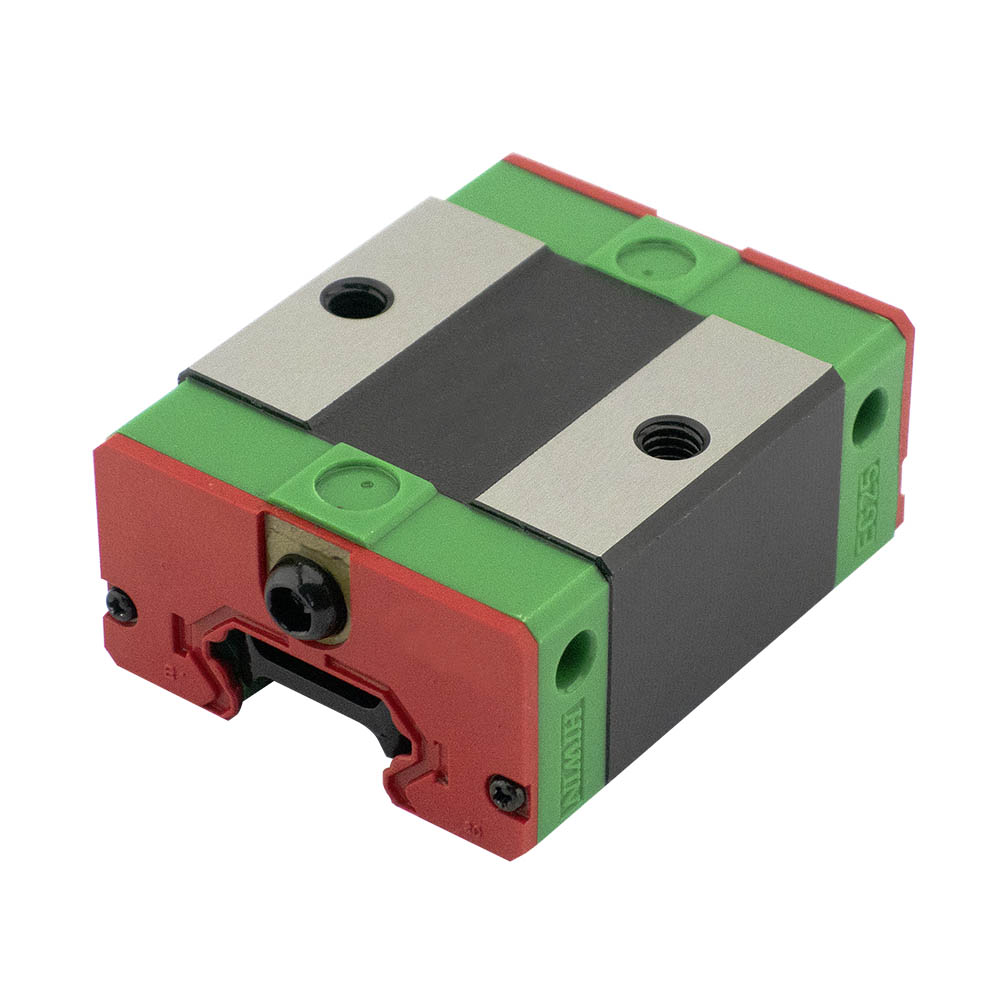

Каретка HIWIN EGH30SAZAH

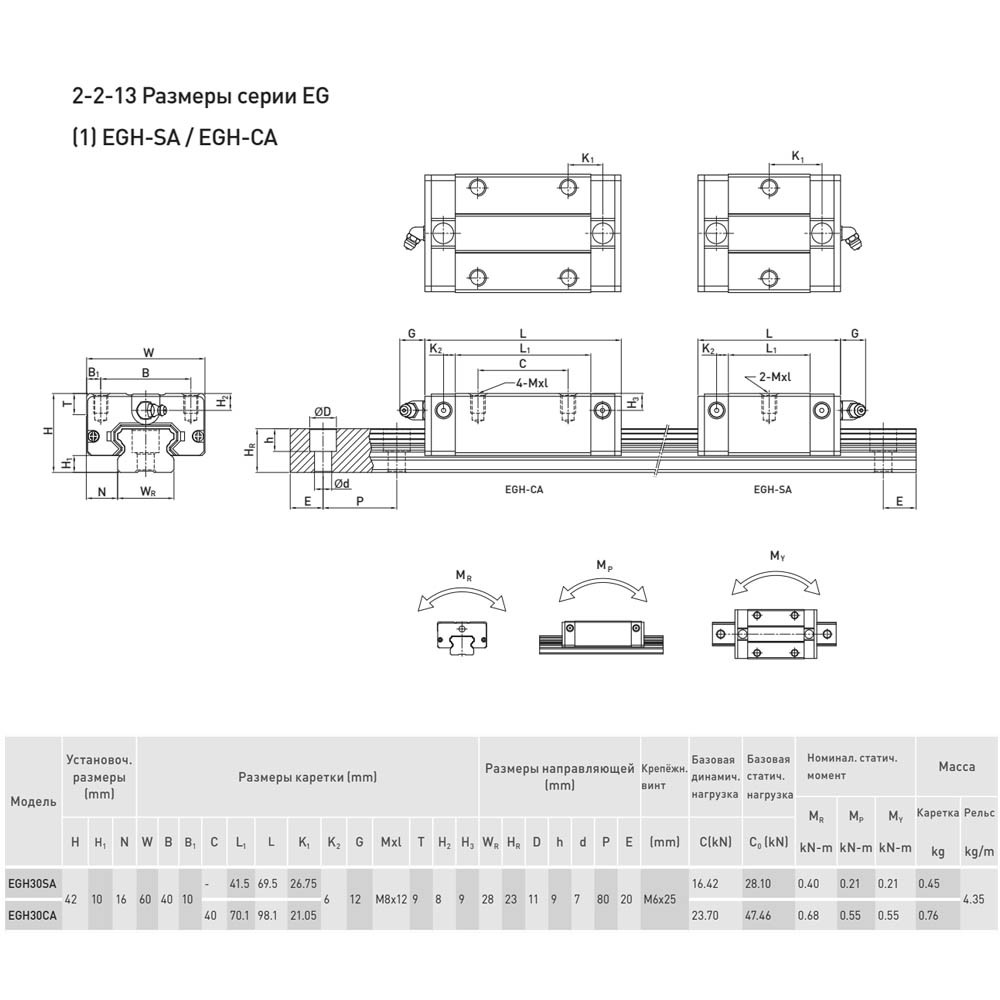

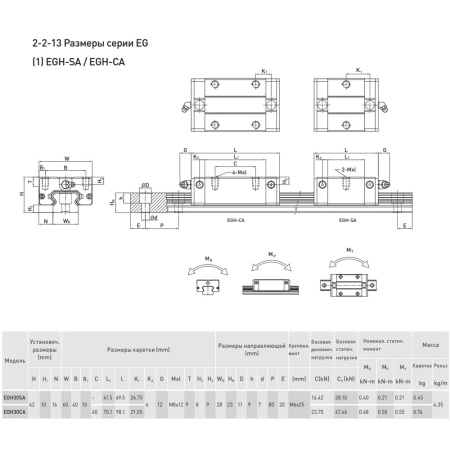

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN EGH30SAZAH имеет следующие параметры:

EG - серия шариковых линейных направляющих с низким профилем;
H - прямоугольный тип каретки;
30 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
S - стандартная нагрузка (базовая динамическая нагрузка C - 16,42 kN, базовая статическая нагрузка С₀ - 28,1 kN);
A - вариант крепления "сверху";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 0,821 kN до 1,1494 kN), условие применения: требуется высокая точность;
H - высокий класс точности (допустимые отклонения по высоте ± 0,04 мм, допустимые отклонения по ширине ± 0,04 мм, среднее отклонение по высоте – 0,015 мм, среднее отклонение по ширине – 0,015 мм).

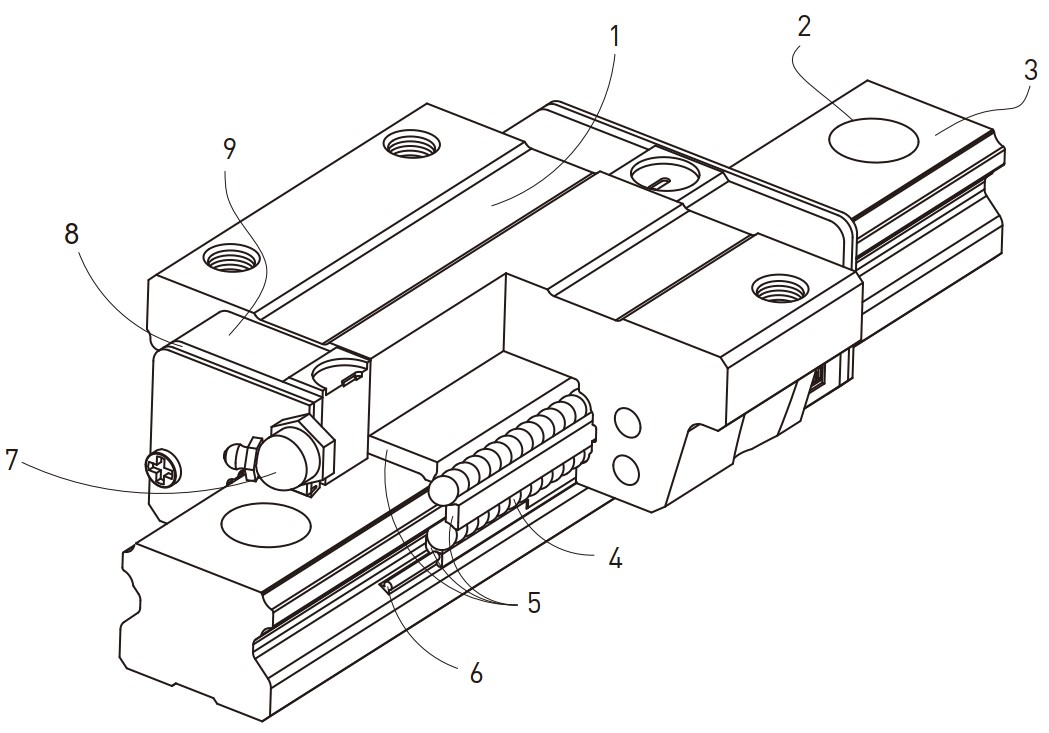

Конструкция линейных направляющих EG-серии

1. каретка (блок)
2. заглушка крепежного отверстия рельсовой направляющей
3. рельс
4. шарики
5. фиксатор
6. нижнее уплотнение
7. смазочный ниппель
8. торцевое уплотнение (двойное уплотнение и скребок)
9. торцевая заглушка

Уменьшенная высота и относительно короткая длина каретки EG делает её наиболее подходящей для высокоскоростного автоматического оборудования и систем с ограничениями по габаритам. Вместе с тем профильные направляющие данной серии обладают высокой грузоподъемностью и жесткостью благодаря четырехрядной конструкции опорного блока. Система воспринимает нагрузку в четырех направлениях и способна нивелировать некоторые погрешности, допущенные при монтаже. Наличие фиксатора предотвращает выпадение шариков при ее снятии блока с направляющей. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Области применения: автоматическое оборудование, системы для высокоскоростной передачи, прецезионная измерительная техника, оборудование для производства полупроводников, деревообработка.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
