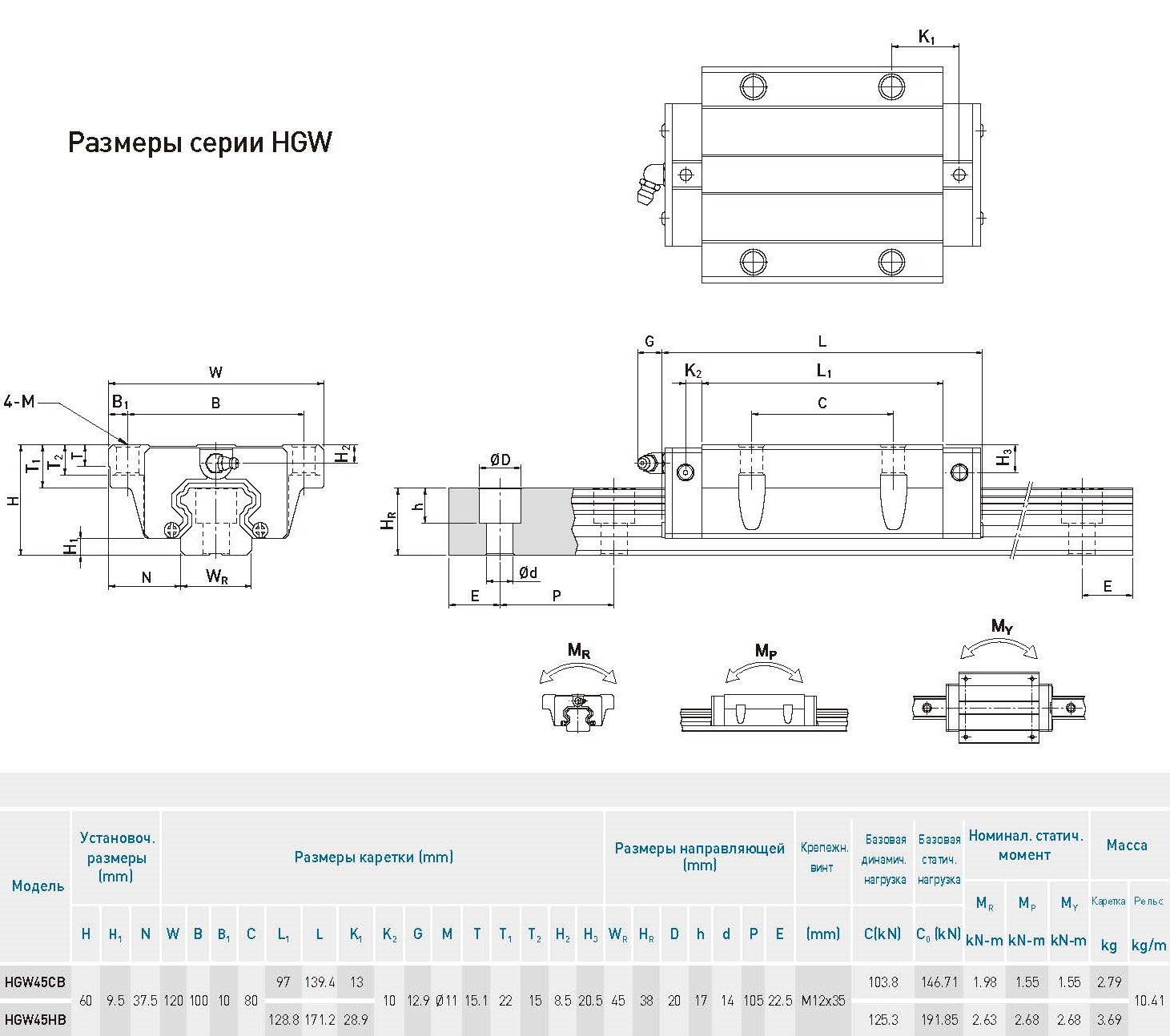

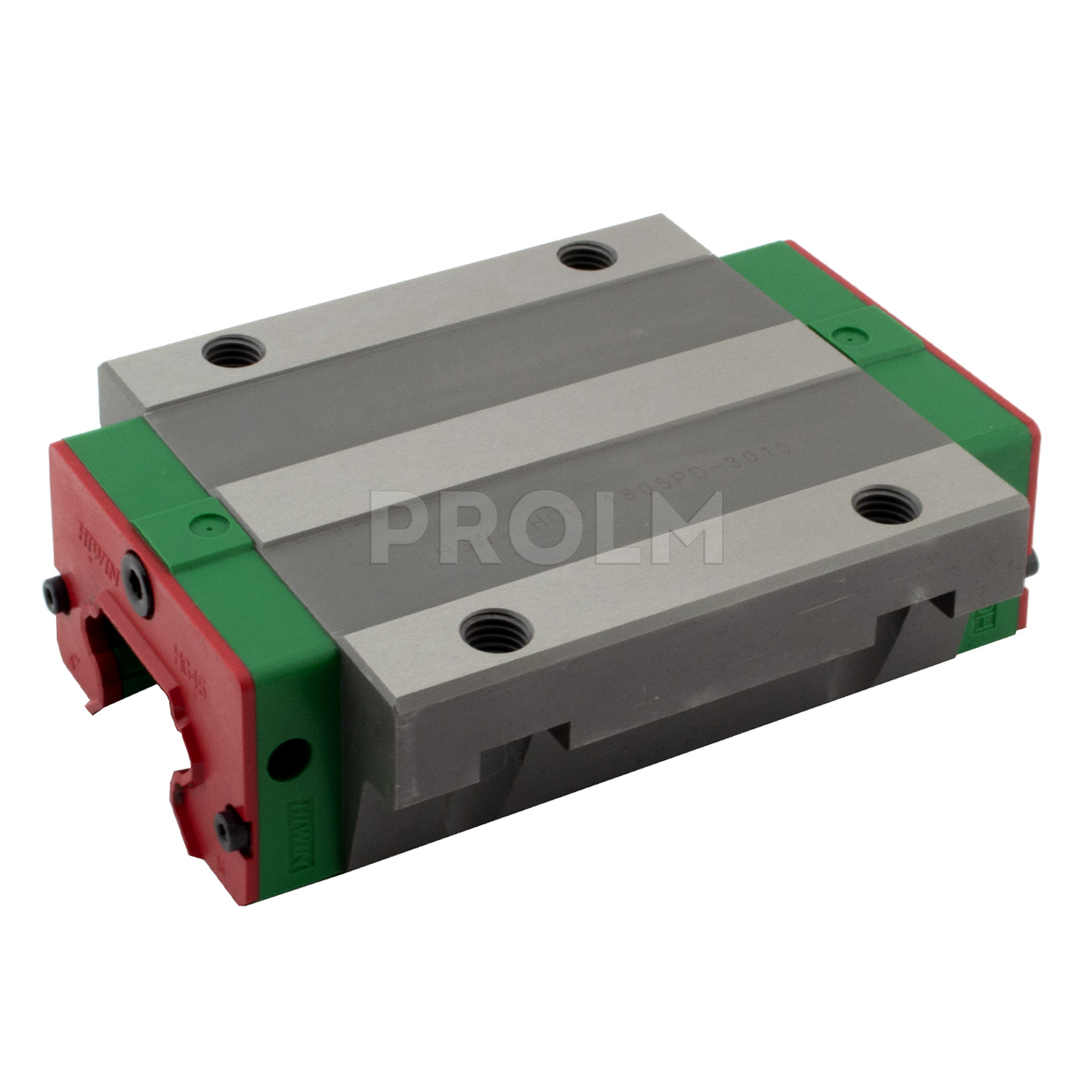

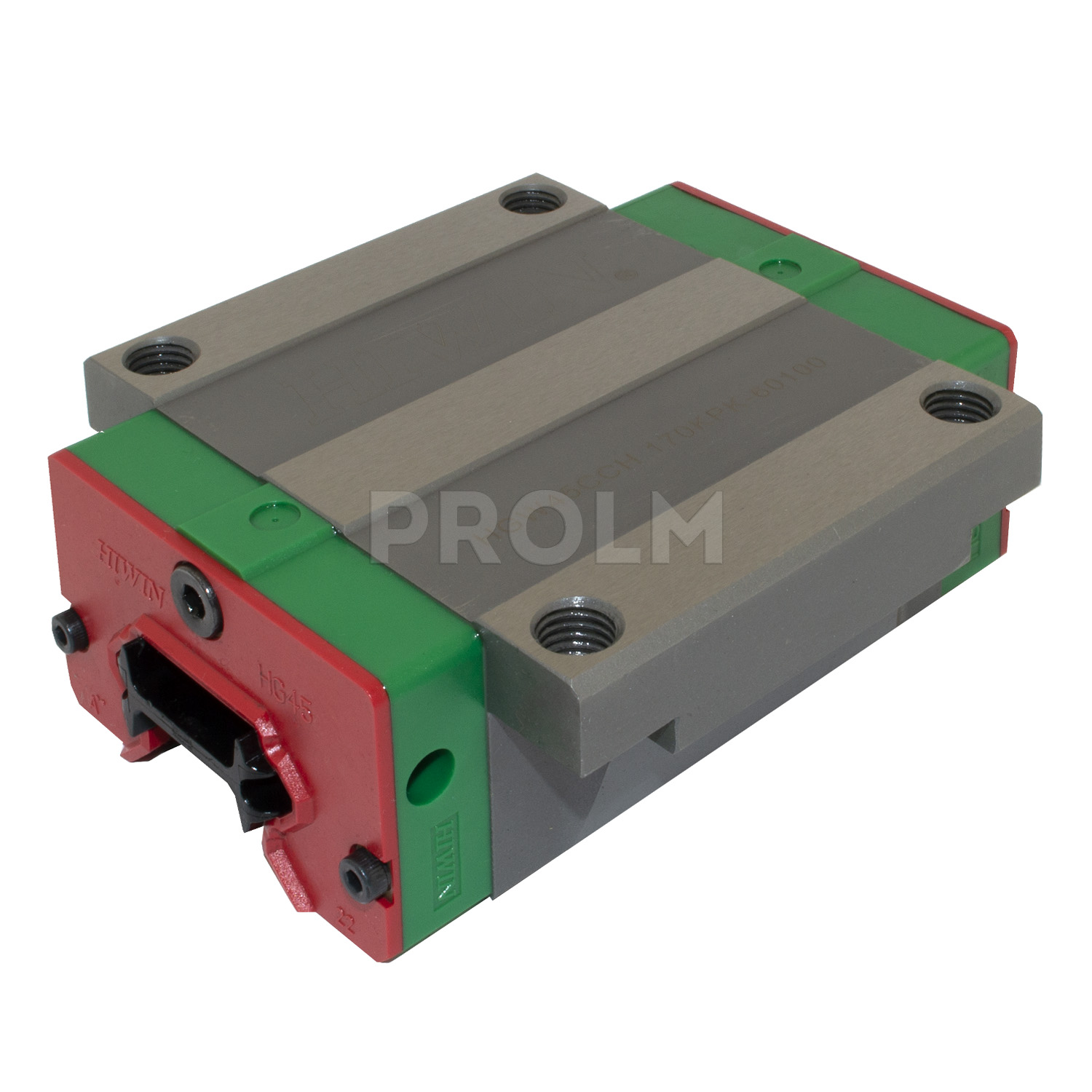

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN HGW45HBZAC+ZZ имеет следующие параметры:
HG - серия шариковых линейных направляющих высокой грузоподъемности (Heavy Load);
W - фланцевый тип каретки;
45 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 125,3 kN, базовая статическая нагрузка С0 - 191,85 kN);
B - вариант крепления "снизу";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 6,265 kN до 8,771 kN), условие применения: требуется высокая точность;
C - стандартный класс точности (допустимые отклонения по высоте ± 0,1 мм, допустимые отклонения по ширине ± 0,1 мм, среднее отклонение по высоте – 0,03 мм, среднее отклонение по ширине – 0,03 мм);
ZZ - исполнение с металлическим скребком.
|
Длина, мм
|
50,5 |
|
Высота, мм
|
171,2 |
|
Ширина, мм
|
120 |
|
Бренд
|
HIWIN |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
