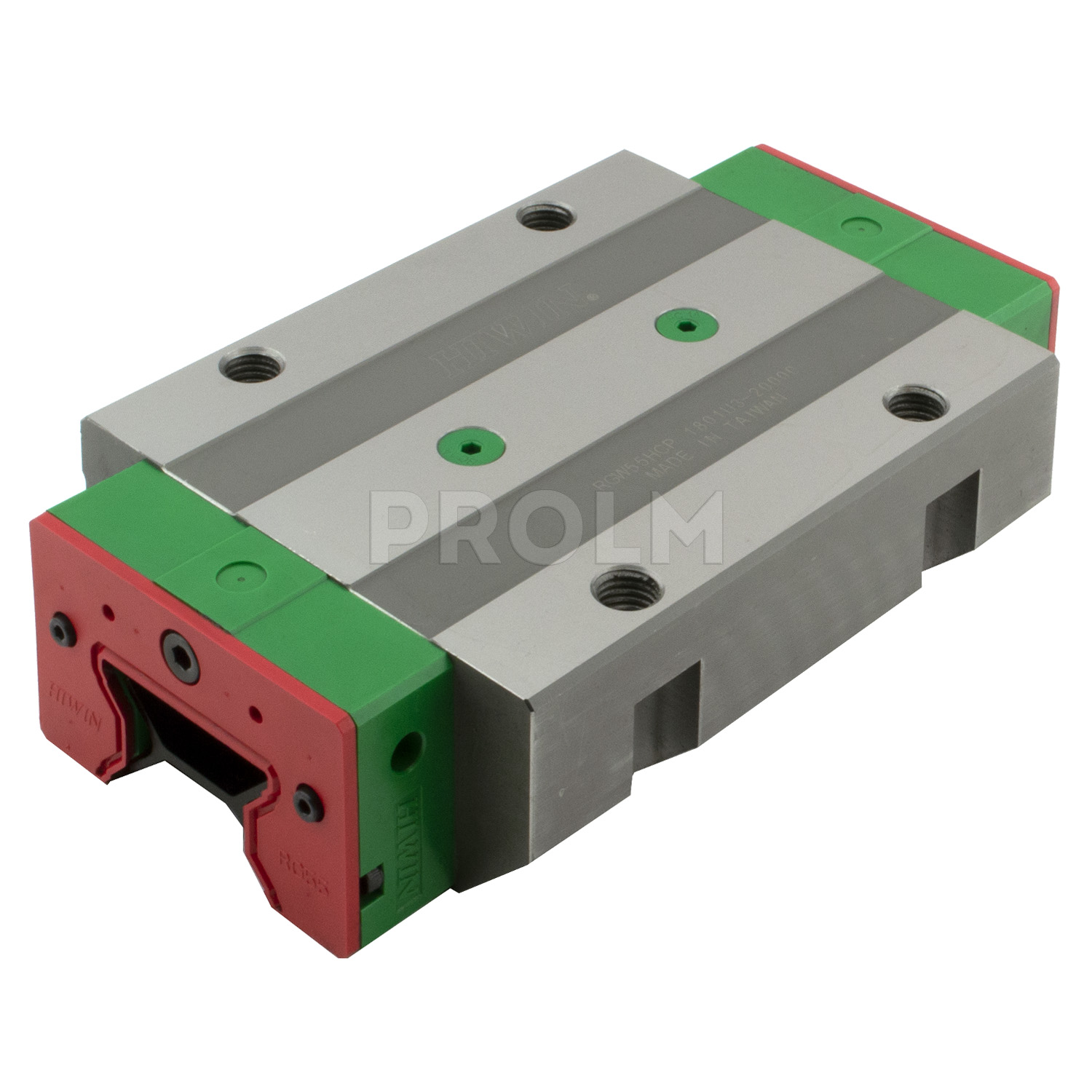

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN RGW55HCZBP+KK имеет следующие параметры:
RG - серия роликовых линейных направляющих сверхвысокой жёсткости;
W - фланцевый тип каретки;
55 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 167,8 kN, базовая статическая нагрузка С0 - 348 kN);
C - вариант крепления "сверху или снизу";
ZB - тяжёлый предварительный натяг (0,10~0,12C, что составляет от 16,78 kN до 20,136 kN), условия применения: вибрации и толчки, требуется высокая жесткость;
P - прецизионный класс точности (допустимые отклонения по высоте ± 0,025 мм, допустимые отклонения по ширине ± 0,025 мм, среднее отклонение по высоте – 0,007 мм, среднее отклонение по ширине – 0,01 мм);
KK - исполнение с двойным торцевым уплотнением и металлическим скребком.
|
Длина, мм
|
232 |
|
Высота, мм
|
60 |
|
Ширина, мм
|
140 |
|
Бренд
|
HIWIN |
