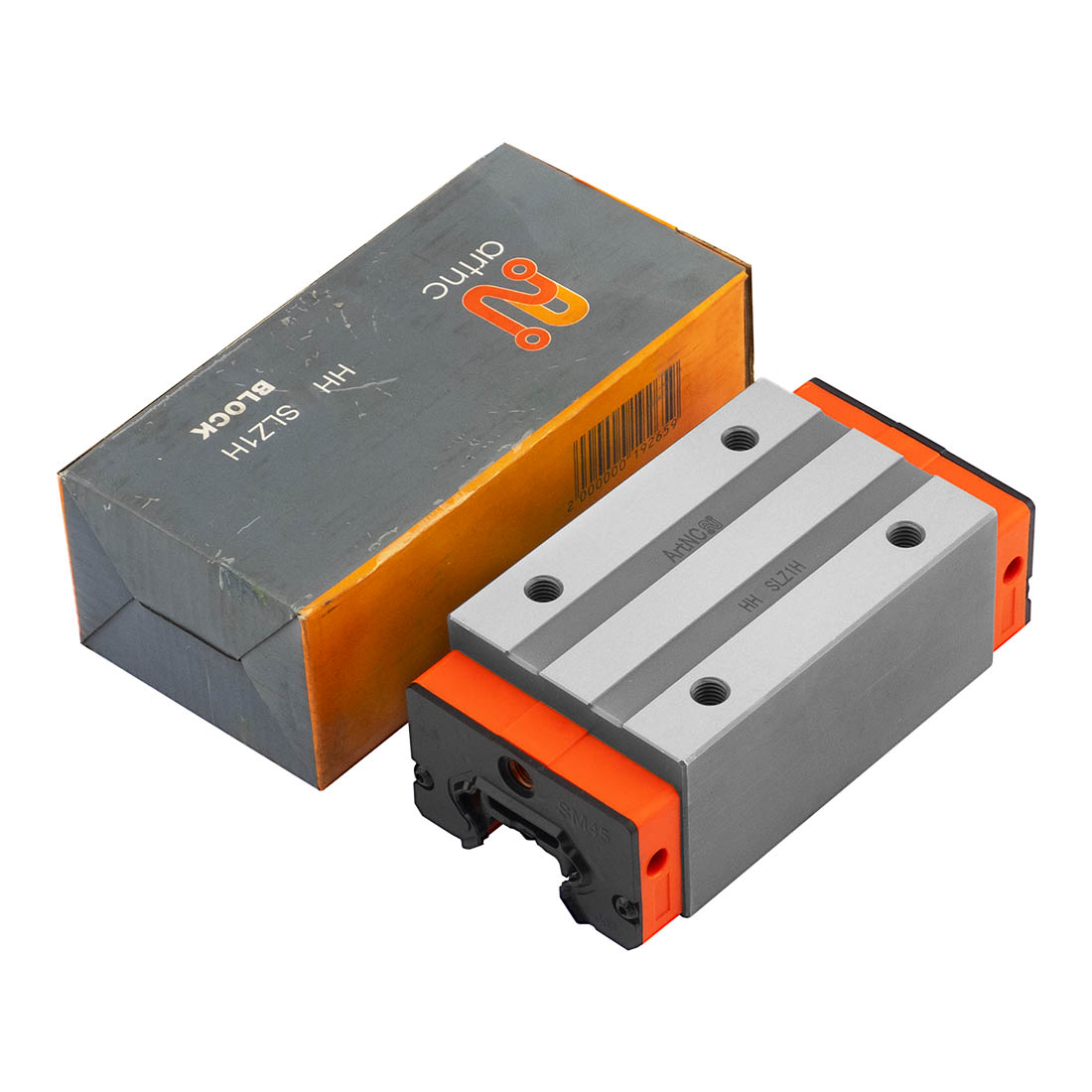

Каретка ARTNC HH65SLZ1H

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) ArtNC HH65SLZ1H имеет следующие параметры:

H - серия шариковых линейных направляющих высокой грузоподъемности (Heavy Load);
H - прямоугольный тип каретки;
65 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
SL - сверхвысокая нагрузка (базовая динамическая нагрузка C - 277,8 kN, базовая статическая нагрузка С₀ - 420,17 kN);
Z1 - средний предварительный натяг (0,05~0,07C, что составляет от 13,89 kN до 19,446 kN), условие применения: требуется высокая точность;
H - высокий класс точности (допустимые отклонения по высоте ± 0,07 мм, допустимые отклонения по ширине ± 0,07 мм, среднее отклонение по высоте – 0,02 мм, среднее отклонение по ширине – 0,025 мм).

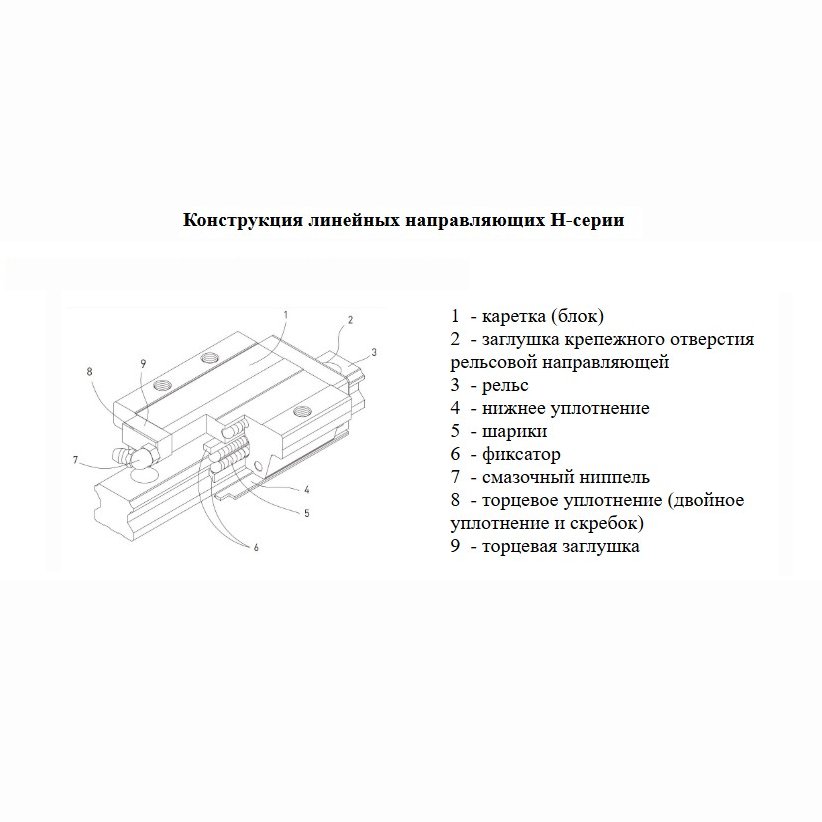

Линейные направляющие серии H имеют высокую грузоподъемность и жесткость в сравнении с аналогичными продуктами. Четырехрядная конструкция серии позволяет выдерживать одинаковые нагрузки в радиальных и боковых направлениях, а профиль дорожки качения обеспечивает обширный контакт с шариками, что в свою очередь и способствует увеличению допустимых нагрузок и жесткости системы. Благодаря самовыравниванию каретка может нивелировать небольшие погрешности при монтаже и обеспечивает плавное линейное движение, обусловленное упругой деформацией элементов качения и смещением точек контакта. Наличие фиксатора предотвращает выпадение шариков при снятии блока с рельса. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Область применения: автоматические устройства, транспортное и упаковочное оборудование, обрабатывающие центры, токарные станки с ЧПУ, шлифовальные и фрезерные станки, оборудование для резки металлов, штамповки, обработки камня, литья под давлением.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией-производителем.

Купить опорные блоки H65 можно с доставкой транспортной компанией в любой регион. Также возможен самовывоз с нашего склада (для быстрой отгрузки рекомендуем согласовать время прибытия). Если в наличии требуемого количества в данный момент недостаточно, то поставка будет осуществлена в максимально сжатые сроки.

С более подробными техническими характеристиками профильных направляющих можно ознакомиться в каталоге производителя. При возникновении вопросов будем рады ответить вам по телефону, электронной почте или через мессенджеры.
