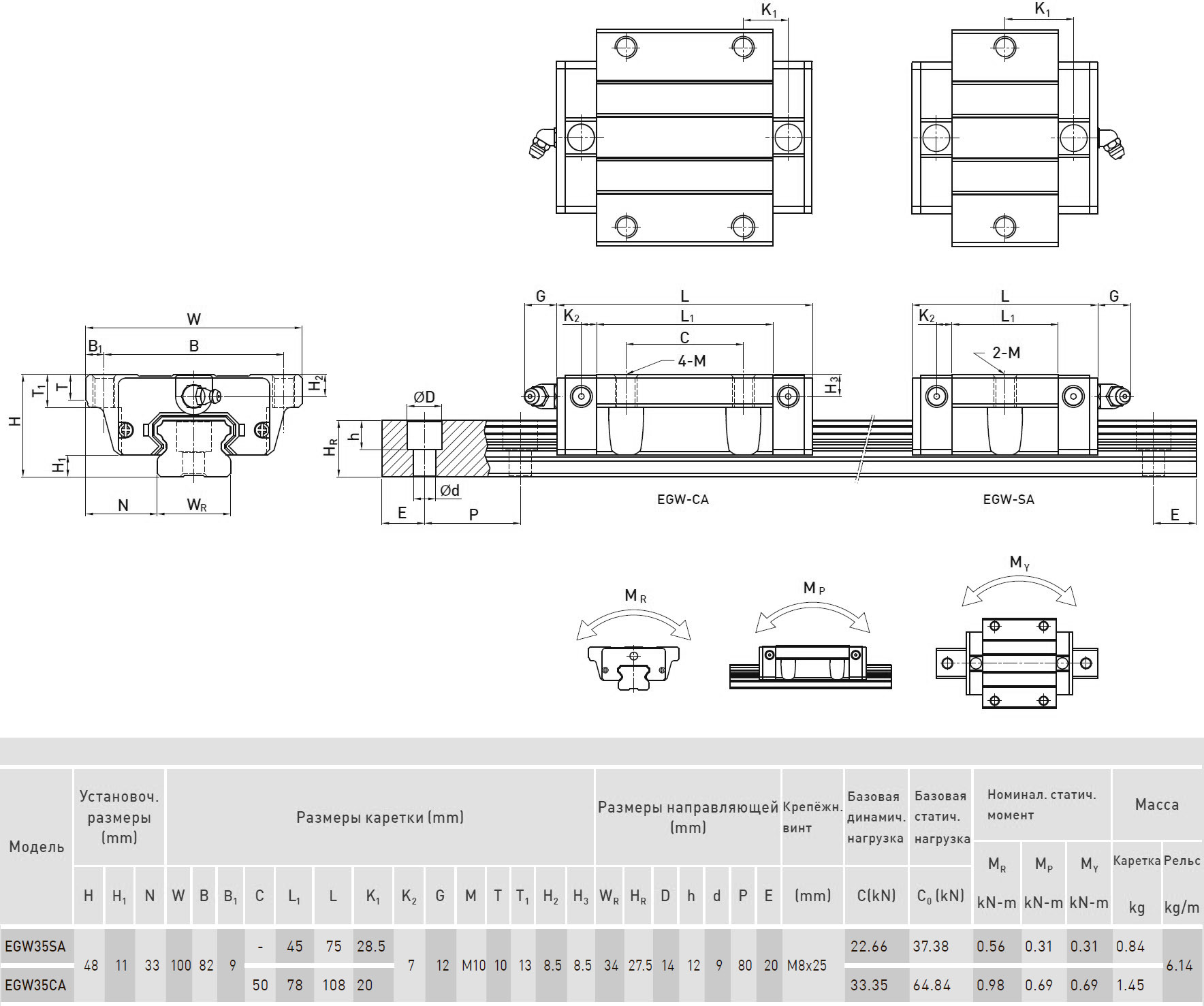

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN EGW35SAEZAC имеет следующие параметры:
EG - серия шариковых линейных направляющих с низким профилем;
W - фланцевый тип каретки;
35 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
S - стандартная нагрузка (базовая динамическая нагрузка C - 22,66 kN, базовая статическая нагрузка С0 - 37,38 kN);
A - вариант крепления "сверху";
E - специальное исполнение;
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 1,133 kN до 1,5862 kN), условие применения: требуется высокая точность;
C - стандартный класс точности (допустимые отклонения по высоте ± 0,1 мм, допустимые отклонения по ширине ± 0,1 мм, среднее отклонение по высоте – 0,02 мм, среднее отклонение по ширине – 0,03 мм).
|
Длина, мм
|
75 |
|
Высота, мм
|
37 |
|
Ширина, мм
|
100 |
|
Бренд
|
HIWIN |
