Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN RGH35HAZAH+KK имеет следующие параметры:
RG - серия роликовых линейных направляющих сверхвысокой жёсткости;
H - прямоугольный тип каретки;
35 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 73,1 kN, базовая статическая нагрузка С0 - 142 kN);
A - вариант крепления "сверху";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 3,655 kN до 5,117 kN), условие применения: требуется высокая точность;
H - высокий класс точности (допустимые отклонения по высоте ± 0,04 мм, допустимые отклонения по ширине ± 0,04 мм, среднее отклонение по высоте – 0,015 мм, среднее отклонение по ширине – 0,015 мм);
KK - исполнение с двойным торцевым уплотнением и металлическим скребком.
|

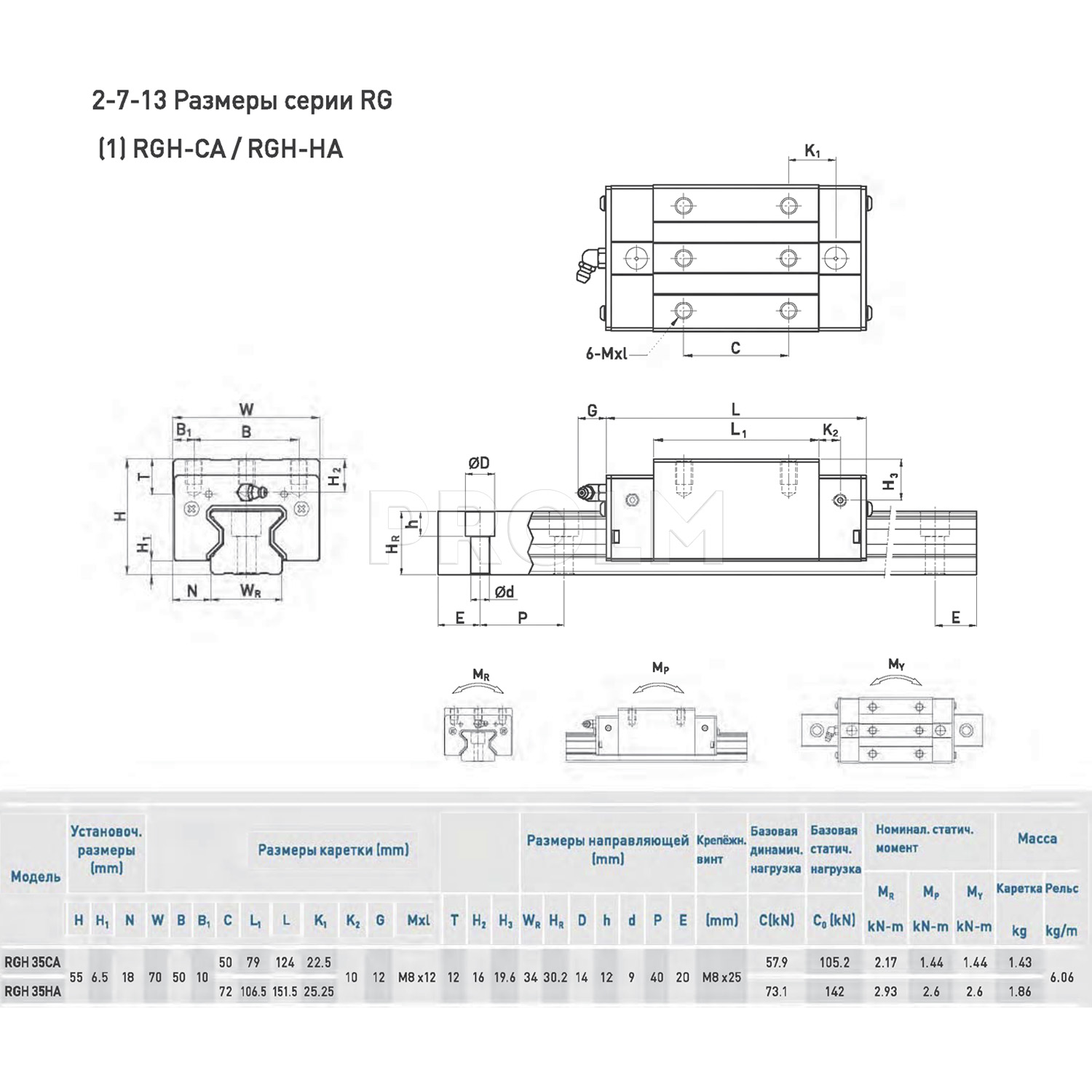

Длина, мм
|
151,5 |
|
Высота, мм
|
48,5 |
|
Ширина, мм
|
70 |
|
Бренд
|
HIWIN |
