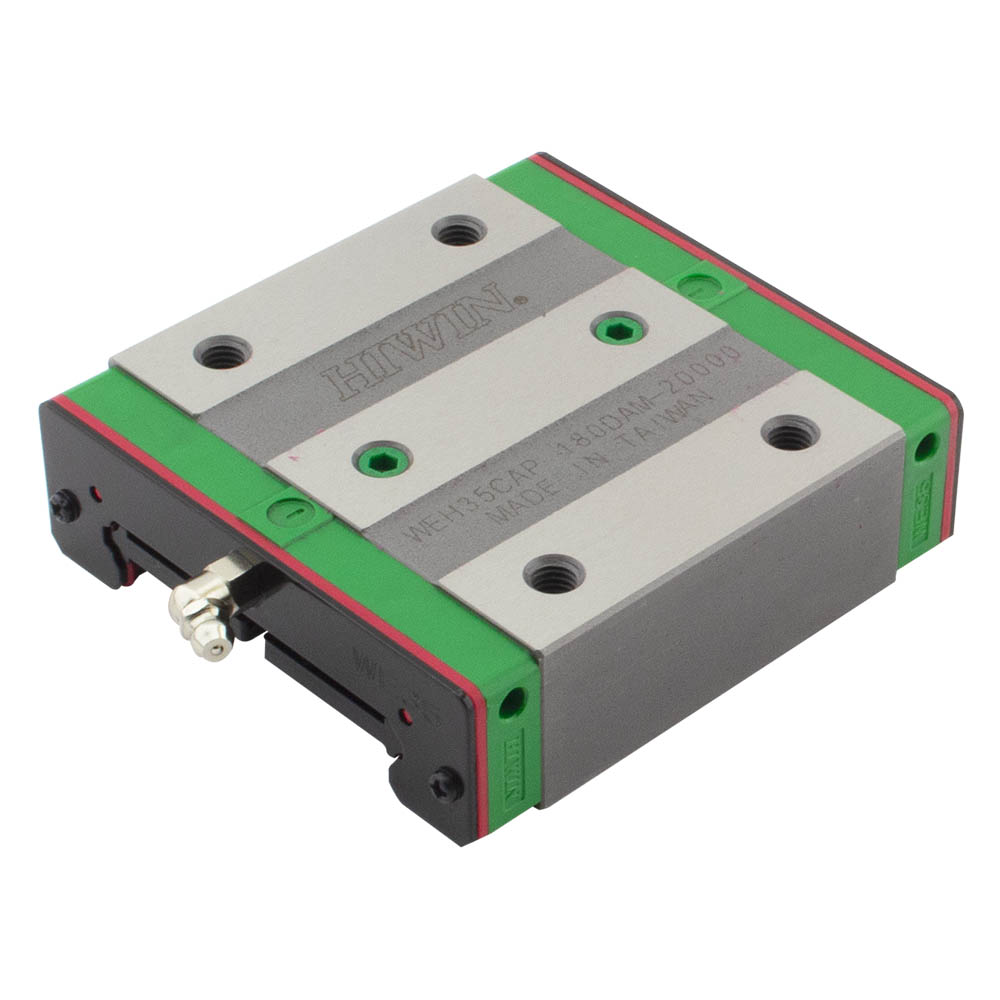

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN WEH35CAZAP+ZZ имеет следующие параметры:
WE - серия четырёхрядных широкопрофильных линейных направляющих;
H - прямоугольный тип каретки;
35 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
C - высокая нагрузка (базовая динамическая нагрузка C - 29,8 kN, базовая статическая нагрузка С0 - 49,4 kN);
A - вариант крепления "сверху";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 1,49 kN до 2,086 kN), условие применения: требуется высокая точность;
P - прецизионный класс точности (допустимые отклонения по высоте ± 0,02 мм, допустимые отклонения по ширине ± 0,02 мм, среднее отклонение по высоте – 0,007 мм, среднее отклонение по ширине – 0,007 мм);
ZZ - исполнение с металлическим скребком.
|
Длина, мм
|
102,6 |
|
Высота, мм
|
31 |
|
Ширина, мм
|
100 |
|
Бренд
|
HIWIN |
