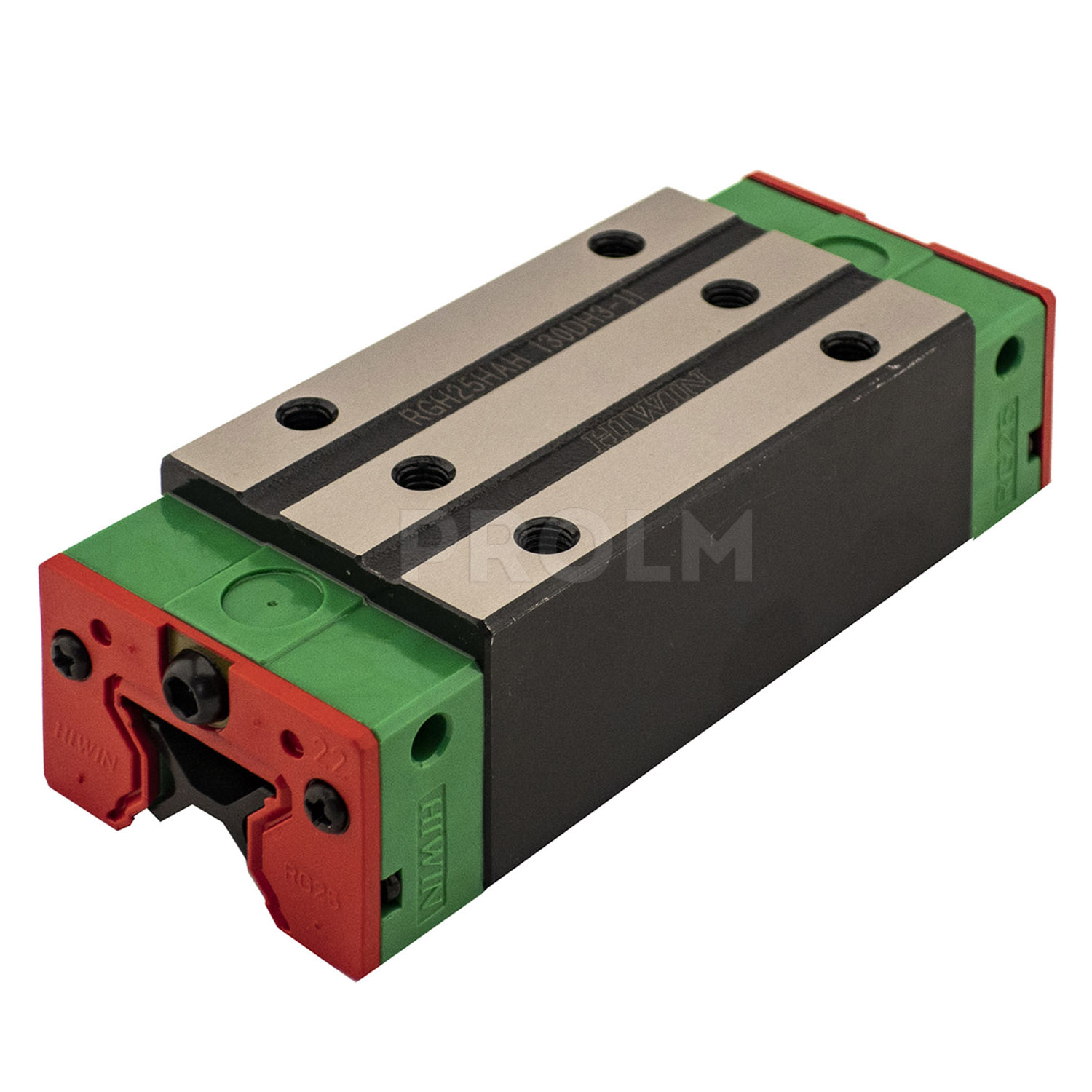

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN RGH25HAZAH+ZZ имеет следующие параметры:
RG - серия роликовых линейных направляющих сверхвысокой жёсткости;
H - прямоугольный тип каретки;
25 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 33,9 kN, базовая статическая нагрузка С0 - 73,4 kN);
A - вариант крепления "сверху";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 1,695 kN до 2,373 kN), условие применения: требуется высокая точность;
H - высокий класс точности (допустимые отклонения по высоте ± 0,04 мм, допустимые отклонения по ширине ± 0,04 мм, среднее отклонение по высоте – 0,015 мм, среднее отклонение по ширине – 0,015 мм);
ZZ - исполнение с металлическим скребком.
|
Длина, мм
|
114,4 |
|
Высота, мм
|
34,5 |
|
Ширина, мм
|
48 |
|
Бренд
|
HIWIN |
