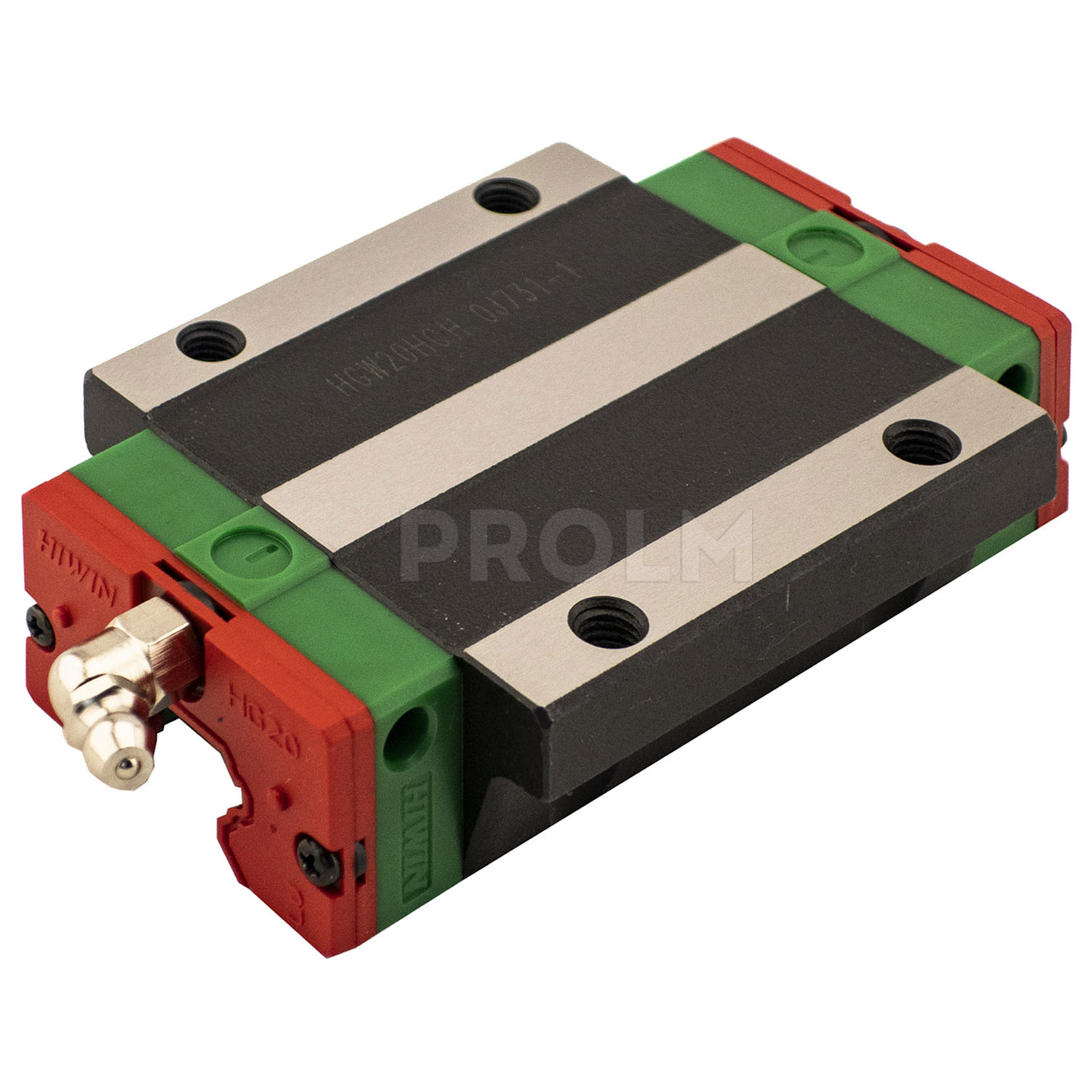

Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN HGW20HCZ0H+DD имеет следующие параметры:
HG - серия шариковых линейных направляющих высокой грузоподъемности (Heavy Load);
W - фланцевый тип каретки;
20 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 32,7 kN, базовая статическая нагрузка С0 - 47,96 kN);
C - вариант крепления "сверху или снизу";
Z0 - легкий предварительный натяг (0~0,02C, что составляет от 0 kN до 0,654 kN), условия применения: неизменное направление нагрузки, незначительные толчки и невысокие требования по точности;
H - высокий класс точности (допустимые отклонения по высоте ± 0,03 мм, допустимые отклонения по ширине ± 0,03 мм, среднее отклонение по высоте – 0,01 мм, среднее отклонение по ширине – 0,01 мм);
DD - исполнение с двойным торцевым уплотнением.
|
Длина, мм
|
25,4 |
|
Высота, мм
|
92,2 |
|
Ширина, мм
|
63 |
|
Бренд
|
HIWIN |
