Шариковинтовая передача HIWIN R63-10T4-FDI-1167-1455-0.008

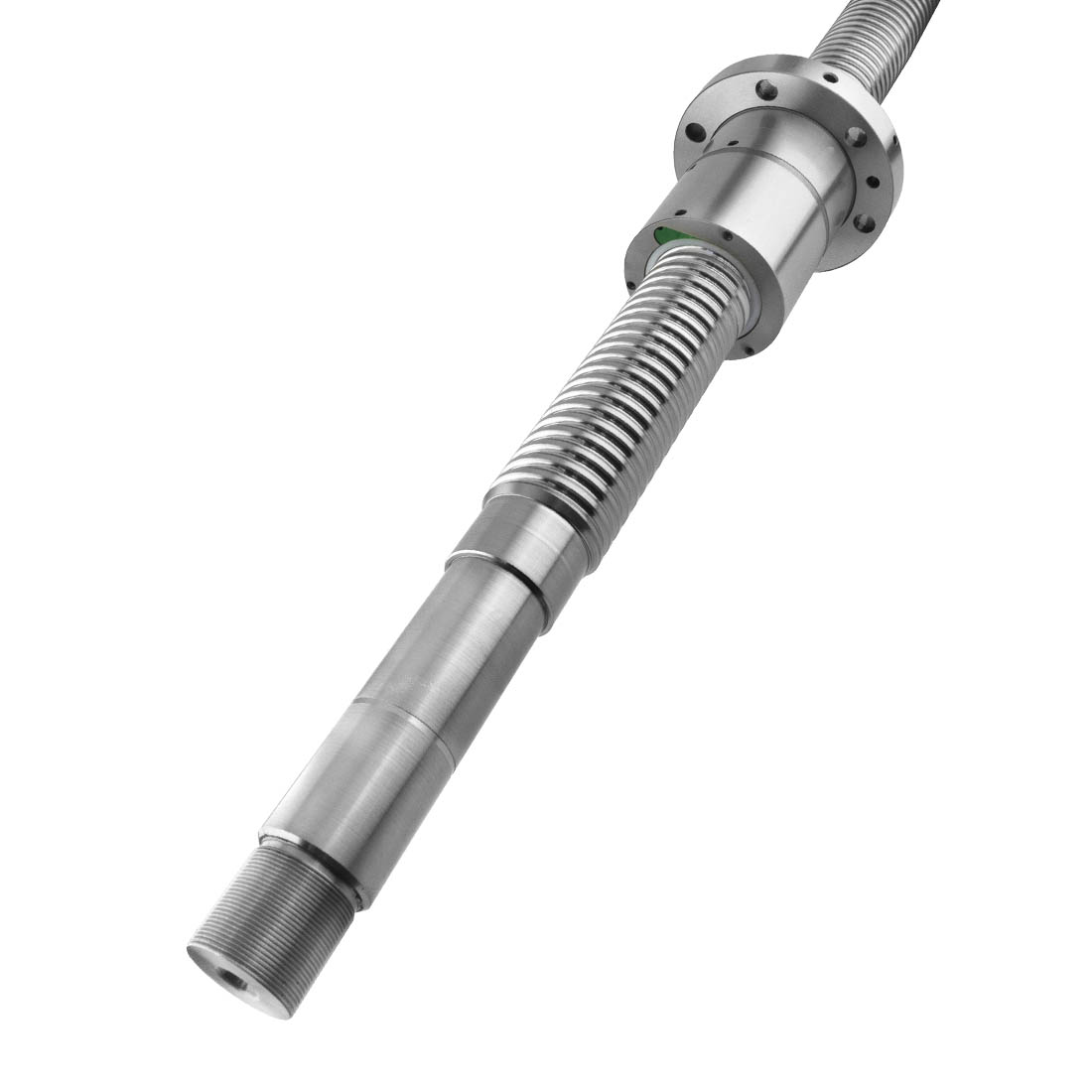

Шариковинтовой привод R63-10T4-FDI-1167-1455-0.008 производства компании HIWIN включает в себя одну гайку R63-10T4-FDI и винт R63-10-0.008 (R63-10-1167-1455-0.008).

• диаметр винта ШВП - 63 мм
• шаг - 10 мм
• динамическая нагрузка на привод - 4859 кгс
• статическая нагрузка - 15857 кгс
• предварительный натяг - 292 кгс
• термическая обработка - закалка ТВЧ
• твердость дорожек качения - 58-62 HRC

Дополнительные характеристики элементов шариковинтовой пары:

Гайка R63-10T4-FDI:

• количество заходов - 1;
• диаметр шариков - 6.35 мм;
• тип исполнения механизма рециркуляции - T (одновитковая рециркуляция с помощью возвратного колпачка);
• число циркулирующих контуров - 4;
• число рабочих витков на каждый контур - 1;
• материал гайки - SNCM220 или эквивалентный.

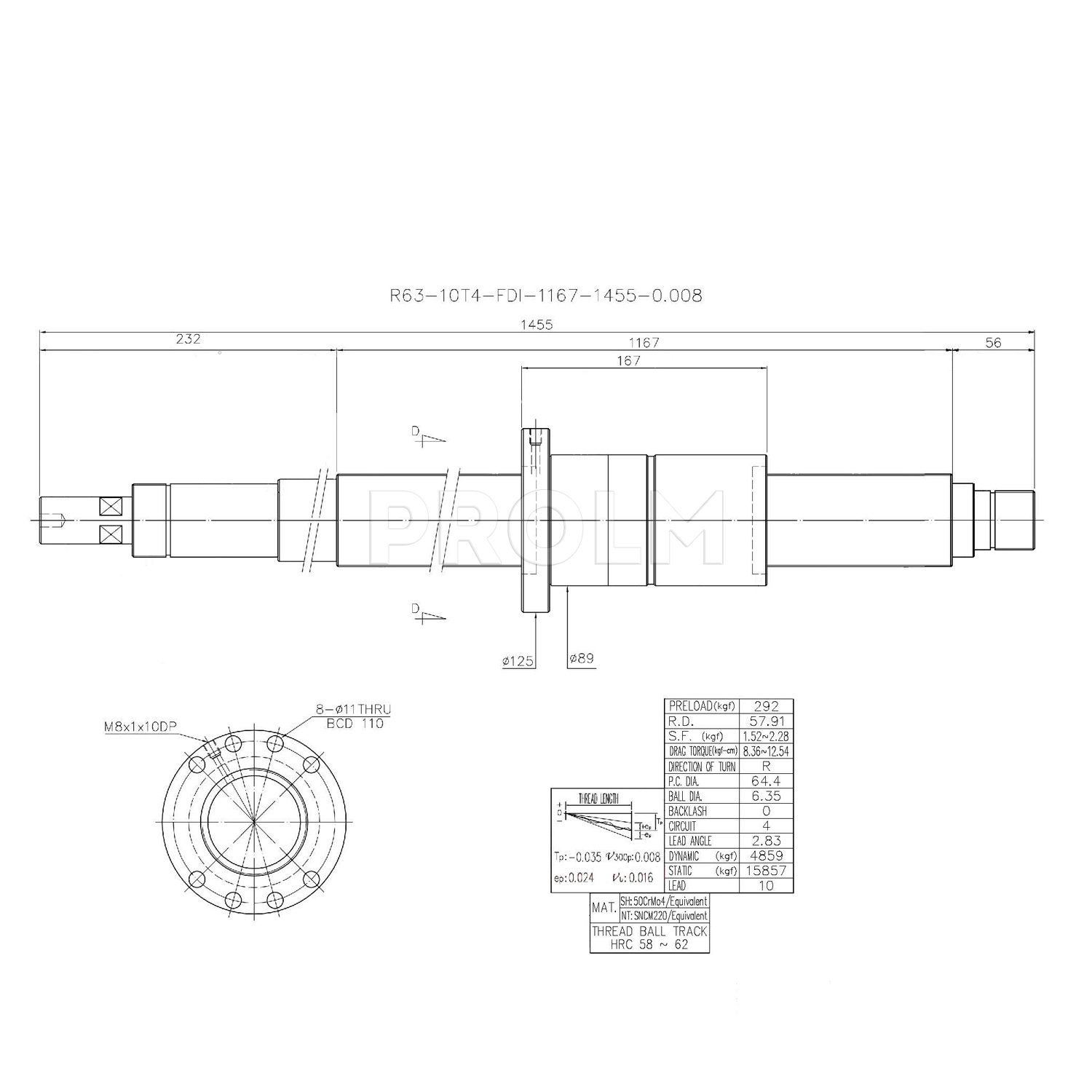

Винт R63-10-0.008 (R63-10-1167-1455-0.008):

• тип резьбы - правосторонний;
• общая длина винта - 1455 мм;
• длина резьбовой части - 1167 мм;
• точность исполнения - 0.008 мкм на 300 мм хода (класс точности C3);
• материал винта - 50CrMo4 или эквивалентный.

Особенностью ШВП HIWIN R63-10T4-FDI-1167-1455-0.008 является плавность и бесшумность хода, перемещение с высокой точностью и быстродействием.

*Внимание: шариковинтовая передача поставляется в собранном виде! Не рекомендуем свинчивать гайку без съемной втулки, так как это приведет к выпадению шариков.
