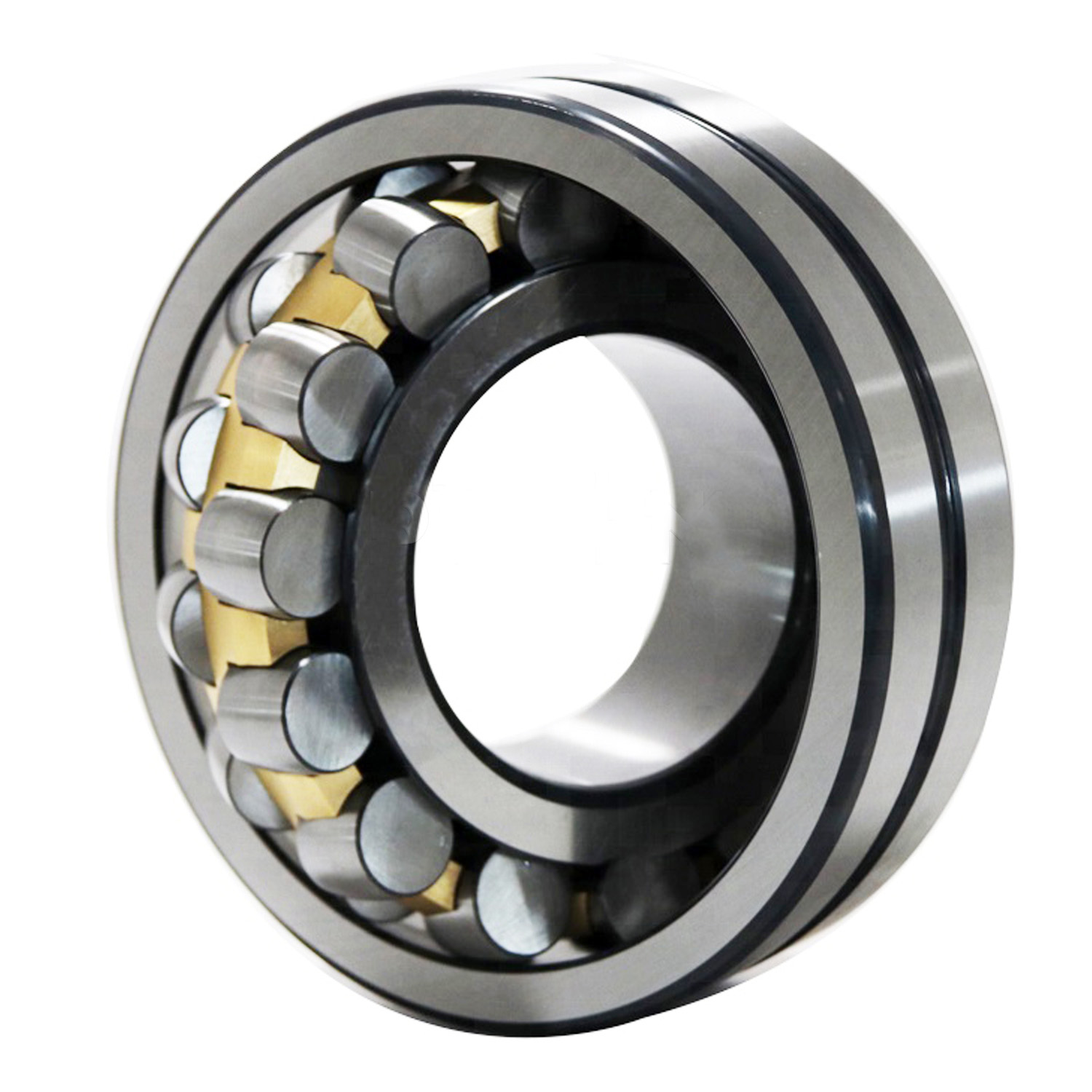

Подшипник 230/560 KMBW33C4, размер 560x820x150 мм

Сферические роликоподшипники способны выдерживать высокие нагрузки в обоих направлениях. Благодаря самоустанавливающейся конструкции, они эффективно работают при перекосах и деформациях вала, не вызывая значительного повышения трения или температуры. Конструкция предусматривает элементы для удобного повторного смазывания. Подшипники совместимы с модульной системой, включающей корпуса, втулки и гайки.

Преимущества:

• выдерживают перекосы;
• высокая грузоподъёмность;
• возможности повторного смазывания;
• низкий коэффициент трения и длительный срок службы;
• повышенная износостойкость.

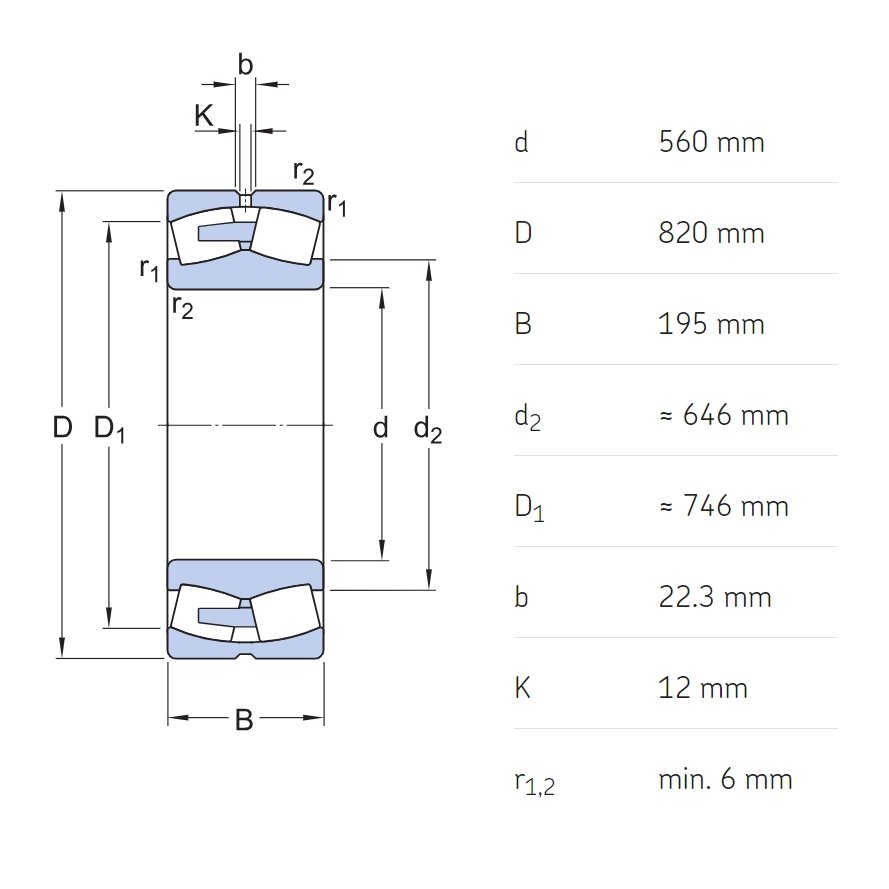

Размеры:

• диаметр отверстия (d): 560 мм;
• наружный диаметр (D): 820 мм;
• ширина (B): 195 мм;
• диаметр заплечика внутреннего кольца (d2): ≈646 мм;
• диаметр заплечика/выточки в наружном кольце (D1): ≈746 мм;
• ширина смазочной канавки (b): 22.3 мм;
• диаметр смазочного отверстия (K): 12 мм;
• размер фаски (r1,2): мин. 6 мм.

Размеры опоры:

• диаметр опоры на валу (da): мин. 583 мм;
• диаметр опоры корпуса (Da): макс. 797 мм;
• радиус галтели (ra): макс. 5 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 5 779 кН;
• номинальная статическая грузоподъёмность (C0): 10 200 кН;
• предел усталостной прочности (Pu): 670 кН;
• номинальная частота вращения: 430 об/мин;
• предельная частота вращения: 750 об/мин;
• предельное значение (e): 0.22;
• расчётный коэффициент (Y1): 3;
• расчётный коэффициент (Y2): 4.6;
• расчётный коэффициент (Y0): 2.8.

Допуск:

• допуск по размерам: нормальный;
• радиальное биение: нормальный.
