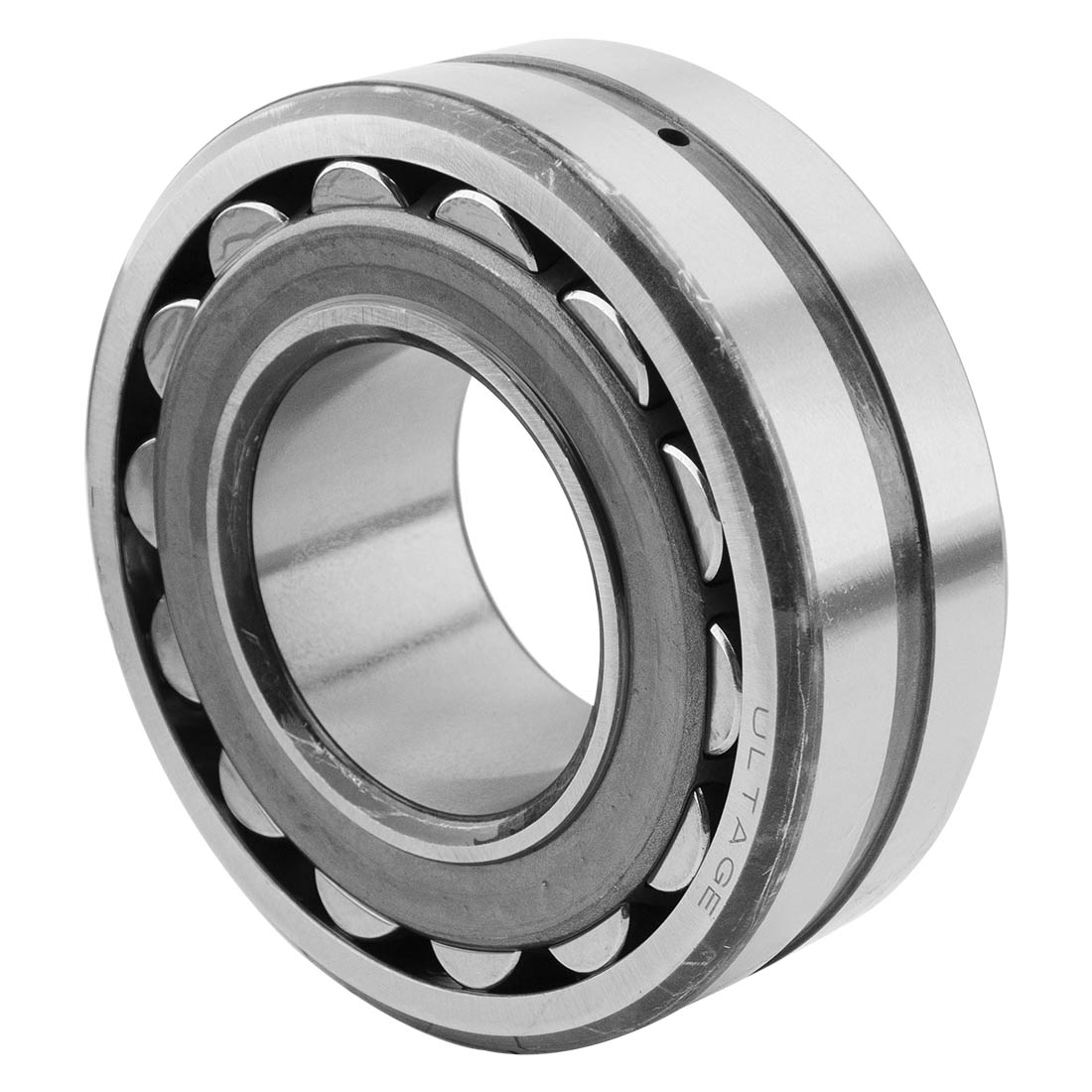

Подшипник NTN 22317EAW33, размер 85x180x60 мм

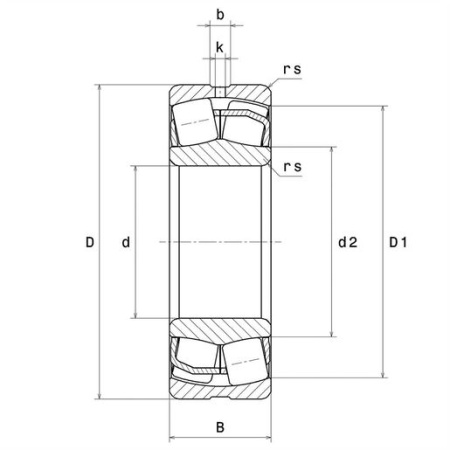

Размеры изделия:

• внутренний диаметр (d): 85 мм;
• наружный диаметр (D): 180 мм;
• ширина подшипника/внутреннего кольца (B): 60 мм;
• наружный диаметр внутреннего кольца (d2): 107,9 мм;
• внутренний диаметр наружного кольца (D1): 156,7 мм;
• минимальный радиус галтели (rs): 3 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 10,98;
• диаметр отверстия (k): 5 мм;
• класс радиального зазора: CN;
• вес: 7,061 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 599 кН;
• статическая грузоподъёмность (C0): 604 кН;
• предельная усталостная нагрузка (Cu): 67 кН;
• коэффициент (е): 0.32 кН;
• коэффициент статической осевой нагрузки (Y0): 2.04 кН;
• коэффициент осевой нагрузки (Y1): 2.09 кН;
• коэффициент осевой нагрузки (Y2): 3.11 кН;
• базовая частота вращения (N ref): 3200 об/мин;
• предельная частота вращения (N lim): 3600 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

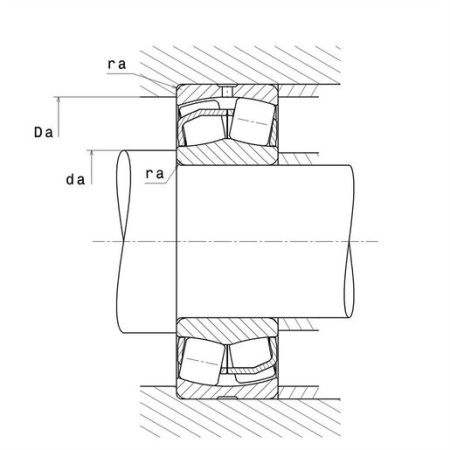

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 99 мм;
• максимальный диаметр буртика корпуса (Da max): 166 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2,5 мм.
