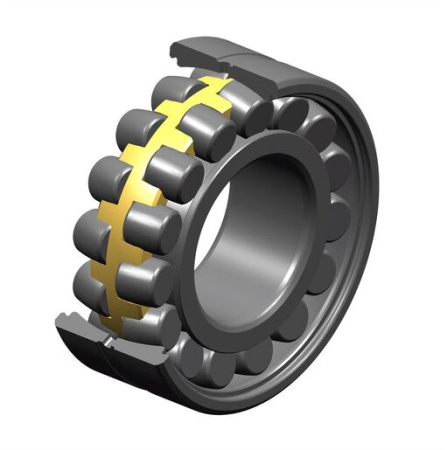

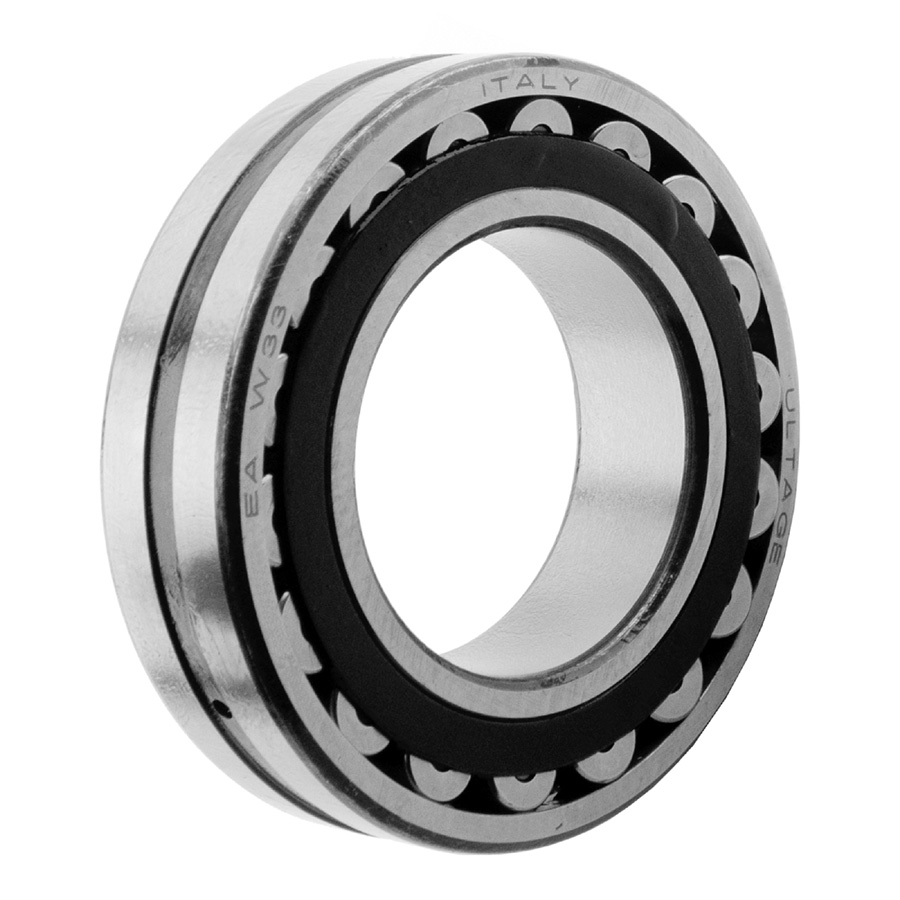

Подшипник NTN 22330EMW33, размер 150x320x108 мм

Размеры:

• марка: NTN;
• внутренний диаметр (d): 150 мм;
• наружный диаметр (D): 320 мм;
• ширина подшипника/внутреннего кольца (B): 108 мм;
• внутренний диаметр наружного кольца (D1): 278,3 мм;
• минимальный радиус галтели (rs): 4 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 19,94;
• диаметр отверстия (k): 9 мм;
• класс радиального зазора: CN;
• вес: 41,96 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 1740 кН;
• статическая грузоподъёмность (C0): 1890 кН;
• предельная усталостная нагрузка (Cu): 177 кН;
• коэффициент (е): 0.34 кН;
• коэффициент статической осевой нагрузки (Y0): 1.96 кН;
• коэффициент осевой нагрузки (Y1): 2 кН;
• коэффициент осевой нагрузки (Y2): 2.98 кН;
• базовая частота вращения (N ref): 1500 об/мин;
• предельная частота вращения (N lim): 2100 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 167 мм;
• максимальный диаметр буртика корпуса (Da max): 303 мм;
• максимальный радиус галтели вала и корпуса (ra max): 3 мм.
