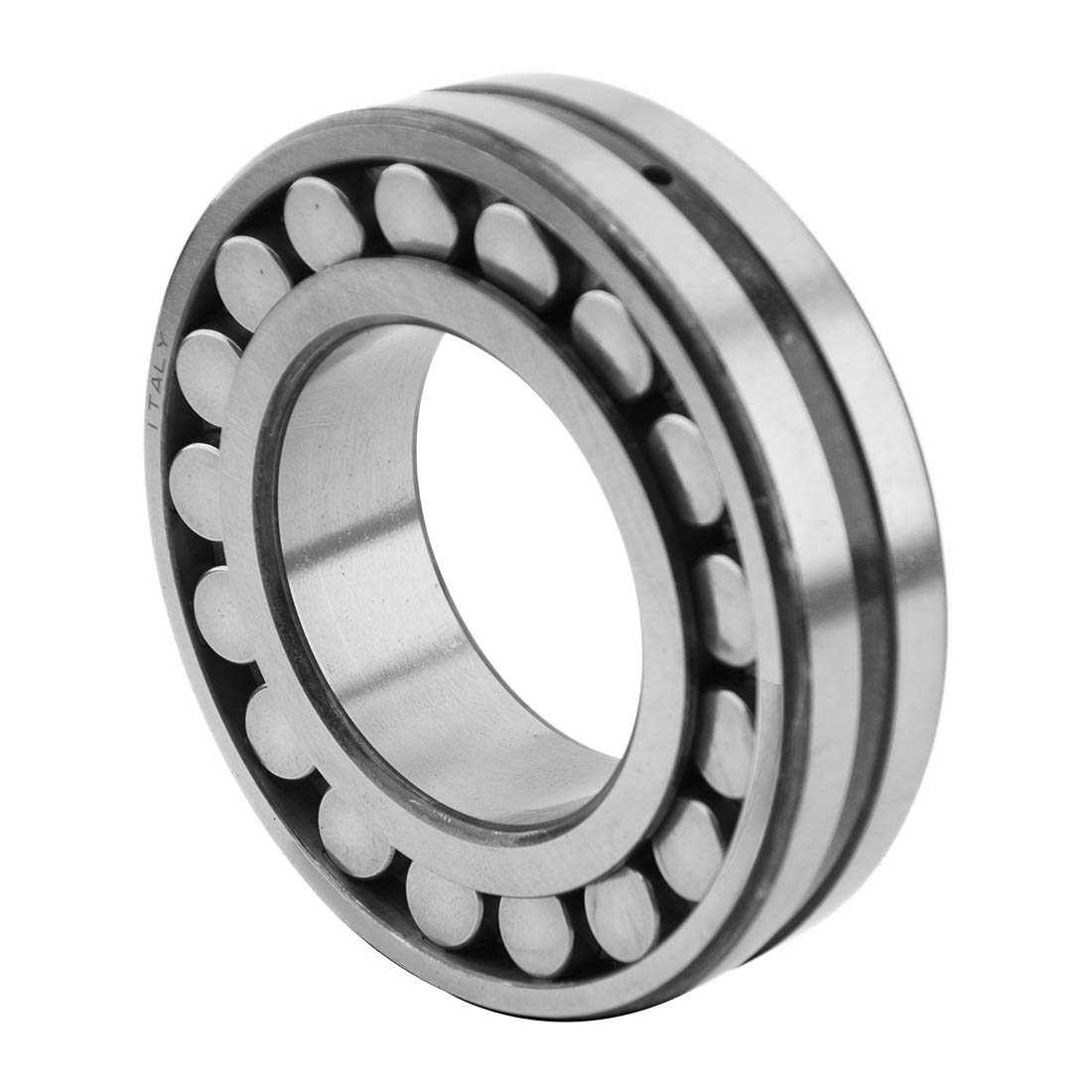

Подшипник NTN 23226EMKW33C3, размер 130x230x80 мм

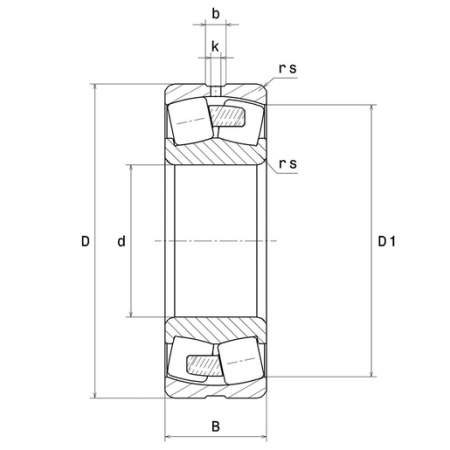

Размеры:

• внутренний диаметр (d): 130 мм;
• наружный диаметр (D): 230 мм;
• ширина подшипника/внутреннего кольца (B): 80 мм;
• внутренний диаметр наружного кольца (D1): 202,7 мм;
• минимальный радиус галтели (rs): 3 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 11,56;
• диаметр отверстия (k): 5 мм;
• обозн. втулки: H2326;
• класс радиального зазора: C3;
• вес: 13,38 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 958 кН;
• статическая грузоподъёмность (C0): 1130 кН;
• предельная усталостная нагрузка (Cu): 115 кН;
• коэффициент (е): 0.32 кН;
• коэффициент статической осевой нагрузки (Y0): 2.07 кН;
• коэффициент осевой нагрузки (Y1): 2.12 кН;
• коэффициент осевой нагрузки (Y2): 3.15 кН;
• базовая частота вращения (N ref): 1900 об/мин;
• предельная частота вращения (N lim): 2600 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

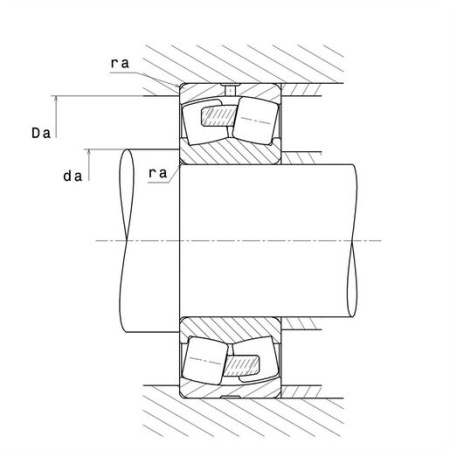

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 144 мм;
• минимальный диаметр втулки (db): 142 мм;
• минимальная длина втулки (Ce): 21 мм;
• максимальный диаметр буртика корпуса (Da max): 216 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2,5 мм.
