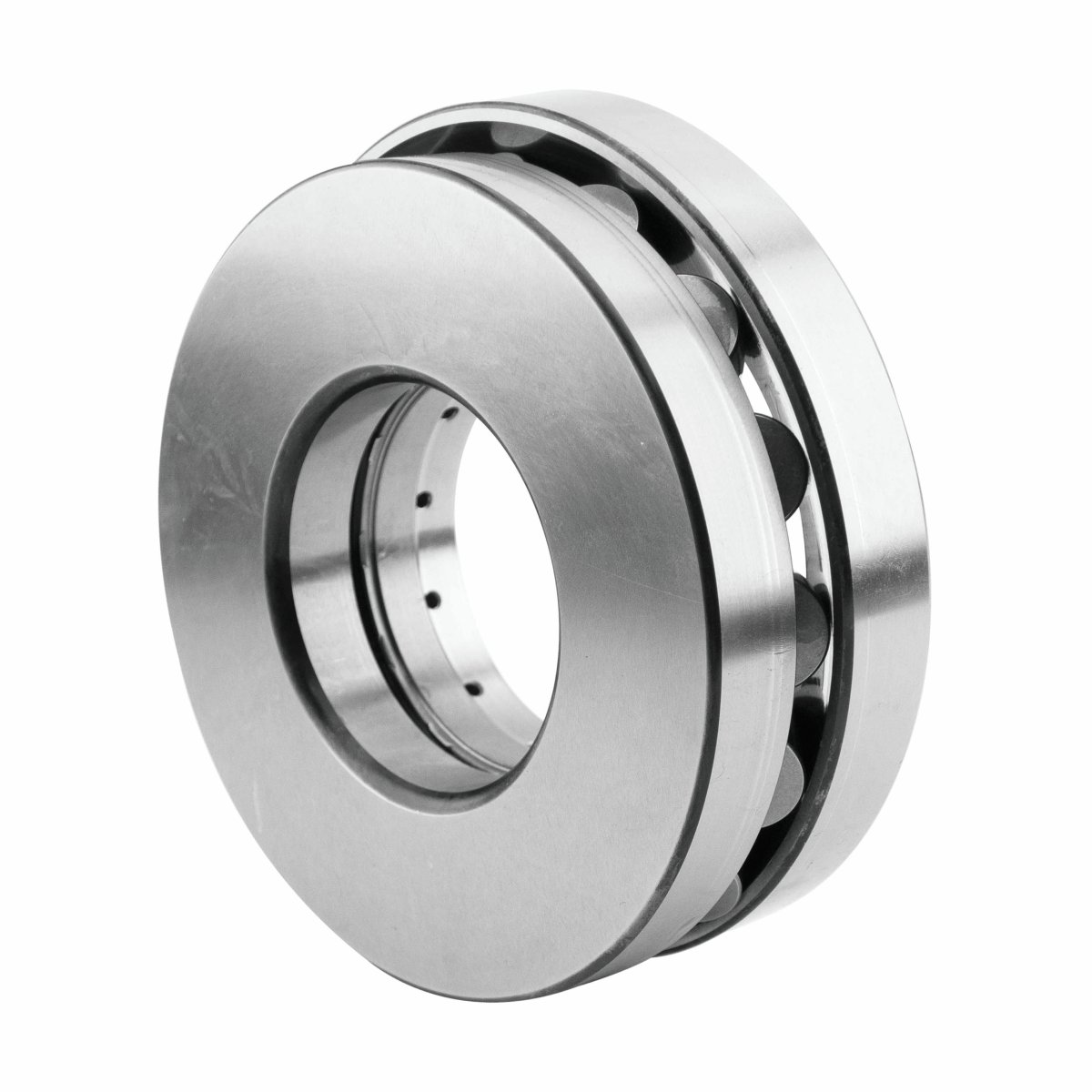

Подшипник NTN 29415, размер 75x160x51 мм

Размеры:

• внутренний диаметр отверстия (d): 75 мм;
• наружный диаметр (D): 160 мм;
• высота (H): 51 мм;
• наружный диаметр торца тугого кольца (d1): ≈138 мм;
• диаметр заплечика наружного кольца (D1): ≈106 мм;
• ширина тугого кольца или длина диаметра отверстия тугого кольца для посадки на валу (B): 33.5 мм;
• высота тугого кольца + сепаратор (B1): 45.7 мм;
• высота свободного кольца (C): 24.5 мм;
• расстояние от торца тугого кольца до точки давления (s): 47 мм;
• размер фаски тугого кольца (r1,2): мин.2 мм.

Размеры опоры:

• диаметр опоры на валу (da): мин.115 мм;
• диаметр опоры распорного кольца (db1): макс.82.5 мм;
• наружный диаметр распорного кольца (db2): макс.82.5 мм;
• диаметр опоры корпуса (Da): макс.133 мм;
• радиус галтели (ra): макс.2 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 600 кН;
• номинальная статическая грузоподъёмность (C0): 1 430 кН;
• предел усталостной прочности (Pu): 173 кН;
• номинальная частота вращения: 2 400 об/мин;
• предельная частота вращения: 4 000 об/мин;
• коэффициент минимальной осевой нагрузки (A): 0.19.
