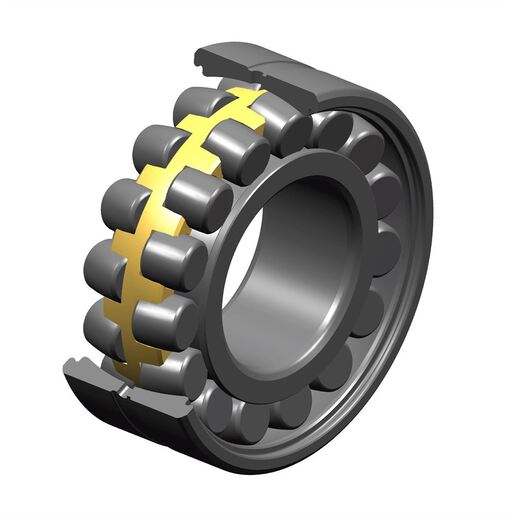

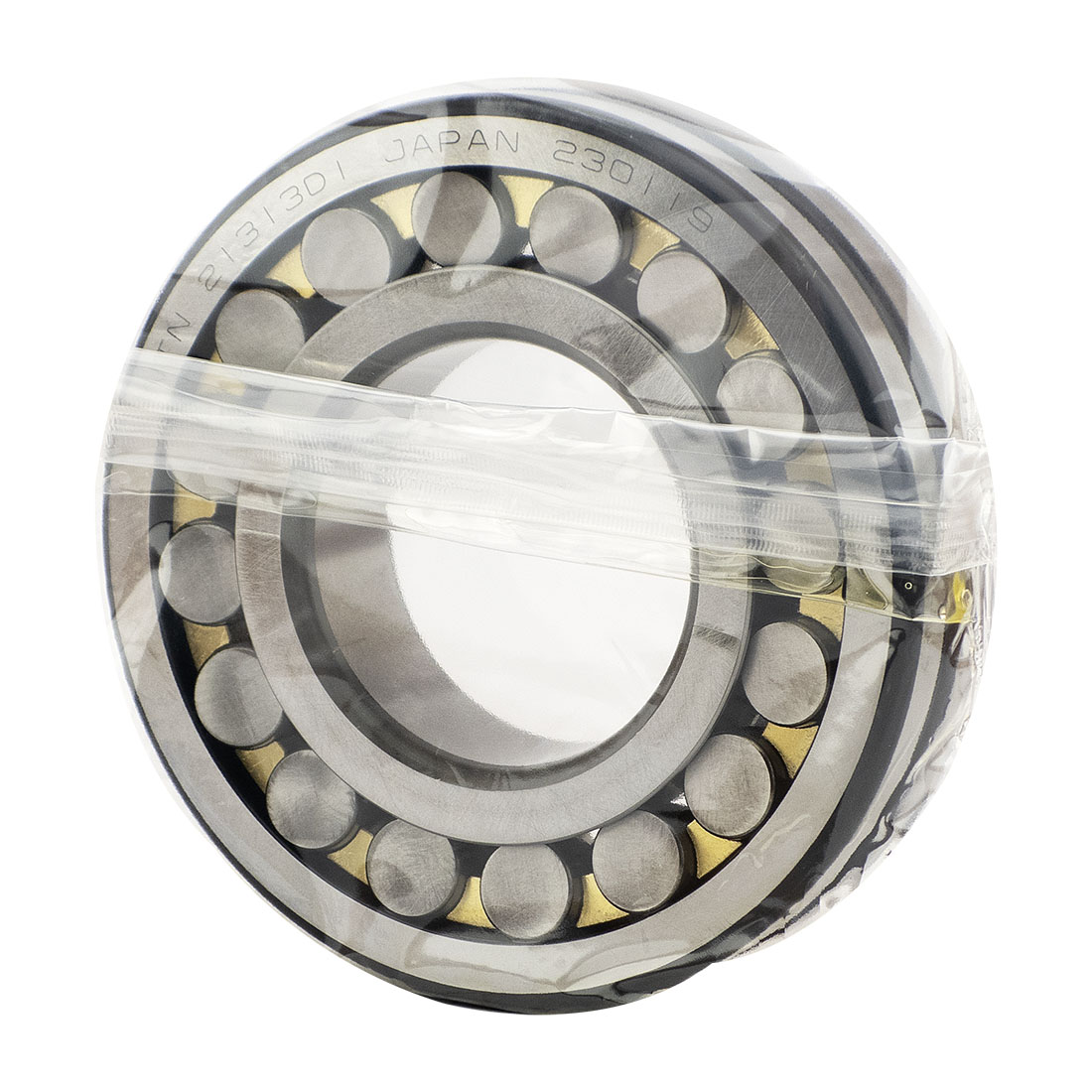

Подшипник NTN 21308CD1, размер 40x90x23 мм

Размеры:

• марка: SNR;
• внутренний диаметр (d): 40 мм;
• наружный диаметр (D): 90 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• наружный диаметр внутреннего кольца (d2): 53,5 мм;
• внутренний диаметр наружного кольца (D1): 75,4 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• кол-во отверстий для пересмазывания: 0;
• b- ширина паза: 0;
• класс радиального зазора: CN;
• вес: 0,715 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 97,7 кН;
• статическая грузоподъёмность (C0): 86,7 кН;
• предельная усталостная нагрузка (Cu): 10,6 кН;
• коэффициент (е): 0.26 кН;
• коэффициент статической осевой нагрузки (Y0): 2.5 кН;
• коэффициент осевой нагрузки (Y1): 2.55 кН;
• коэффициент осевой нагрузки (Y2): 3.8 кН;
• базовая частота вращения (N ref): 6400 об/мин;
• предельная частота вращения (N lim): 9300 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (60 об/мин) (BPFO): 5,797 Гц;
• частота вращения внутреннему кольцу (60 об/мин) (BPFI): 8,203 Гц;
• частота вращения тела качения (60 об/мин) (BSF): 5,561 Гц;
• частота вращения сепаратора (60 об/мин) (FTF): 0,414 Гц.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 0 мм;
• минимальный диаметр буртика вала (da min): 49 мм;
• максимальный диаметр буртика корпуса (Da max): 81 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1,5 мм.
