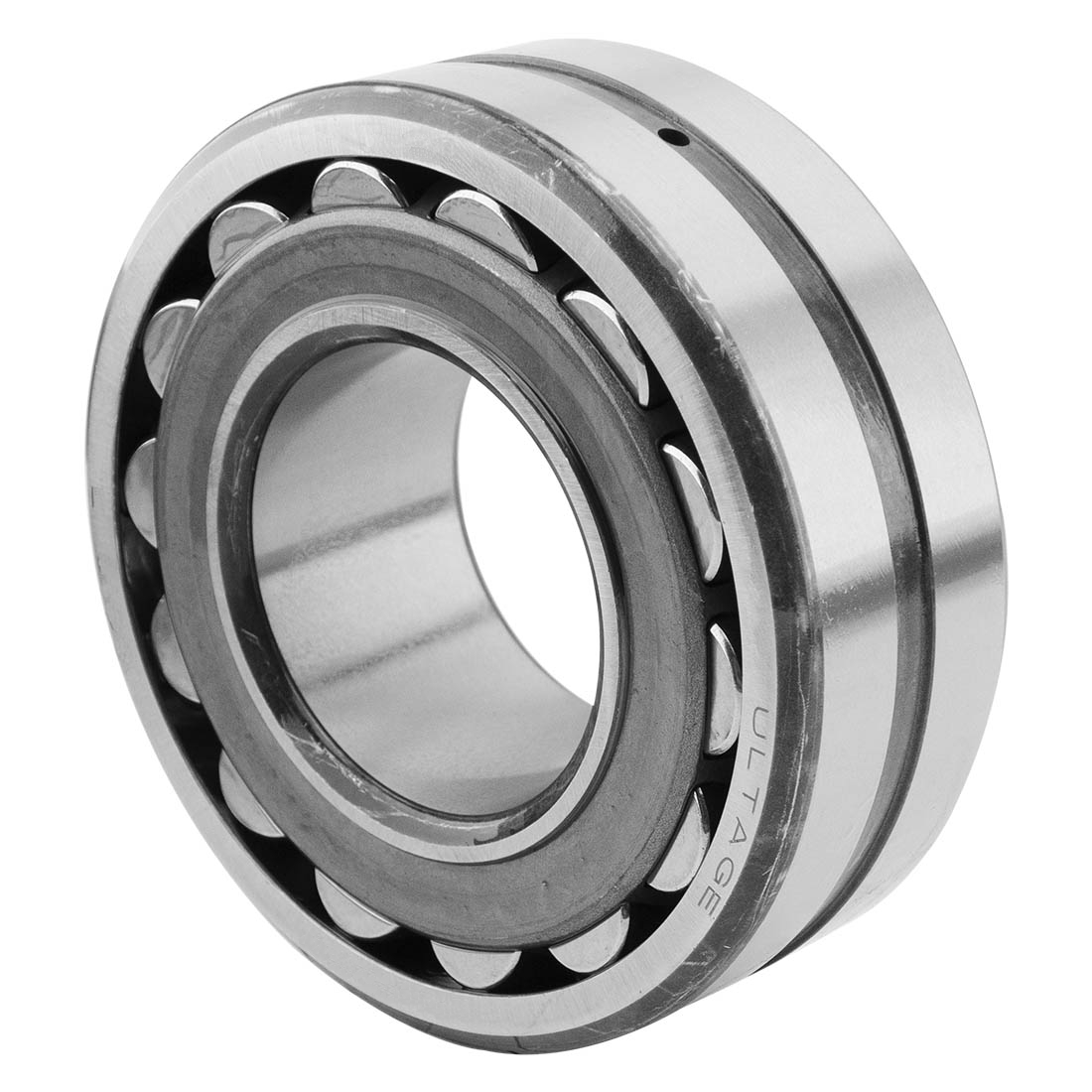

Подшипник NTN 22318EAKW33C3, размер 90x190x64 мм

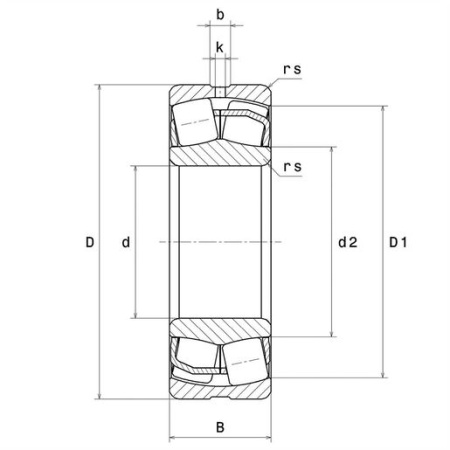

Размеры изделия:

• внутренний диаметр (d): 90 мм;
• наружный диаметр (D): 190 мм;
• ширина подшипника/внутреннего кольца (B): 64 мм;
• наружный диаметр внутреннего кольца (d2): 110,1 мм;
• внутренний диаметр наружного кольца (D1): 165,1 мм;
• минимальный радиус галтели (rs): 3 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 12;
• диаметр отверстия (k): 5 мм;
• обозн. втулки: H2318;
• класс радиального зазора: C3;
• вес: 8,16 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 668 кН;
• статическая грузоподъёмность (C0): 652 кН;
• предельная усталостная нагрузка (Cu): 71,4 кН;
• коэффициент (е): 0.33 кН;
• коэффициент статической осевой нагрузки (Y0): 2.01 кН;
• коэффициент осевой нагрузки (Y1): 2.06 кН;
• коэффициент осевой нагрузки (Y2): 3.07 кН;
• базовая частота вращения (N ref): 3000 об/мин;
• предельная частота вращения (N lim): 3500 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

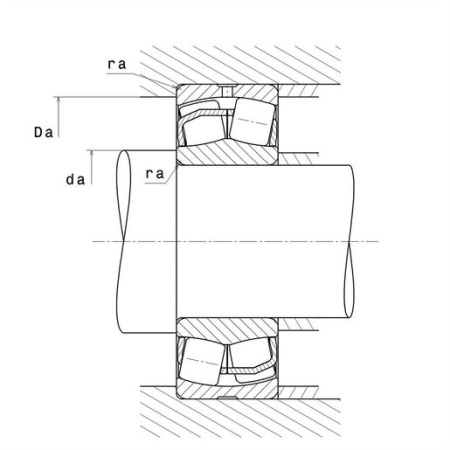

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 104 мм;
• минимальный диаметр втулки (db): 100 мм;
• минимальная длина втулки (Ce): 7 мм;
• максимальный диаметр буртика корпуса (Da max): 176 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2,5 мм.
