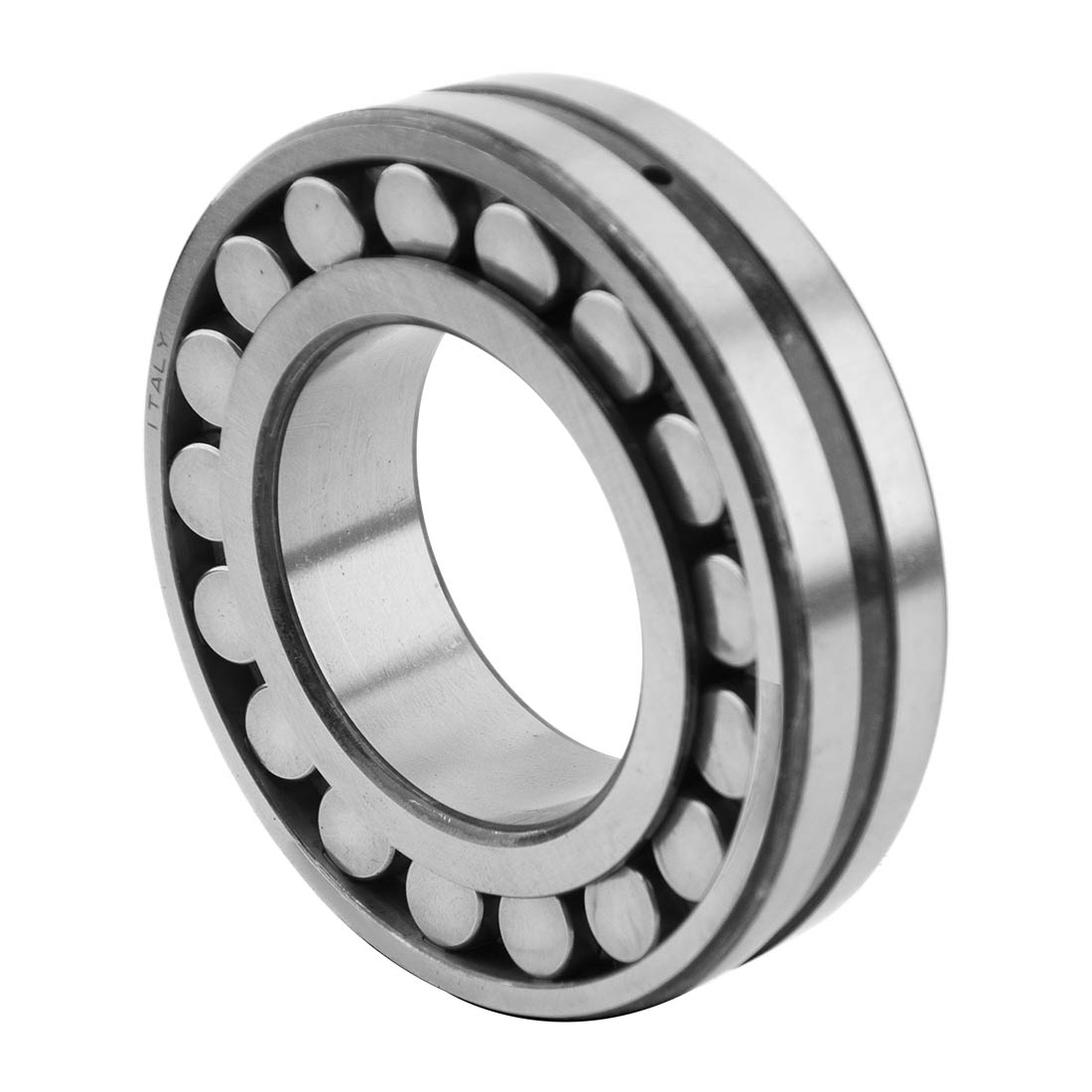

Подшипник NTN 22208EMKW33, размер 40x80x23 мм

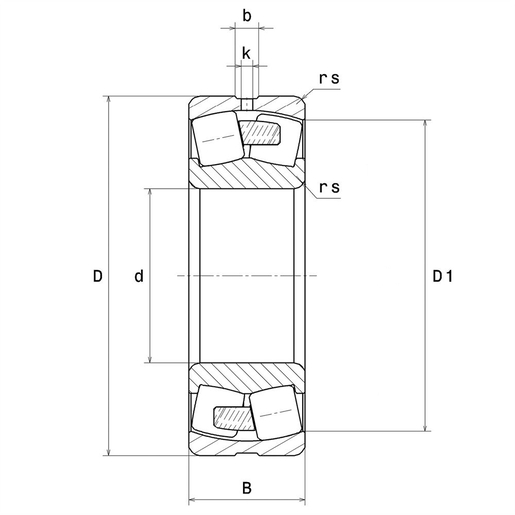

Размеры изделия:

• внутренний диаметр (d): 40 мм;
• наружный диаметр (D): 80 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• внутренний диаметр наружного кольца (D1): 70,8 мм;
• минимальный радиус галтели (rs): 1,1 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 5,38;
• диаметр отверстия (k): 2,5 мм;
• обозн. втулки: H308;
• класс радиального зазора: CN;
• вес: 0,45 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 110 кН;
• статическая грузоподъёмность (C0): 98 кН;
• предельная усталостная нагрузка (Cu): 12 кН;
• коэффициент (е): 0.27 кН;
• коэффициент статической осевой нагрузки (Y0): 2.41 кН;
• коэффициент осевой нагрузки (Y1): 2.47 кН;
• коэффициент осевой нагрузки (Y2): 3.68 кН;
• базовая частота вращения (N ref): 8300 об/мин;
• предельная частота вращения (N lim): 10000 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

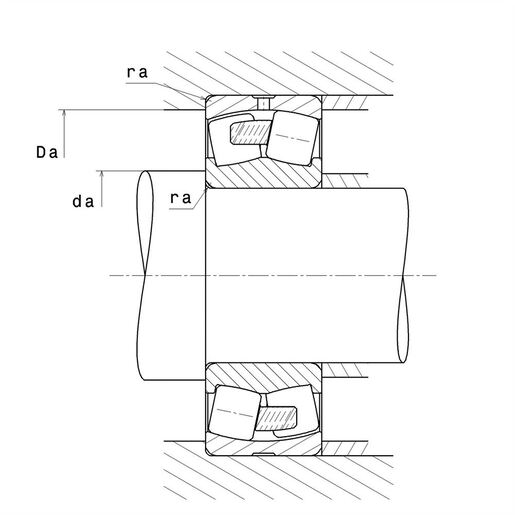

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 47 мм;
• минимальный диаметр втулки (db): 44 мм;
• минимальная длина втулки (Ce): 5 мм;
• максимальный диаметр буртика корпуса (Da max): 73 мм;
• максимальный радиус галтели вала и корпуса (ra max): 1 мм.
