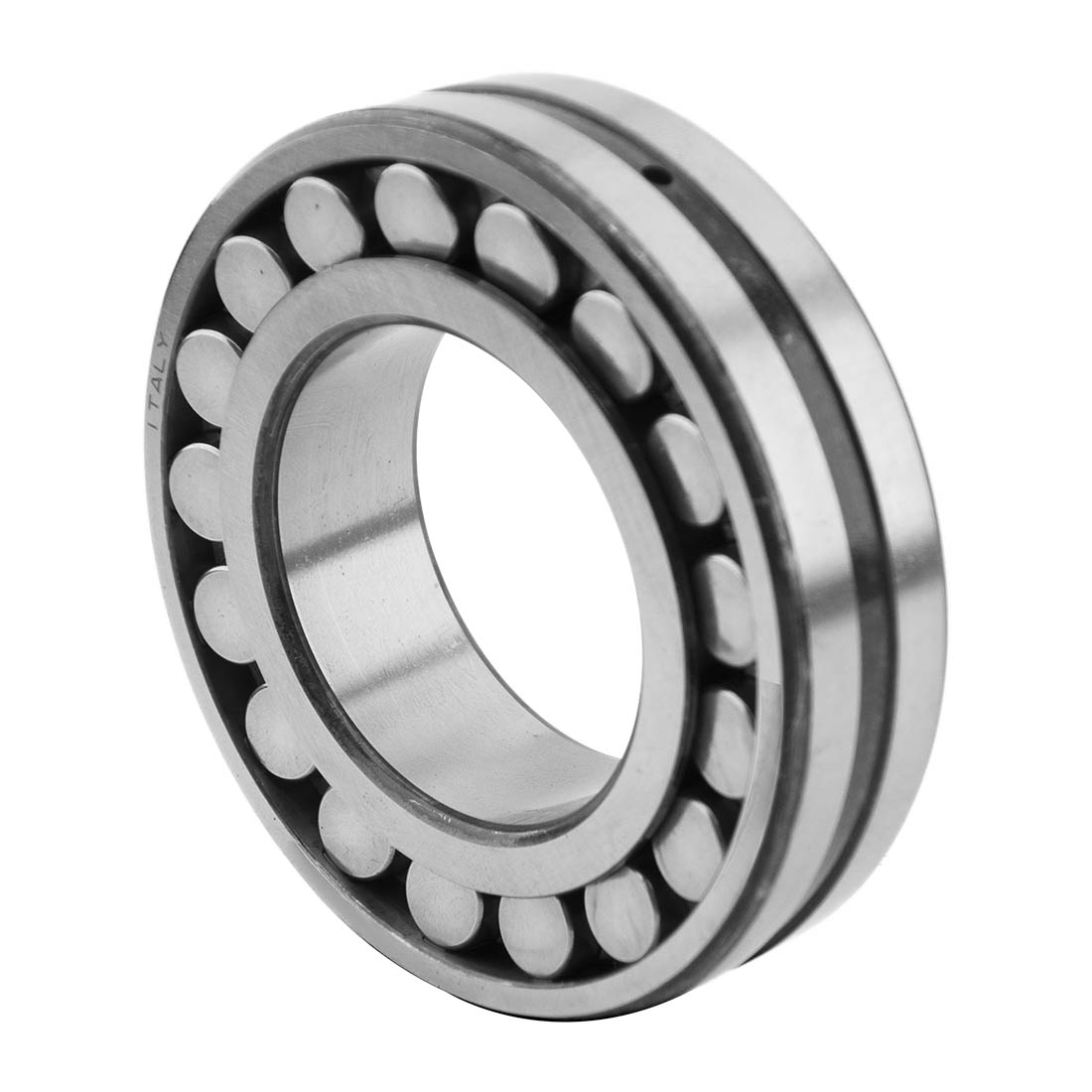

Подшипник SNR 22328EMW33, размер 140x300x102 мм

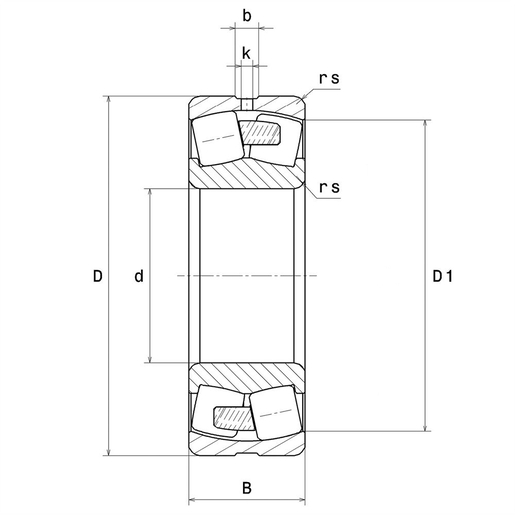

Размеры изделия:

• внутренний диаметр (d): 140 мм;
• наружный диаметр (D): 300 мм;
• ширина подшипника/внутреннего кольца (B): 102 мм;
• внутренний диаметр наружного кольца (D1): 260,3 мм;
• минимальный радиус галтели (rs): 4 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 18,94;
• диаметр отверстия (k): 9 мм;
• класс радиального зазора: CN;
• вес: 34,903 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 1540 кН;
• статическая грузоподъёмность (C0): 1720 кН;
• предельная усталостная нагрузка (Cu): 163 кН;
• коэффициент (е): 0.33 кН;
• коэффициент статической осевой нагрузки (Y0): 1.98 кН;
• коэффициент осевой нагрузки (Y1): 2.03 кН;
• коэффициент осевой нагрузки (Y2): 3.02 кН;
• базовая частота вращения (N ref): 1600 об/мин;
• предельная частота вращения (N lim): 2200 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

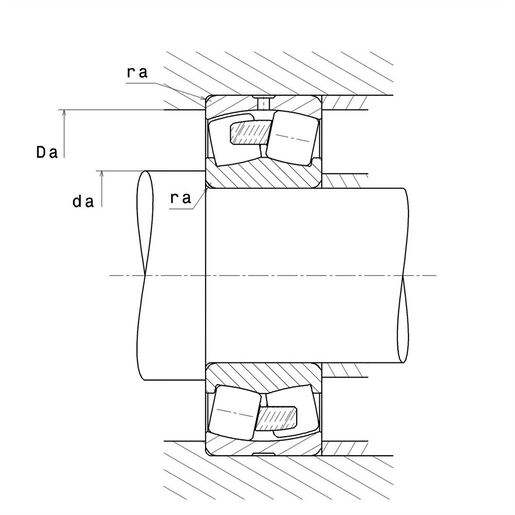

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 157 мм;
• максимальный диаметр буртика корпуса (Da max): 283 мм;
• максимальный радиус галтели вала и корпуса (ra max): 3 мм.
