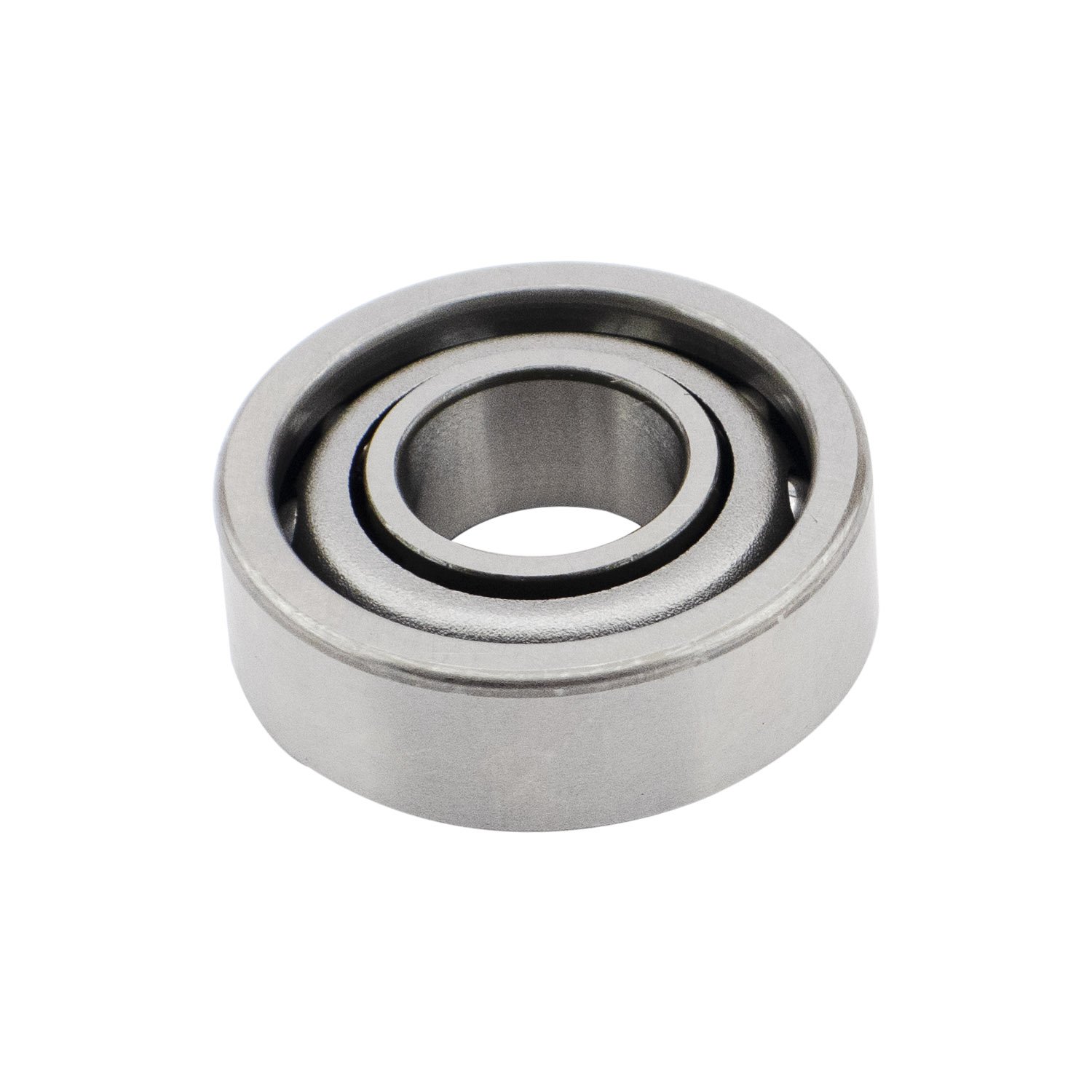

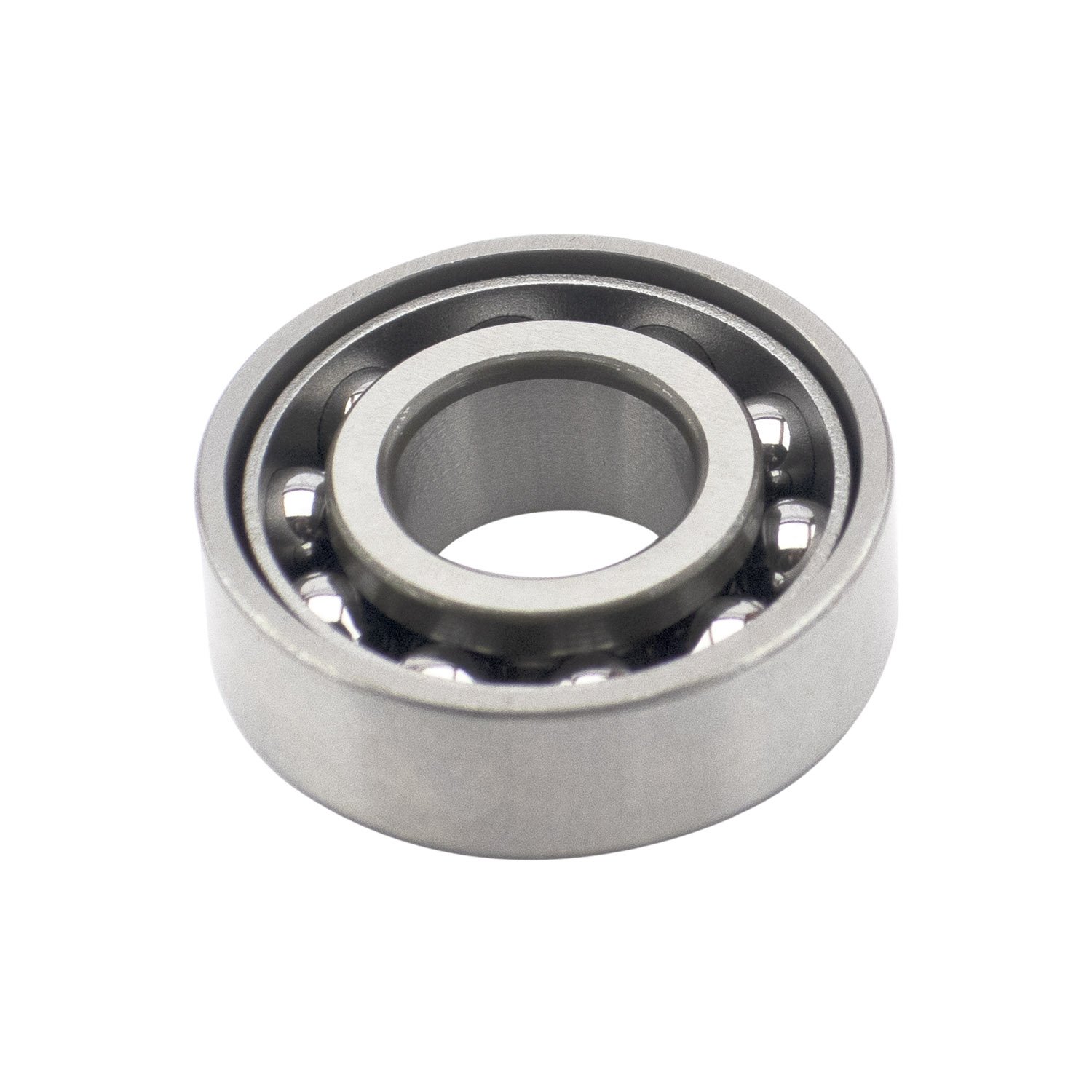

Подшипник NTN 7224BG, размер 120x215x40 мм

Размеры:

• марка: NTN;
• внутренний диаметр (d): 120 мм;
• наружный диаметр (D): 215 мм;
• ширина подшипника/внутреннего кольца (B): 40 мм;
• точка приложения нагрузки на оси (а): 90,5 мм;
• угол контакта (α): 40 °;
• минимальный радиус галтели (rs): 2,1 мм;
• минимальный радиус галтели (r1s): 1,1 мм;
• класс радиального зазора: CN;
• вес: 6,21 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 183 кН;
• статическая грузоподъёмность (C0): 162 кН;
• предельная усталостная нагрузка (Cu): 9,4 кН;
• предельная скорость при смазывании маслом (N lim): 3700 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 2800 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 132 мм;
• максимальный диаметр буртика корпуса (Da max): 203 мм;
• максимальный диаметр буртика корпуса (Db max): 208 мм;
• максимальный радиус галтели (r1a): 1 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
