Подшипник 51102 (аналог 8102), размер 15x28x9 мм

Одинарные упорные шарикоподшипники предназначены для восприятия осевых нагрузок, направленных в одну сторону. Они не рассчитаны на радиальные нагрузки. Разъёмная конструкция подшипников упрощает их установку, снятие и обслуживание. Многие элементы являются взаимозаменяемыми. Тугие кольца имеют шлифованное отверстие, обеспечивающее плотную посадку с натягом.

Преимущества:

• разъёмная конструкция облегчает монтаж/демонтаж и техническое обслуживание;
• взаимозаменяемые компоненты;
• шлифованное отверстие тугих колец для посадки с натягом.

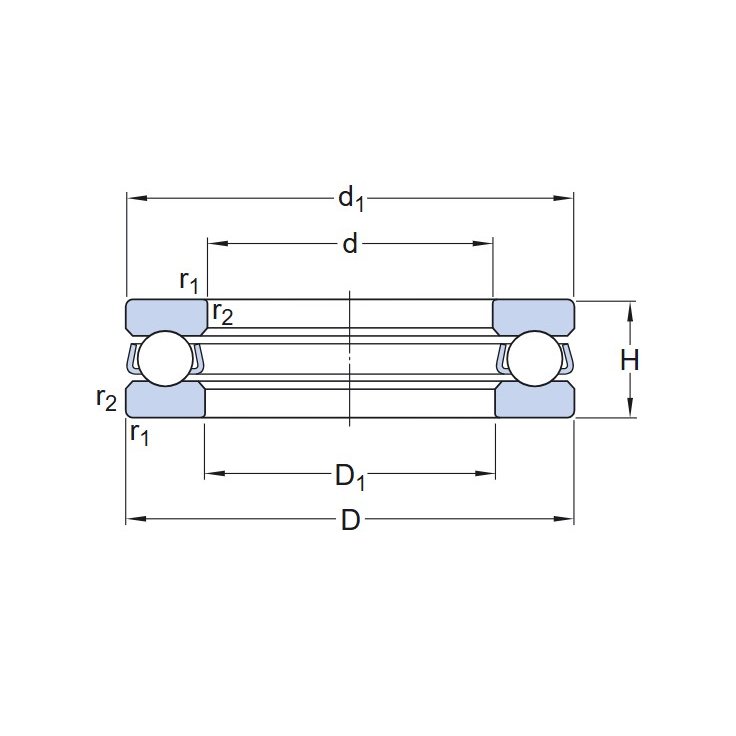

Размеры:

• диаметр отверстия (d): 15 мм;
• наружный диаметр (D): 28 мм;
• высота (H): 9 мм;
• наружный диаметр тугого кольца (d1): ≈28 мм;
• внутренний диаметр свободного кольца (D1): ≈16 мм;
• размер фаски шайбы (r1,2): мин. 0.3 мм.

Размеры опоры:

• диаметр опоры на валу (da): мин. 23 мм;
• диаметр опоры в корпусе (Da): макс. 20 мм;
• радиус галтели (ra): макс. 0.3 мм.

Расчётные данные:

• номинальная динамическая грузоподъёмность (C): 10.6 кН;
• номинальная статическая грузоподъёмность (C0): 18.3 кН;
• предел усталостной прочности (Pu): 0.67 кН;
• номинальная частота вращения: 8 500 об/мин;
• предельная частота вращения: 12 000 об/мин;
• коэффициент минимальной нагрузки (A): 0.0017.
