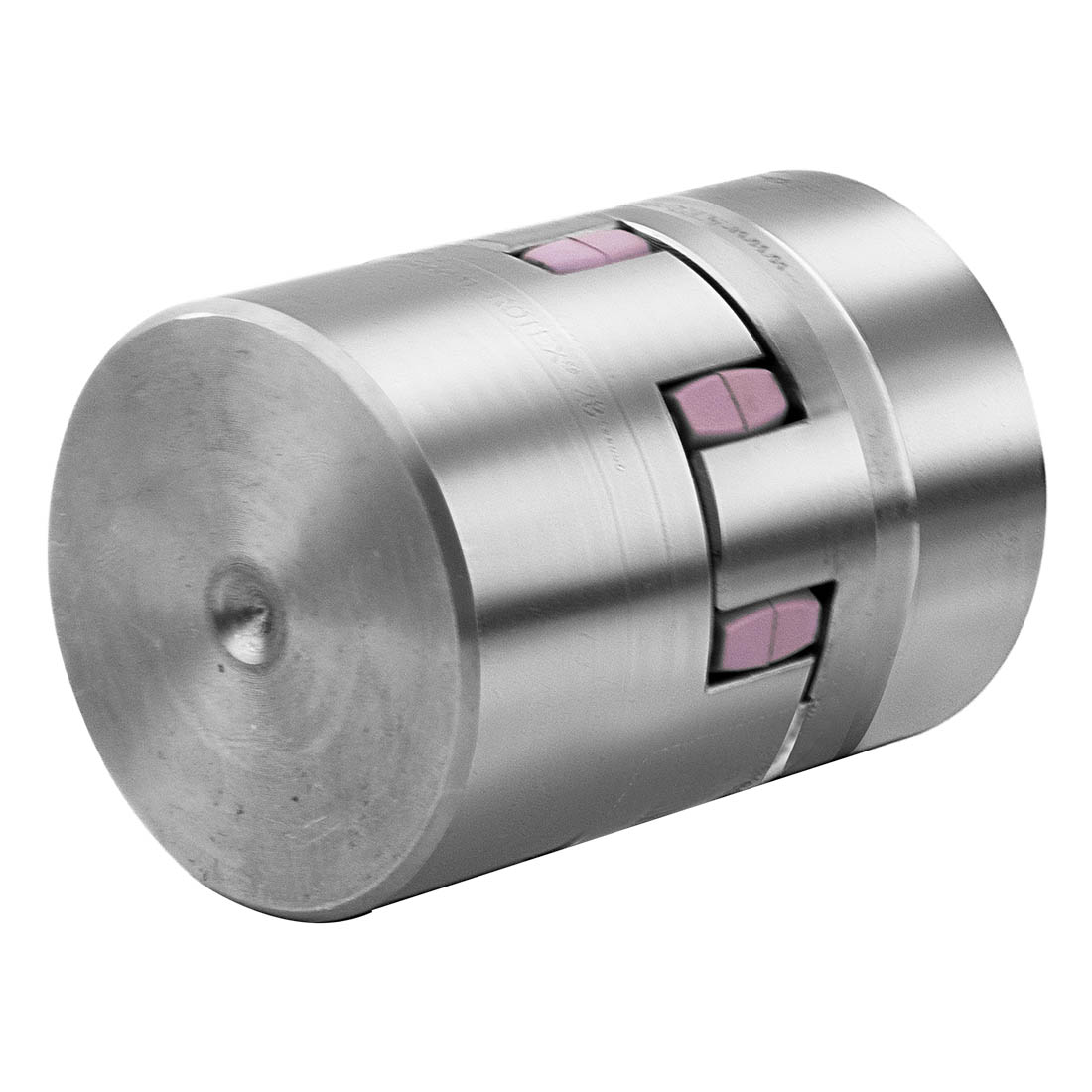

Муфта KTR Rotex 55 ST 92 Shore A T-PUR серии представляет собой стальную кулачковую муфту, отличающуюся высокой прочностью и надежностью. Она предназначена для передачи крутящего момента между валами в различных областях машиностроения.
Характеристики:

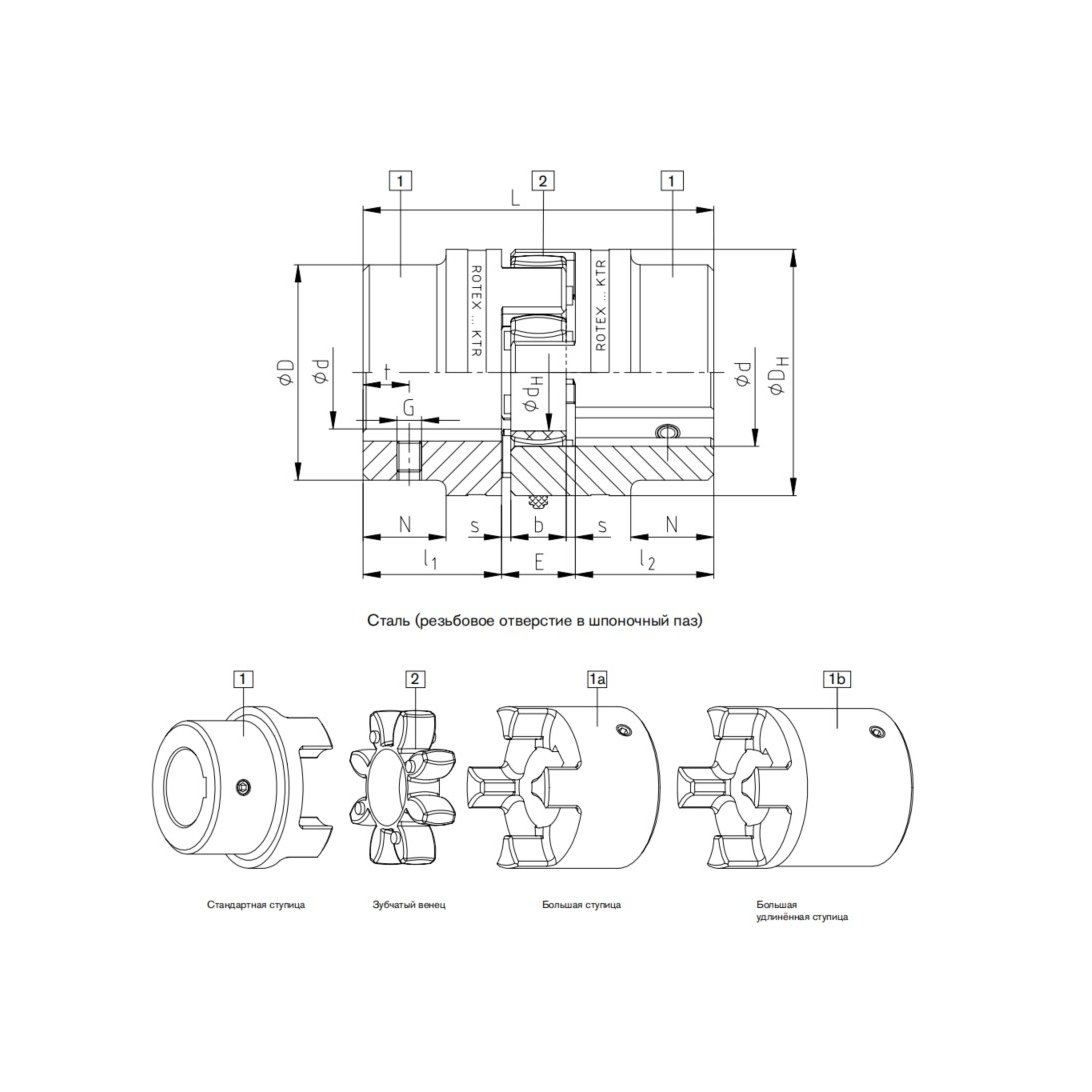

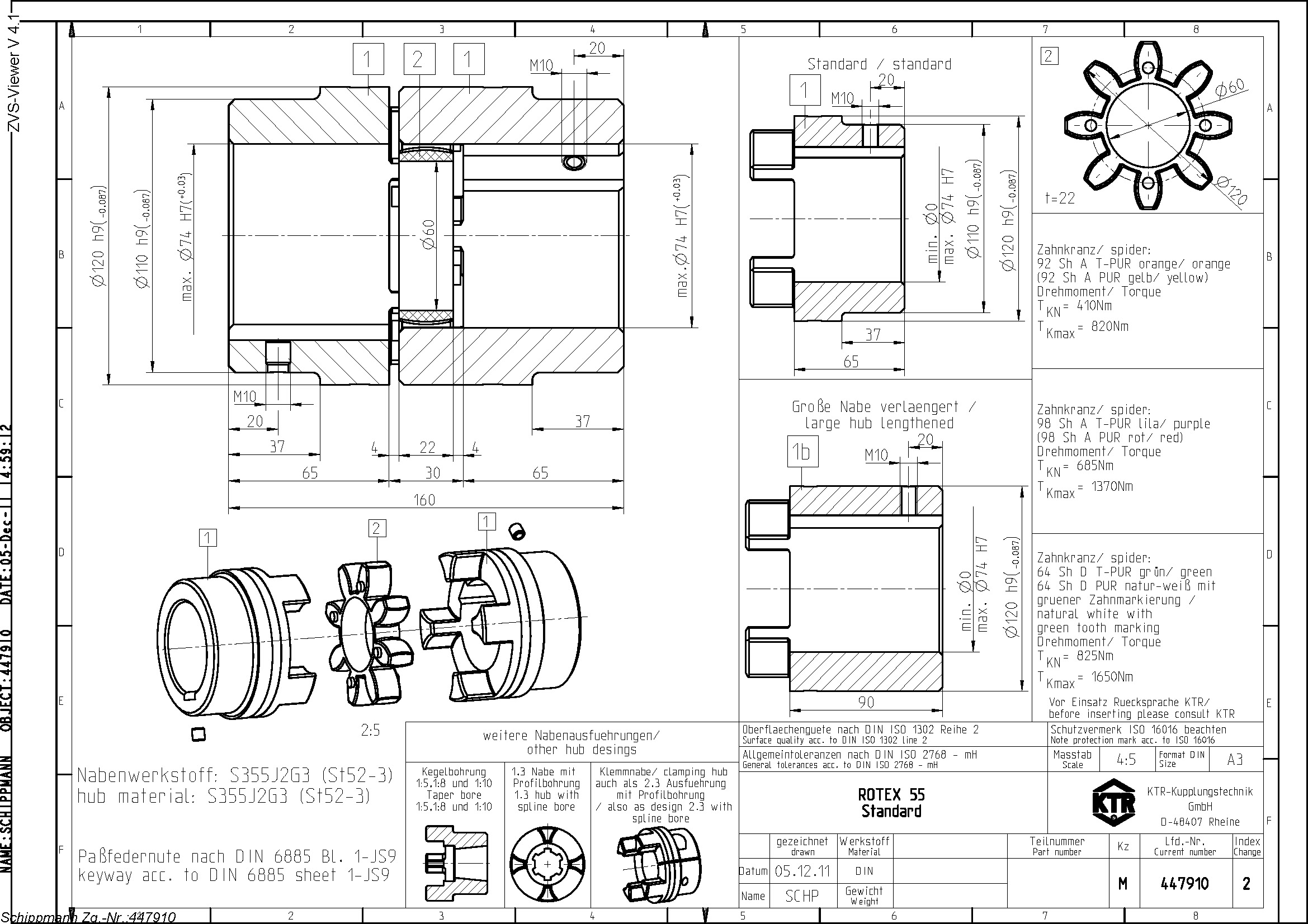

| Типоразмер | Компонент | Зубчатый венец, номинальный крутящий момент, Н·м |
Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Чист. отверстие d (min - max), мм |
Общие | Резьбовое отверстие для установки винта |
|||||||||||||||
| 92 Sh-A | 98 Sh-A | 64 Sh-D | L | l1; l2 | E | b | s | DH | dH | D | N | G | t | TA, Н·м | |||
| 55 | 1 | 410 | 685 | 825 | 0 - 75 | 160 | 65 | 30 | 22 | 4 | 120 | 60 | 110 | 37 | M10 | 20 | 17 |
| 1b | 210 | 90 | 120 | - | |||||||||||||
Особенности:
- компактный дизайн;
- устойчивость к износу;
- простота монтажа;
- отсутствие необходимости в обслуживании.
Муфты серии ST применяются в приводных системах, где требуется надежная передача крутящего момента и компенсация небольших смещений валов. Они находят применение в различных отраслях промышленности, включая общее машиностроение и заводскую инженерию.
|
Бренд
|
KTR |
|
Номинальный момент, Нм
|
410 |
|
Максимальный крутящий момент, Нм
|
820 |
|
Максимальная частота вращения, об/мин
|
6350 |
|
Диапазон рабочих температур, °C
|
от -50 до +120 |
|
Зажимной винт
|
M10 |
|
Материал
|
сталь |
|
Наружный диаметр, мм
|
120 |
|
Посадочный диаметр (d2), мм
|
75 |
|
Длина, мм
|
160 |
|
Высота, мм
|
120 |
|
Ширина, мм
|
120 |
|
Вес, кг
|
10 |
