В скобках после обозаначения указывается его более подробная характеристика, в частности, помимо типа резьбы, номинального диаметра, шага винта и погрешности перемешения отражается длина резьбовой части и общая длина винта (для винтов ШВП с необработанными концами эти длины имеют одинаковые значения).
Например, обозначение винта ШВП с характеристикой 4R32-32-4 500-4 500-0,05 расшифровывается следующим образом: 4R32 - это винт с 4-х заходной правосторонней резьбой номинальным диаметром 32 мм, 32 - шаг винта 32 мм, 4 500 - длина резьбовой части 4500 мм, 4 500 - общая длина 4500 мм, 0,05 - погрешность перемещения на 300 мм рабочего хода составит 0,05 мм.

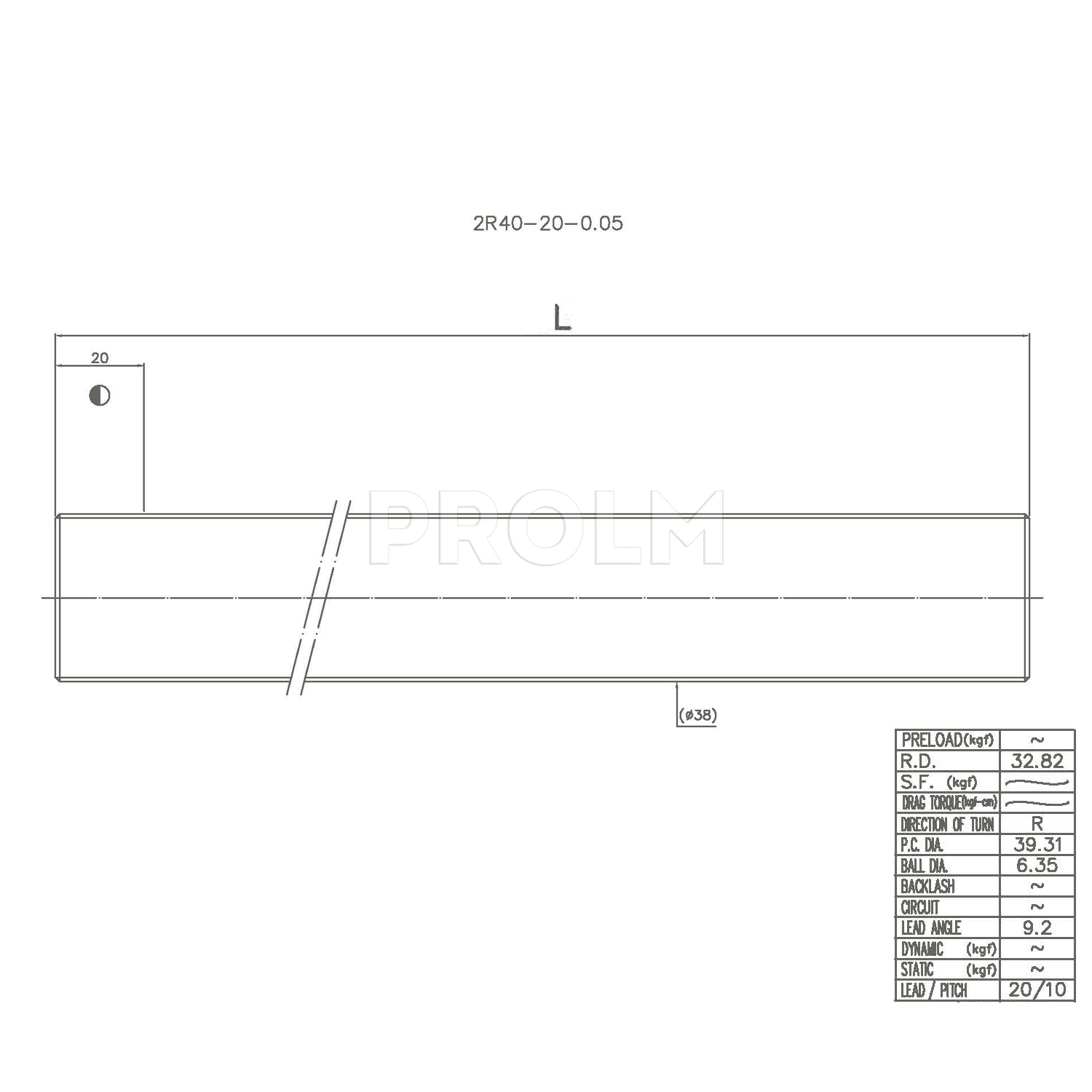

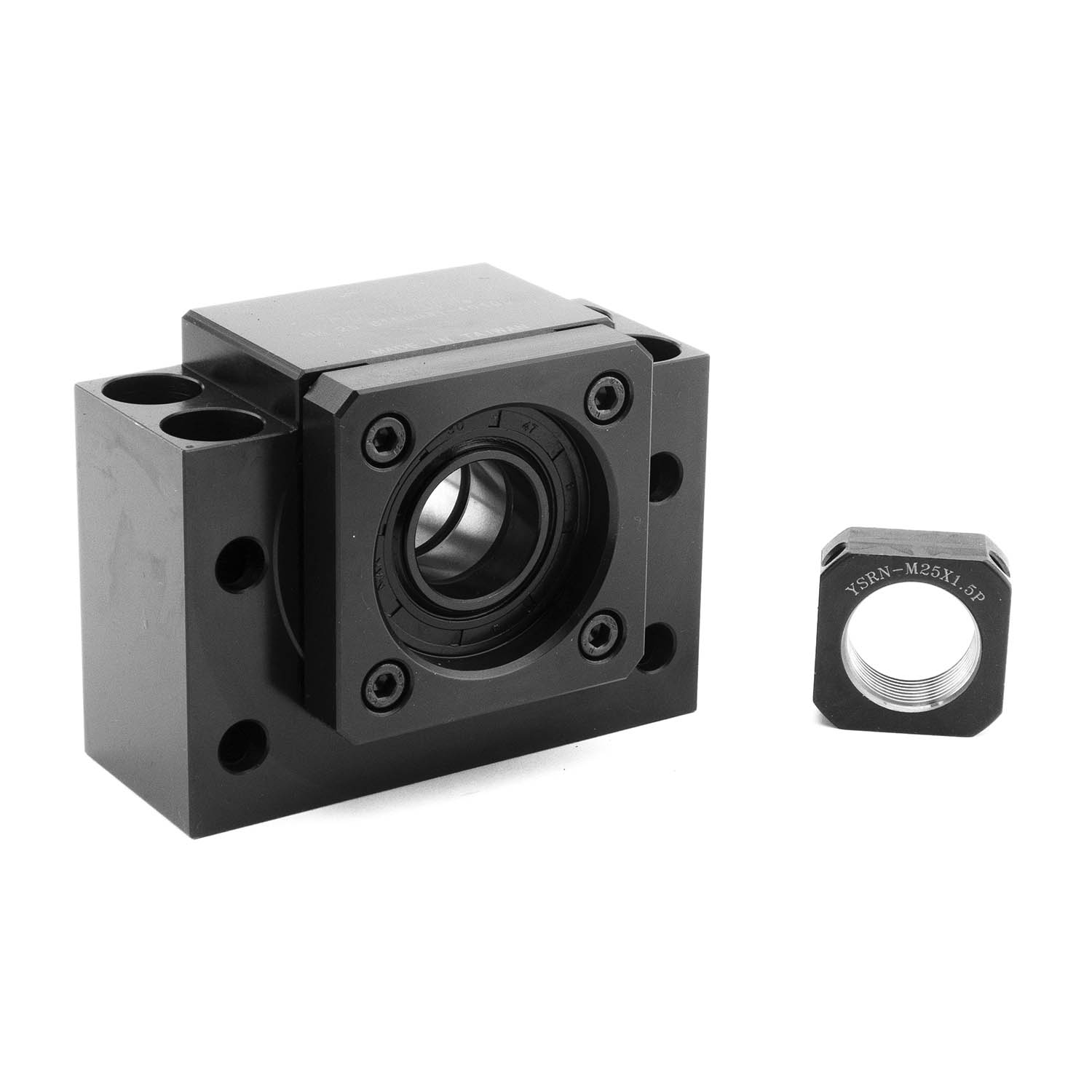

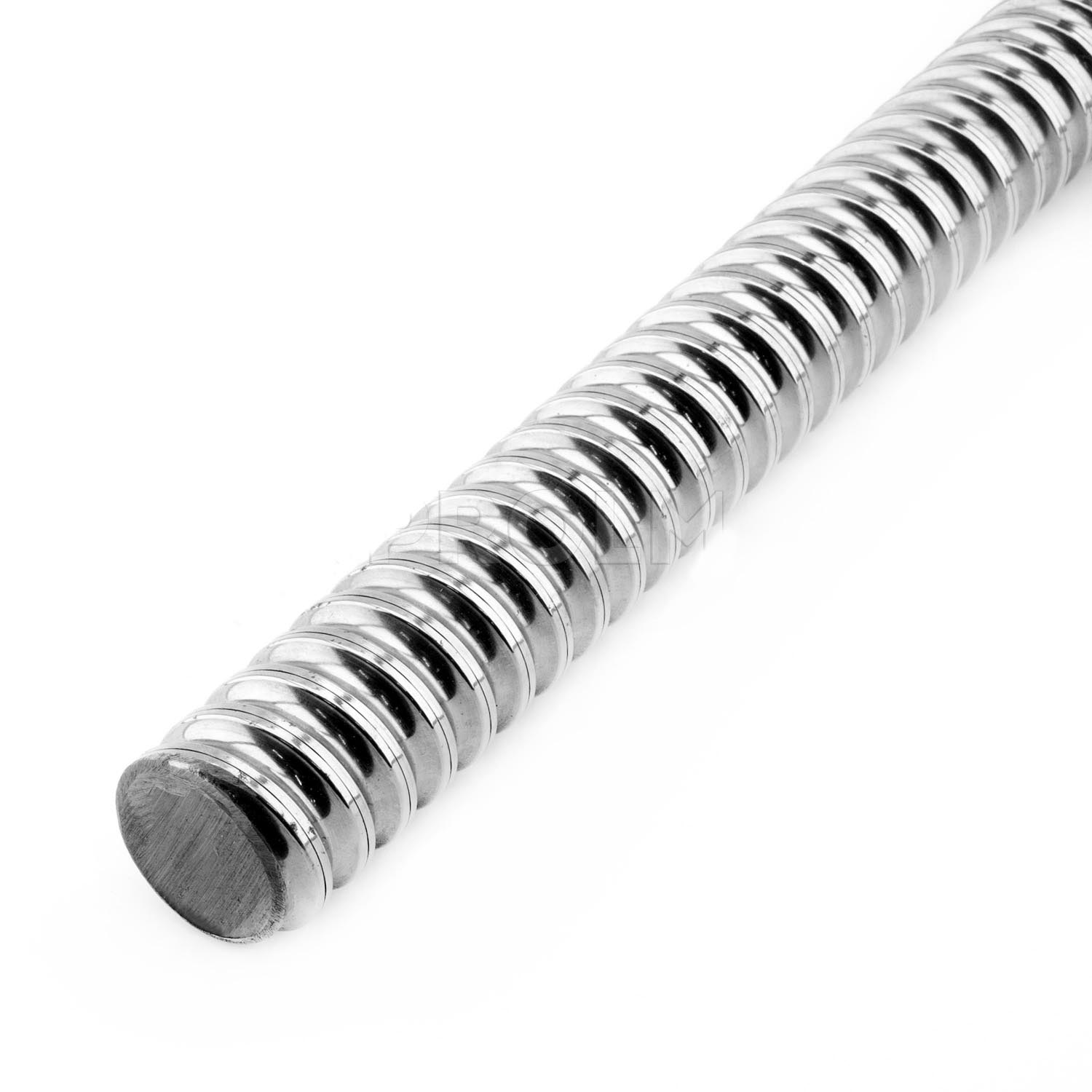

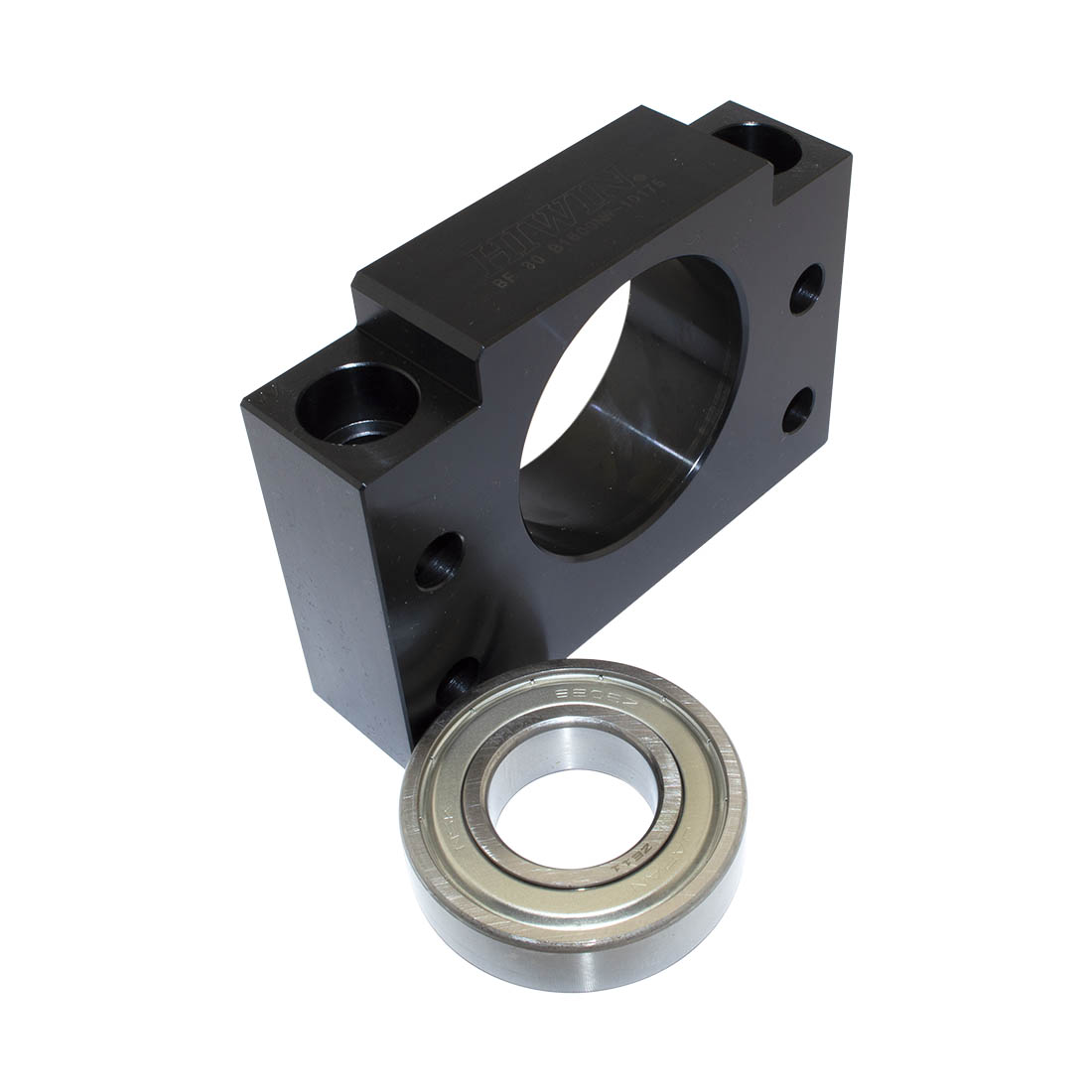

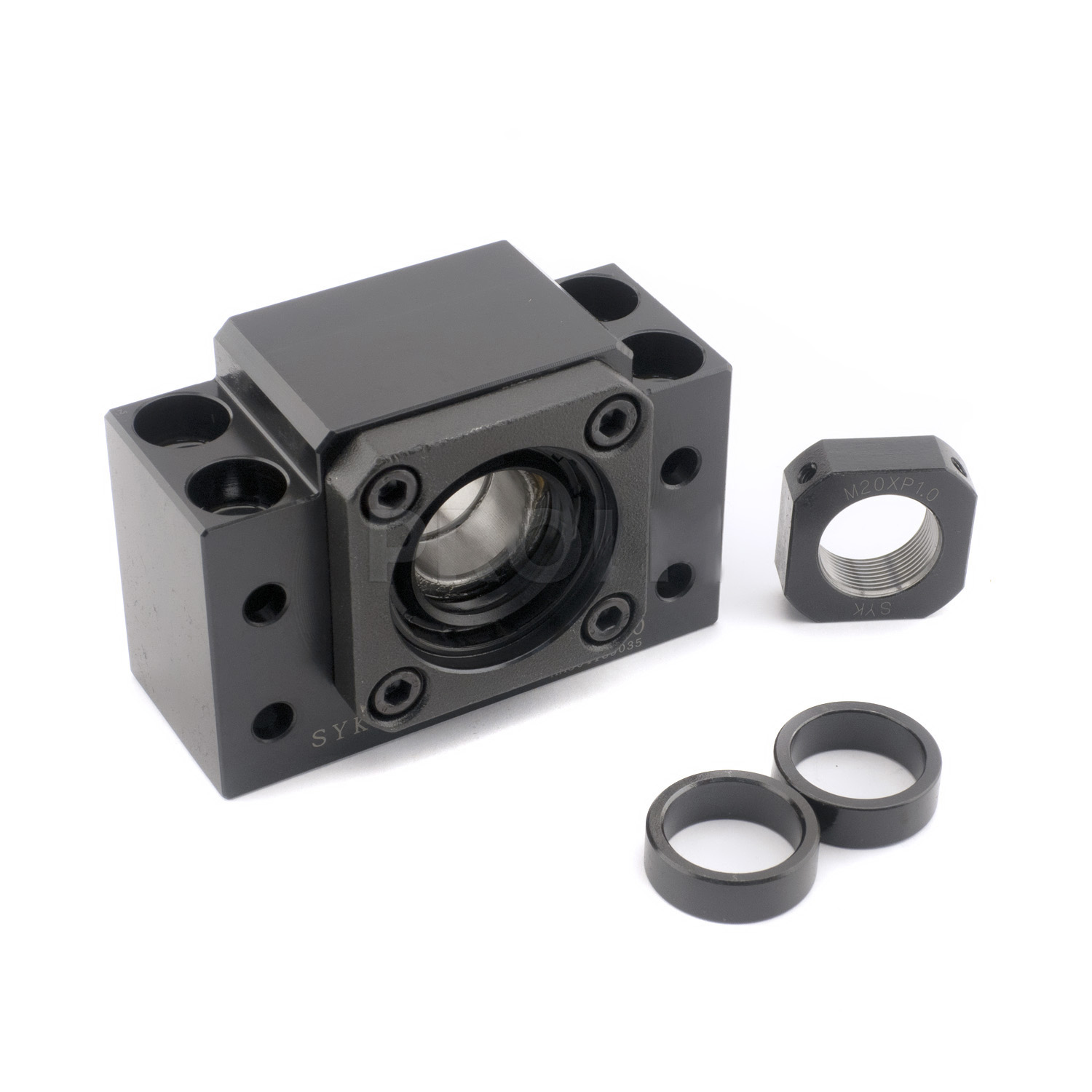

Дополнительно мы предлагаем услуги по резке в размер и высокоточной обработке концов ШВП под необходимые опоры (опорные подшипники) по чертежам заказчика либо по нашим проектам. При возникновении вопросов, пожалуйста, свяжитесь с нами.
|
Бренд
|
HIWIN |
|
Номинальный диаметр, мм
|
40 |
|
Тип резьбы
|
2R (2-х заходная правосторонняя) |
|
Шаг резьбы, мм
|
20 |
|
Длина, мм
|
4500 |
|
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,05 |
|
Высота, мм
|
40 |
|
Ширина, мм
|
40 |
|
Вес, кг
|
35 |
