Тип зацепления передачи: косозубая реечная
Профиль зуба: эвольвентный
Модуль: М1,5
Угол профиля зуба: 20°
Количество зубьев рейки: 400 шт
Шаг зуба: 5,00001 мм
Материал: углеродистая сталь
Твердость: 200-250 HB
Точность: Q8

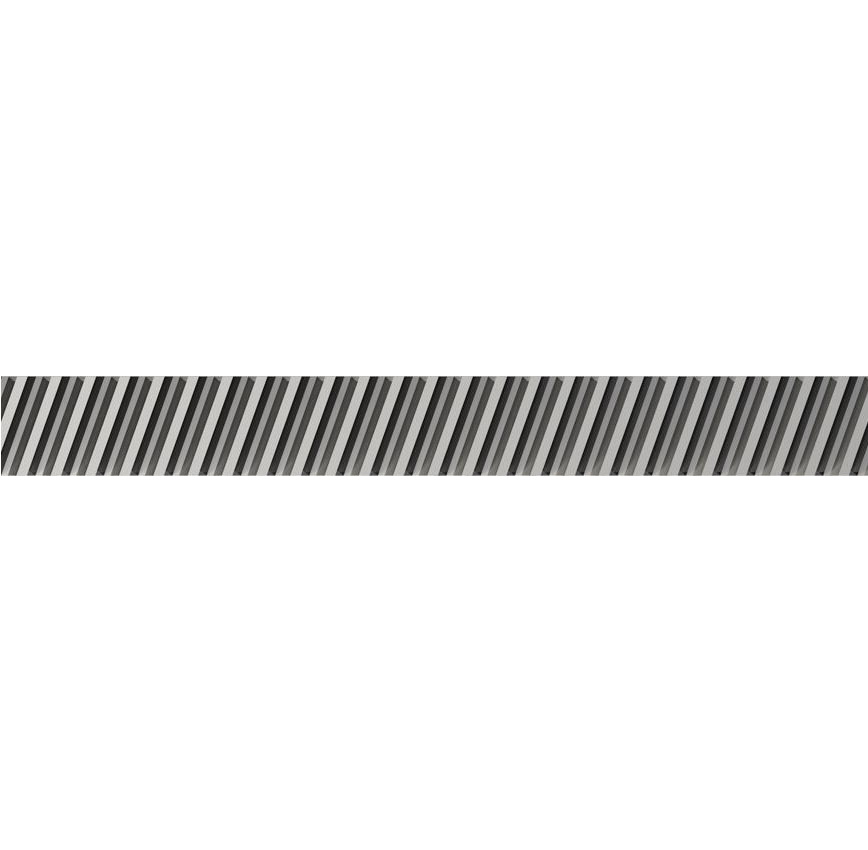

Зубчатые косозубые рейки применяются для преобразования вращательного движения в поступательное и наоборот, в зависимости от механизма. Рейки производства KUGEL имеют отверстия для крепления. Совместимы с шестярнями соответствующего модуля.
Области применения: портальные станки с ЧПУ, общее машиностроение, сварочные роботы, модульные системы перемещения, подъемные механизмы, роботы.
Преимущества: тихий и плавный ход, высокий срок службы за счет упрочнения зубов, повышенная нагрузочная способность, большая прочность по контактным и изгибным напряжением по сравнению с прямозубыми, большая продолжительность зацепления, снижение неравномерности распределения нагрузки по длине линии контакта зуба
|
Бренд
|
APEX |
|
Тип зацепления передачи
|
косозубый |
|
Модуль
|
M2 |
|
Сечение
|
17x17 |
|
Класс точности (Q)
|
8 |
|
Термообработка (закалка)
|
есть |
|
Длина, мм
|
17 |
|
Высота, мм
|
17 |
|
Ширина, мм
|
2000 |
