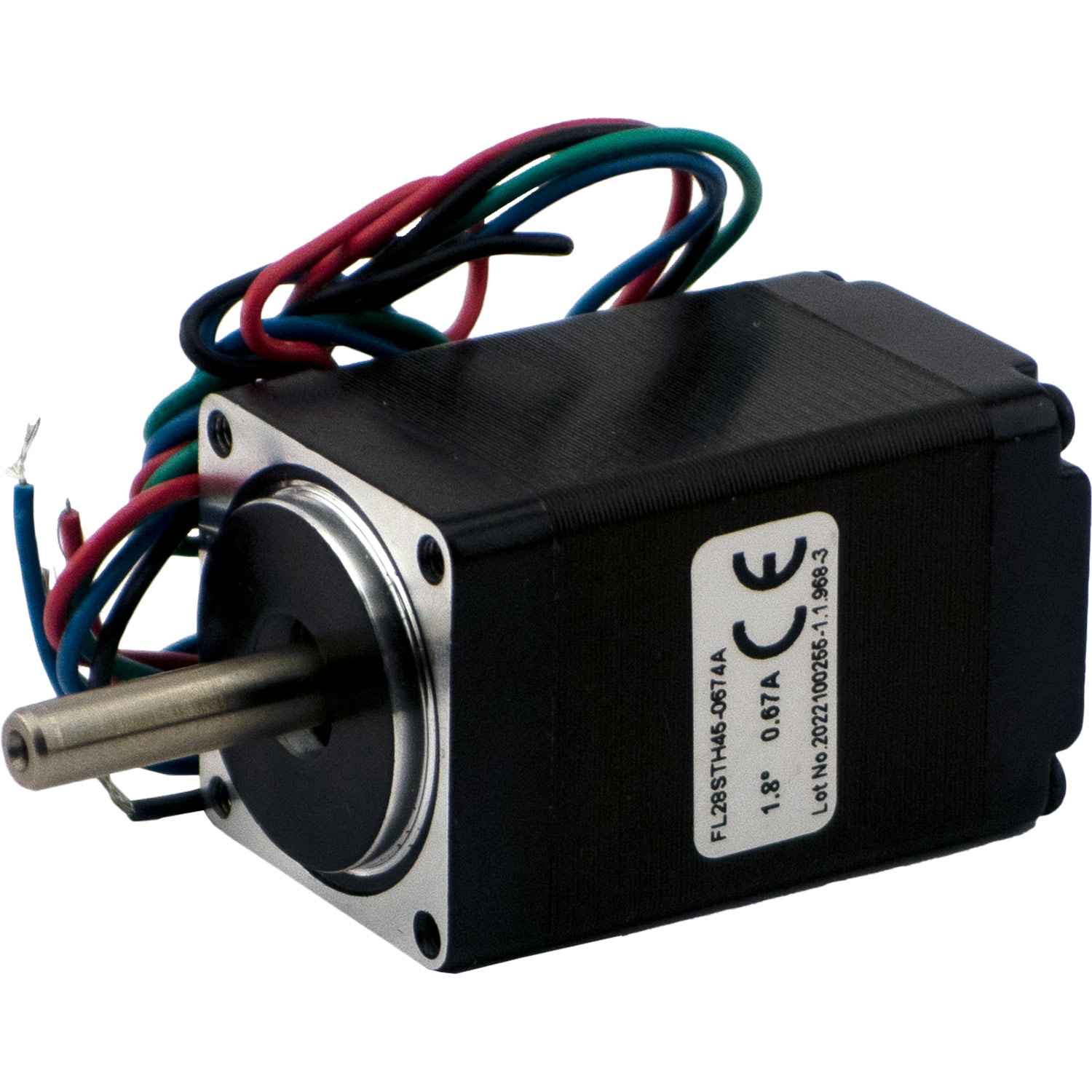

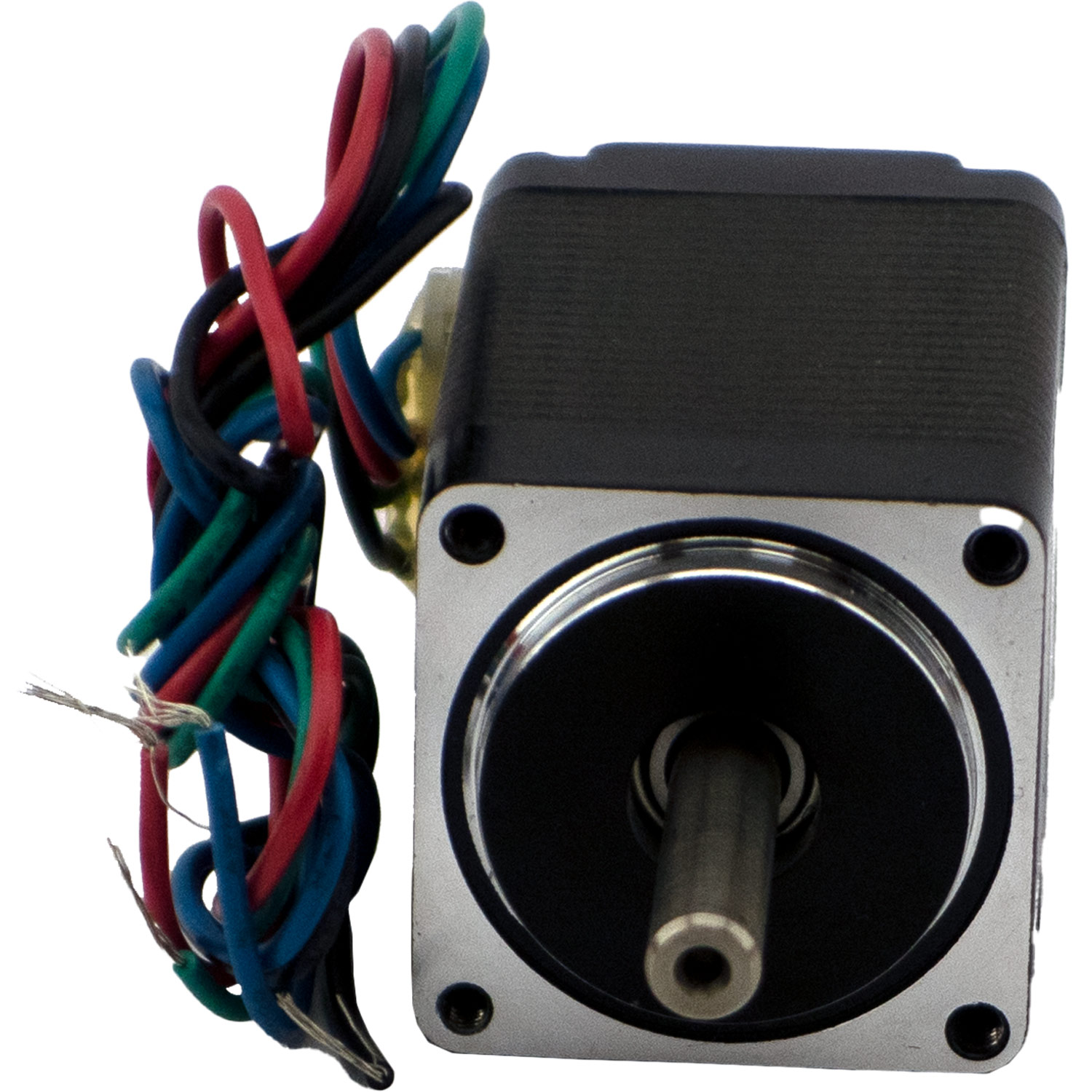

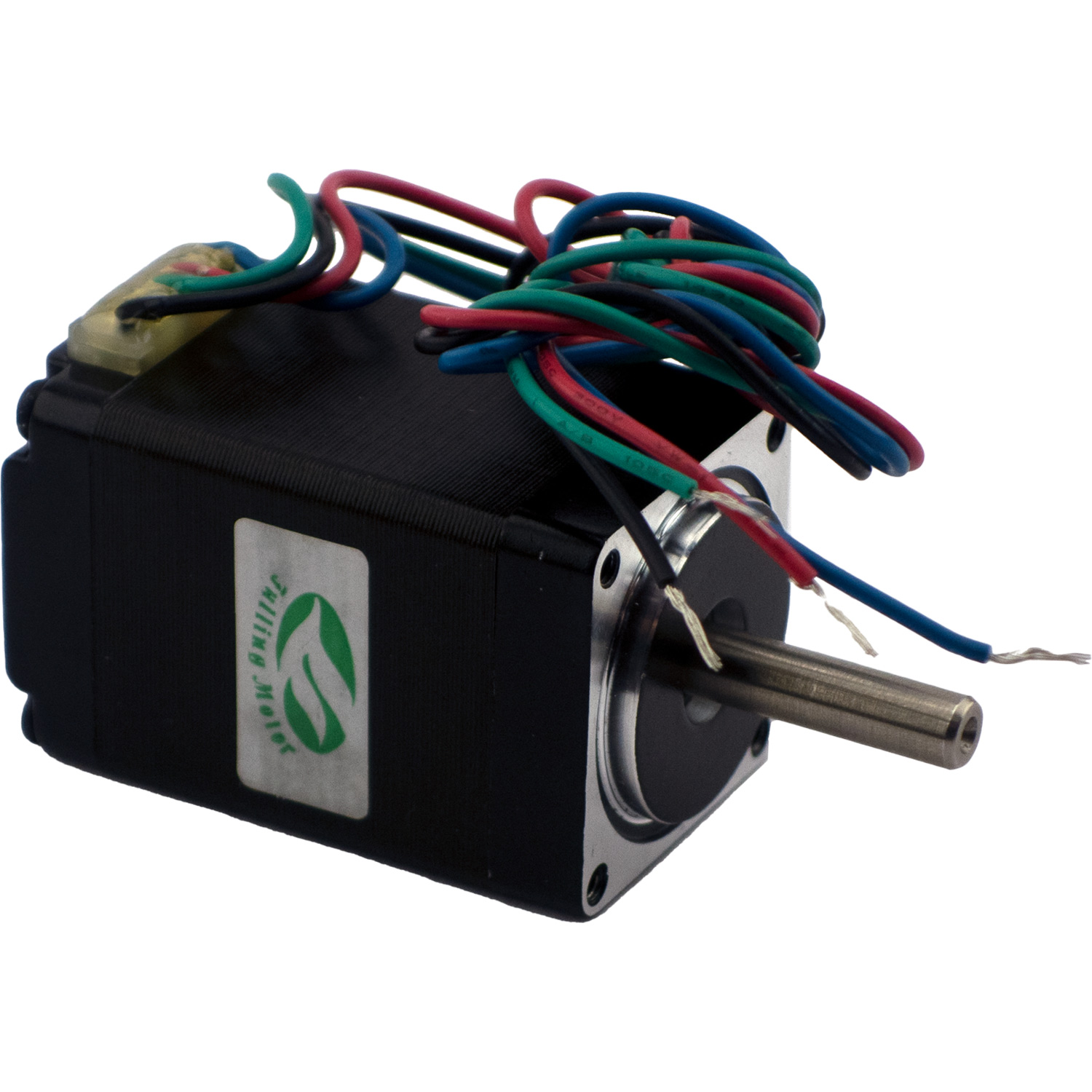

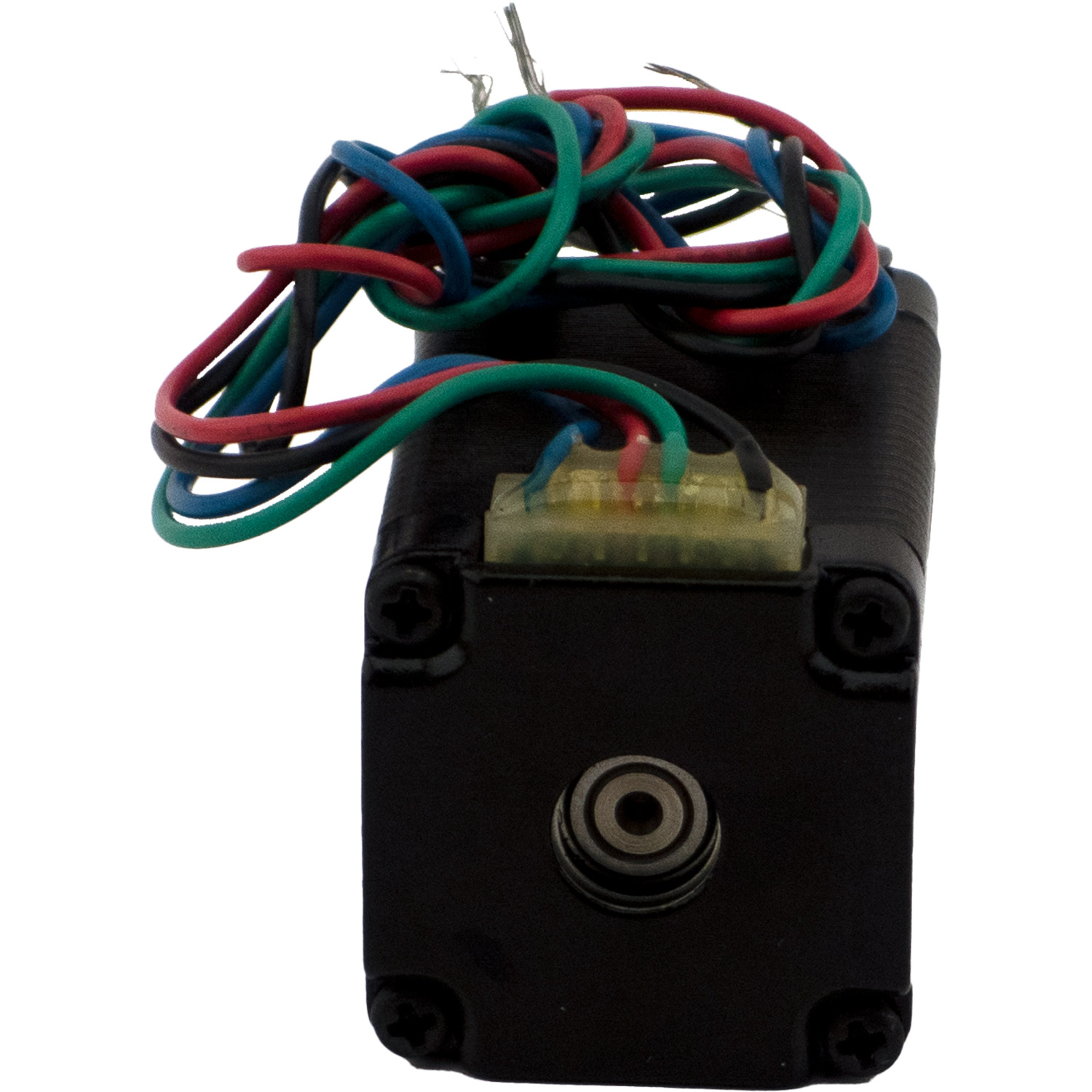

Гибридный шаговый двигатель Fulling Motor FL28STH45-0956A-5 имеет 6 выводов для подключения и следующие электромеханические характеристики при различных типах включения:
| Тип включения обмоток | Момент удержания, Н⋅м | Ток, А | Сопротивление фазы, Ом | Индуктивность фазы, мГн |
| униполярное | 0,075 | 0,95 | 3,4 | 1,2 |
| последовательное | - | 0,67 | 6,8 | 4,8 |

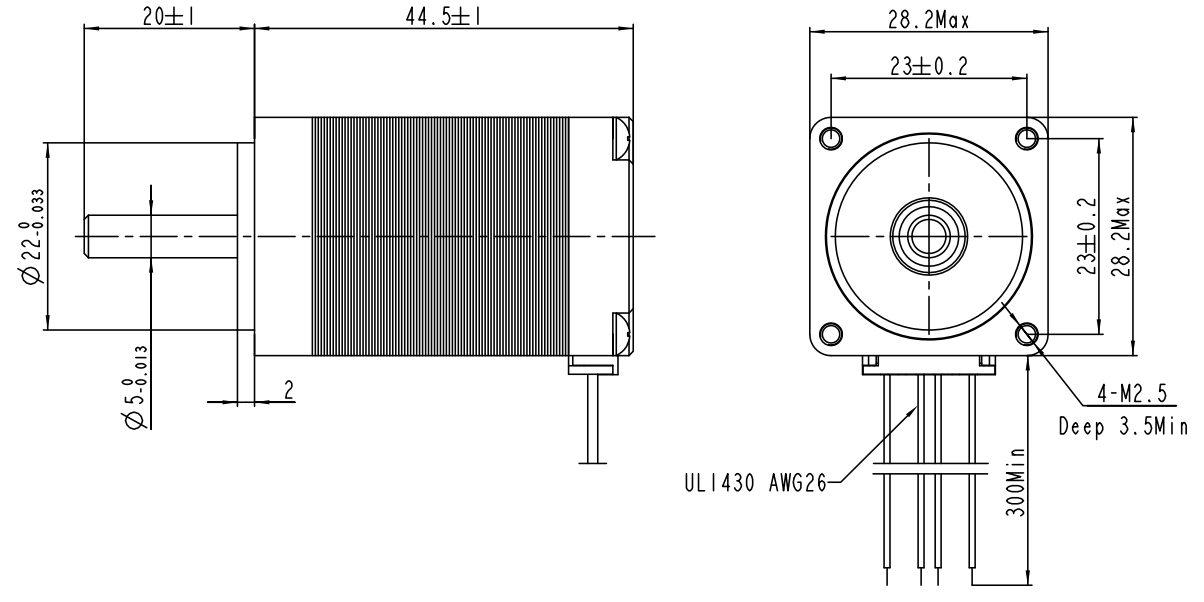

Двигатель имеет стандартный типоразмер NEMA 11, вал диаметром 5 мм. Его механические характеристики приведены в таблице ниже:
| Длина корпуса, мм | Угол шага, град. | Момент инерции ротора, г⋅см2 | Масса, кг | Радиальная нагрузка, H | Аксиальная нагрузка, H |
| 44,5 | 1,8 | 12 | 0,14 | 28 | 7 |
Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдении технологии монтажа, режима и условий эксплуатации, предусмотренных производителем.
Всегда в наличии широкий выбор компонентов шагового и серво-шагового привода: двигателей, драйверов, кабелей и других принадлежностей.
При необходимости уточнения технических характеристик, возникновении других вопросов, пожалуйста, свяжитесь с нами по телефону, электронной почте или через мессенджеры.
|
Бренд
|
FULLING MOTOR |
|
Тип двигателя
|
шаговый двигатель |
|
Момент удержания, Нм
|
0.67 |
|
Ток, A
|
0.67 |
|
Фланец ШД
|
NEMA 11 (28 мм) |
|
Тип вала
|
с одной стороны |
|
Диаметр вала, мм
|
5 |
|
Степень защиты
|
IP30 |
|
Тормоз
|
нет |
|
Диапазон рабочих температур, °C
|
от -20 до +50 |
|
Индуктивность, мГн
|
4.9 |
|
Сопротивление обмотки, Ом
|
6.8 |
|
Количество выводов
|
6 |
|
PCD, мм
|
39.76 |
|
Количество фаз
|
2 |
|
Класс изоляции
|
B |
|
Серия шагового привода
|
STH |
|
Длина, мм
|
44,5 |
|
Высота, мм
|
28,2 |
|
Ширина, мм
|
28,2 |
|
Центрирующий поясок, мм
|
22 |
|
Угол шага, град.
|
1,8 |
|
Вес, кг
|
0.17 |
